АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А -199

16. Подсоедините трубки теплообменника к

коробке передач и установите хомуты
на шланги.

17. Долейте рабочую жидкость в коробку

передач. См. главу "Проверка уровня

рабочей жидкости в коробке передач" в

этом разделе.

18. Подсоедините провод к отрицательной

клемме аккумулятора.

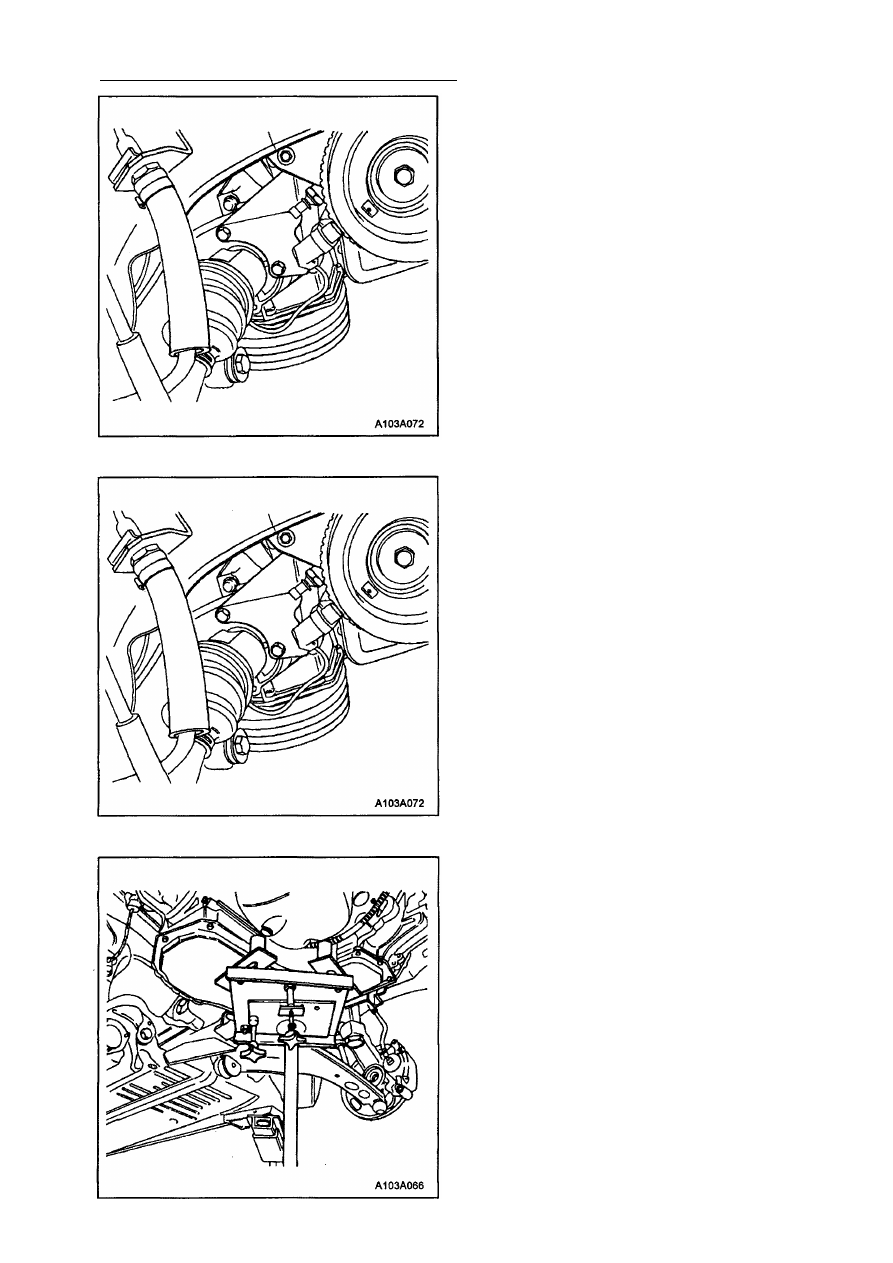

РАСТЯЖКА КОРОБКИ ПЕРЕДАЧ

(показан левосторонний привод,
правосторонний является
и д е н т и ч н ы м )
Необходимые инструменты:
Приспособление для поддержки двигателя
J28467-В
Процедура снятия

1. Отсоедините провод от отрицательной

клеммы аккумулятора.

2. Поднимите и хорошо зафиксируйте ав­

томобиль.

3. Снимите правое переднее колесо. См.

Раздел 2Е, "Шины и колеса".

4. Снимите правый брызговик. См. Раздел

9N, "Основание кузова".

5. Установите приспособление для под­

держки двигателя J 28467-В.

6. Установите домкрат под коробку пере­

дач.

5А - 200 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

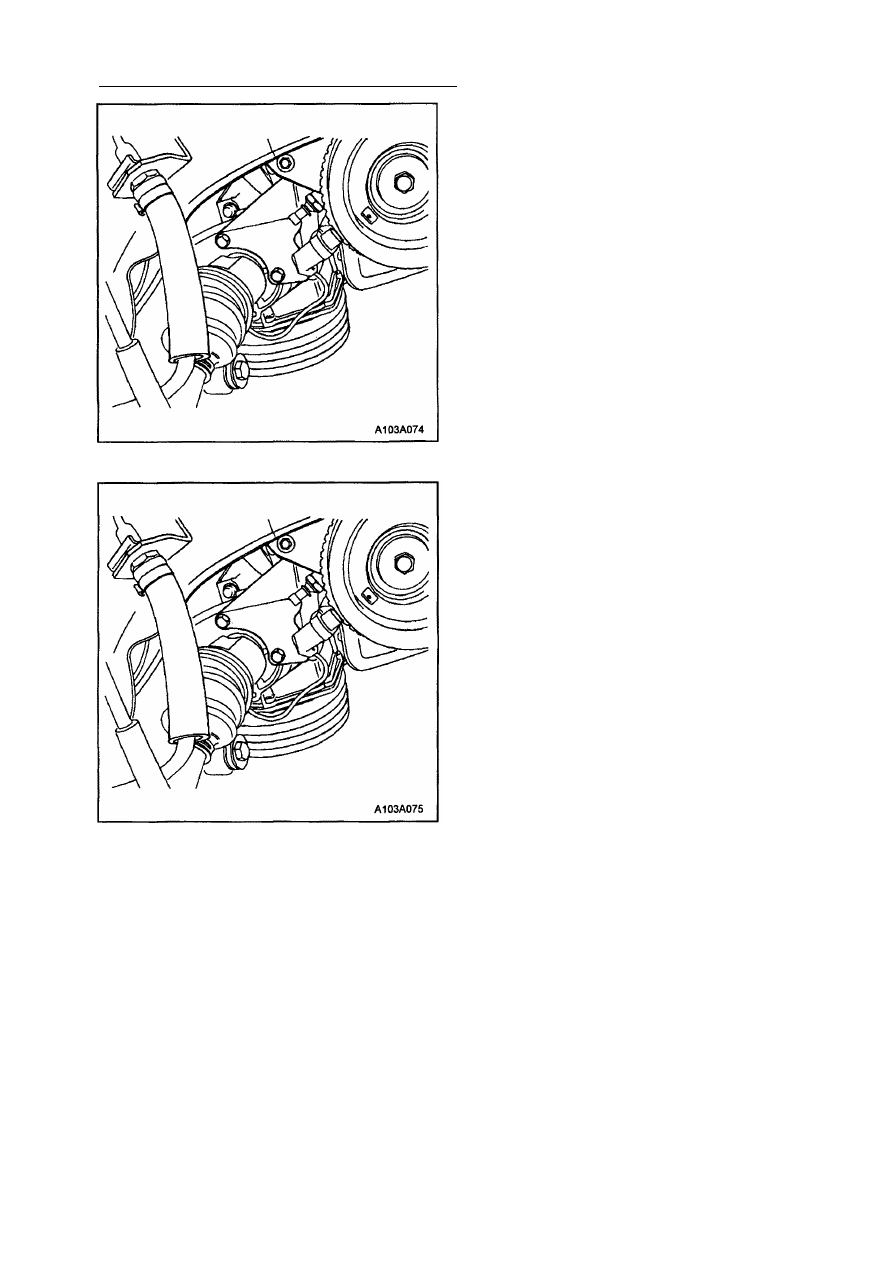

7. Выкрутите боковые болты крепления ко­

робки передач.

8. Выкрутите болты крепления двигателя.
9. Снимите растяжку коробки передач.

Процедура установки

1. Установите растяжку коробки передач.

2. Вставьте, не затягивая, боковые болты

крепления коробки передач.

3. Вставьте болты крепления двигателя.

Затяжка
Затяните болты крепления коробки пере­

дач с усилием 75 Н•м.

Затяните болты крепления двигателя с
усилием 75 Н•м.

4. Уберите домкрат из-под коробки передач.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 201

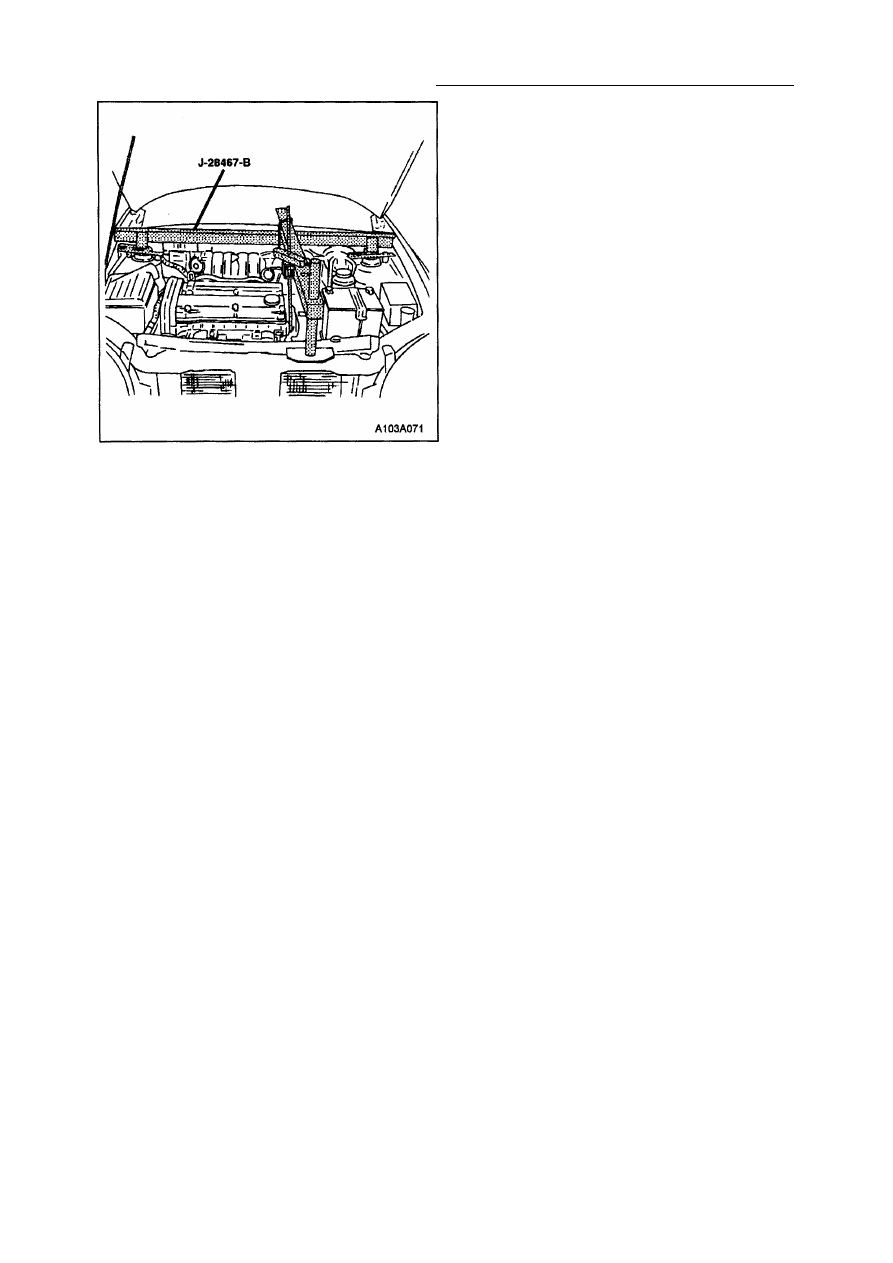

5. Уберите приспособление для поддержки

двигателя J 28467-В.

6. Установите правый брызговик. См. Раз­

дел 9N, "Основание кузова".

7. Поставьте правое переднее колесо. См.

Раздел 2Е, "Шины и колеса".

8. Опустите автомобиль.
9. Подсоедините провод к отрицательной

клемме аккумулятора.

5А - 202 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

РЕМОНТ УЗЛОВ

ДЕМОНТАЖ

ГИДРОТРАНСФОРМАТОРА

1. Снимите гидротрансформатор в сборе

(55).

2. Снимите уплотнительное кольцо (41) гид­

ротрансформатора с конца турбинного
вала.

КРЕПЛЕНИЕ КОРОБКИ ПЕРЕДАЧ

Необходимые инструменты:
Кронштейн трансмиссии J 41230

Держатель кронштейна J 3289-20

Внимание: Для уменьшения возможнос­
ти травм персонала или повреждения
трансмиссии при выполнении последу­
ющей процедуры удостоверьтесь, что
все болты кронштейна трансмиссии

установлены как показано на рисунке, и

все они затянуты с усилием 11 Н•м.

1. Установите кронштейн трансмиссии

J41230 на картер трансмиссии.

2. Затяните болты кронштейна трансмиссии

с усилием 11 Н•м.

3. Установите трансмиссию с кронштейном

на держатель кронштейна J 3289-20.

4. Разверните трансмиссию боковой крыш­

кой вниз.

5. Вставьте штифт в держатель кронштейна

J 3289-20, чтобы зафиксировать транс­
миссию.
