АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 95

зывая узлы трансмиссии, находящиеся в ее

передней части. Контур 2-го потока жидкости

для смазки трансмиссии поддерживается
давлением магистрали с помощью клапана

регулятора давления. Этот поток течет по

трубопроводам подачи масла и доходит до

опоры фрикциона передач переднего хода.
Поток 2 обеспечивает смазку задних узлов

трансмиссии.

Когда блок управления трансмиссией (БУТ)
обнаруживает высокую температуру рабо­
чей жидкости трансмиссии в течение про­

должительного периода времени, устанав­
ливается код Р0218.
Условия для установки кода
• Температура рабочей жидкости трансмис­

сии в течение 15 минут превышает вели­
чину 130°С.

• Отсутствие кодов датчика температуры ра­

бочей жидкости трансмиссии Р0711, Р0712
илиР0713.

Реакция на установку кода

• БУТ не включает сигнальную лампу.
• Блокируется обновление параметров ре­

жима адаптации.

• Код Р0218 заносится в память блока уп­

равления трансмиссией (БУТ).

Условия стирания кода из памяти БУТ
• Температура рабочей жидкости трансмис­

сии в течение 5 секунд не более 129°С.

• Код можно удалить из памяти с помощью

сканера.

Рекомендации по диагностике

• Проверьте систему охлаждения трансмис­

сии.

• Выясните у владельца автомобиля, быва­

ли ли случаи эксплуатации автомобиля с

перегрузкой, использовался ли автомо­

биль для буксировки прицепа с нагрузкой,
превышающей предельную, осуществля­
лась ли буксировка прицепа на диапазоне
D коробки передач.

Описание процедуры проверки
Нижеследующие цифры соответствуют но­
мерам пунктов на диагностической таблице.

1. В данном пункте проверяется возмож­

ность наличия низкого уровня рабочей
жидкости, что вызывает высокую темпе­
ратуру рабочей жидкости трансмиссии.

2. В данном пункте проверяется возмож­

ность ограничения охлаждения транс­
миссии.

5. В данном пункте проверяется возмож­

ность неисправности гидротрансформа­

тора.

Код Р0218 - Перегрев рабочей жидкости трансмиссии

Пункт

Действие

Величина

Да

Нет

1

1. Установите сканер.

2. Включите зажигание, не запуская двигатель.
3. Запишите, затем сотрите коды из памяти БУТ.

Выполнена ли процедура проверки рабочей

жидкости трансмиссии? См. главу «Процедура
проверки рабочей жидкости трансмиссии».

-

Перейти

к п.2

Перейти

к процедуре

проверки

рабочей

жидкости

2

Произведите проверку систему охлаждения дви­

гателя и трансмиссии на возможность наличия
ограничения или перекрытия воздушного потока,
отламываний или повреждений трубопроводов

теплообменника.

Обнаружена и устранена ли неисправность?

-

Перейти

к п.6

Перейти

к п.З

3

Произведите осмотр корпуса панели управления
на наличие заеданий или утечек клапана регу­

лятора давления рабочей жидкости.

Обнаружена и устранена ли неисправность?

-

Перейти

к п.6

Перейти

к п.4

4

Осмотрите трубопроводы подачи рабочей жид­
кости на наличие закупорок и утечек через уп­

лотнители.
Обнаружена и устранена ли неисправность?

-

Перейти

к п.6

Перейти

к п.5

5А - 96 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Код Р0218 - Перегрев рабочей  ж и д к о с т и  т р а н с м и с с и и (окончание)

Пункт

Действие

Величина

Да

Нет

5

Произведите проверку для обнаружения повреж­

дения статора гидротрансформатора.

Смотрите главу «Проверка технического
состояния гидротрансформатора».
Обнаружена и устранена ли неисправность?

-

Перейти

к п.6

-

6

1. После завершения ремонта переключите

сканер в режим «Clear lnfo» (стереть инфор­
мацию) и сотрите коды из памяти БУТ. За­
тем произведите проверку автомобиля на

дороге.

2. Переключите сканер в режим «DTC lnfo»

(информация о кодах) и просмотрите на­

личие кодов.

Оказалась ли последняя проверка неудачной или
на дисплее появился текущий код?

-

Начните

диагности­

ческую

процедуру

сначала

Ремонт

выполнен,

выход из
таблицы

КОД Р0711

ДИАПАЗОН ИЗМЕНЕНИЯ / РАБОТА ЦЕПИ ДАТЧИКА ТЕМПЕРАТУРЫ РАБОЧЕЙ

ЖИДКОСТИ ТРАНСМИССИИ

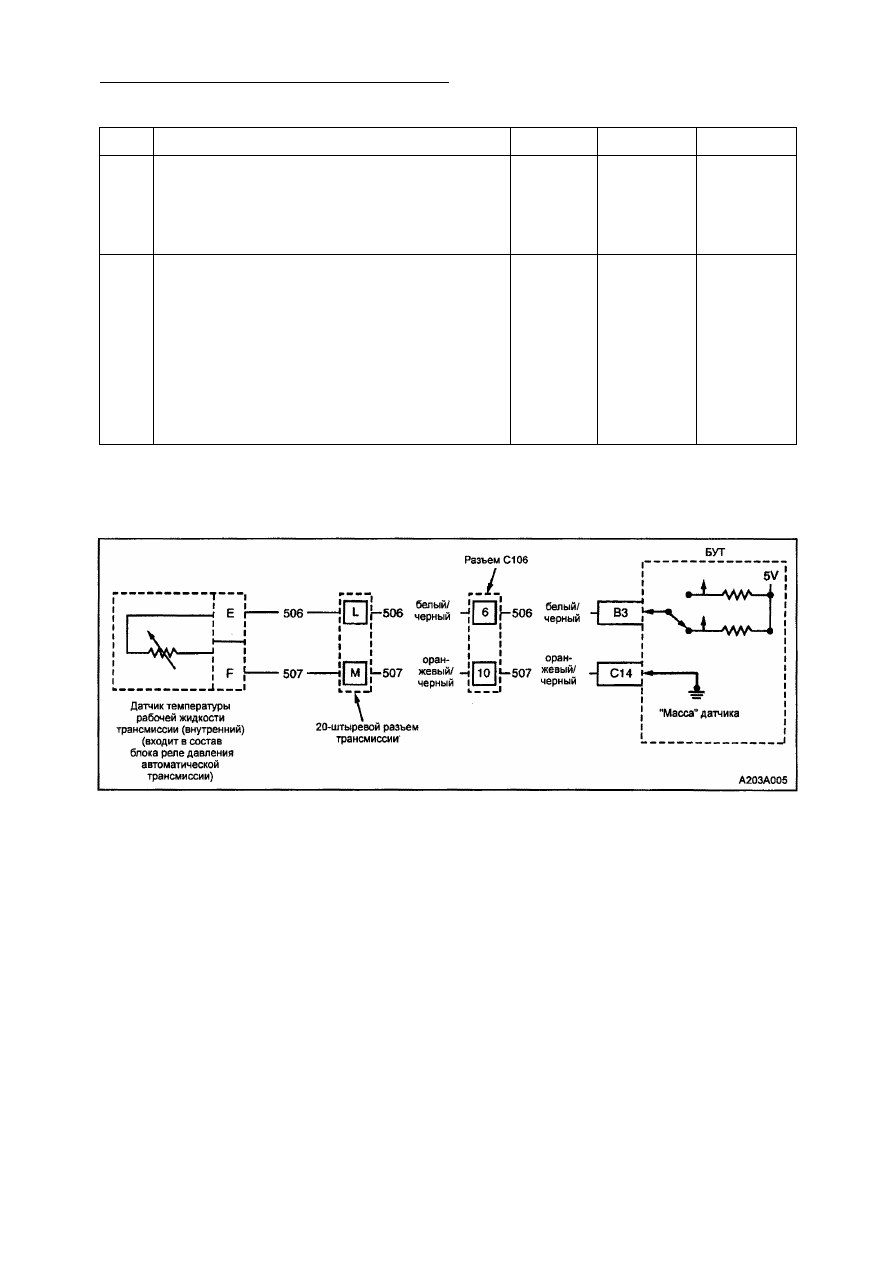

Пояснения к схеме

Датчик температуры рабочей жидкости авто­

матической трансмиссии представляет со­
бой термистор и входит в состав блока реле

давления. БУТ подает опорный сигнал вели­

чиной 5 В к датчику по цепи 506. При холод­

ном состоянии рабочей жидкости трансмис­
сии, сопротивление датчика велико и сигнал
напряжения на датчике, считываемый БУТ,

также велик. По мере прогрева рабочей жид­

кости трансмиссии, сопротивление датчика
падает и, следовательно, падает напряже­
ние на датчике. БУТ использует сигнал дат­

чика температуры рабочей жидкости для
регулировки давления в магистрали ФБГ и
коррекции моментов переключения передач
при нарушении нормального температурно­
го режима трансмиссии.
Код Р0711 устанавливается, когда БУТ об­
наруживает одно из следующих нестандарт­
ных состояний:

1. Нереально большие изменения темпера­

туры трансмиссии.

2. Состояние, при котором величина темпе­

ратуры рабочей жидкости остается посто­

янной в течение такого промежутка вре­
мени, когда она должна была бы изме­
ниться.

Условия для установки кода
• Двигатель работает.
• Напряжении системы находится в диапа­

зоне 9-16 В.

• Отсутствие кодов датчика угловой скорос­

ти выходного вала (скорость автомобиля)

(ДСВыхВ) Р0722 или Р0723.

• Отсутствие кодов датчика угловой ско­

рости входного вала (ДСВхВ) Р0716 или
Р0717.

• В течение 409 секунд скорость автомобиля

была более 8 км/час.

• Начальная температура трансмиссии на­

ходится в пределах между - 40°С до +21 °С.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 97

• В течение 409 с скорость скольжения ФБГ

была более 300 об/мин.

• Температура охлаждающей жидкости дви­

гателя более 70°С.

• С начального момента температура охлаж­

дающей жидкости двигателя изменилась
более чем на 50°С.

• Должны существовать все вышеперечис­

ленные состояния, и также должен иметь
место один из следующих нестандартных
случаев:

Нестандартный случай 1

• С начального момента температура транс­

миссии не изменилась более, чем на 1.5°С.

Нестандартный случай 2

• За промежуток времени равный 200 мсек,

температура трансмиссии изменилась

более чем на 20°С.

Реакция на установку кода

• БУТ включает сигнальную лампу после

двух последовательных циклов включе­

ния-выключения зажигания с сообщением
о неисправности.

• Код Р0711 заносится в память БУТ.
• Блокируется обновление параметров ре­

жима адаптации.

• Вычисляется температура рабочей жид­

кости трансмиссии на основе температуры
охлаждающей жидкости двигателя, тем­
пературы воздуха всасывающего коллек­

тора и времени работы двигателя.

Условия стирания кода из памяти БУТ

Нестандартный случай 1

• За промежуток времени, равный 5 с, тем­

пература рабочей жидкости трансмиссии
изменилась более чем на 2.25°С.

Нестандартный случай 2

• В пределах общего интервала времени,

равного 11 с, скорость изменения темпера­

туры рабочей жидкости трансмиссии не бо­
лее 20°С за 200 мсек.

• Код можно удалить из памяти с помощью

сканера.

Рекомендации по диагностике

• Произведите осмотр проводов на наличие

плохих электрических соединений на БУТ
и на 20-ти штыревом разъеме трансмис­
сии. Поищите, возможно, имеющиеся
согнутые, отошедшие, деформированные
или поврежденные клеммы. Также про­
изведите осмотр на наличие ослабленных
клемм. Кроме того, поищите провода с
поврежденной изоляцией, которые могли
бы закоротиться с "массой" или другими
проводами. Посмотрите, нет ли обрыва
провода под изоляцией.

• При определении возможного неустойчи­

вого состояния короткого замыкания или
обрыва цепи в процессе наблюдения за
показаниями диагностических и измери­

тельных приборов, пошевелите или подер­

гайте жгут электропроводки.

Описание процедуры проверки
Нижеследующие цифры соответствуют но­
мерам пунктов на диагностической таблице.
5. В данном пункте проверяется возмож­

ность наличия короткого замыкания или
обрыва цепи в жгуте электропроводки

двигателя. Контрольная лампа использу­
ется в качестве сопротивления в цепи.

6. В данном пункте определяется, является

ли БУТ или датчик температуры рабочей
жидкости трансмиссии причиной устой­
чивых и неизменных показаний датчика
температуры.

Код Р0711 - Диапазон изменения / работа цепи датчика температуры

рабочей жидкости трансмиссии

Пункт

Действие

Величина

Да

Нет

1

Произведите процедуру проверки рабочей

жидкости трансмиссии. Смотрите главу

«Процедура проверки рабочей жидкости

трансмиссии».

Выполнена ли процедура проверки рабочей

жидкости трансмиссии?

-

Перейти

к п.2

Перейти

к процедуре

проверки

рабочей

жидкости

5А - 98 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Код Р0711 - Диапазон изменения / работа цепи датчика температуры

рабочей жидкости трансмиссии (продолжение)

Пункт

Действие

Величина

Да

Нет

2

1. Установите сканер.

2. Включите зажигание, не запуская двигатель.
3. Запишите, затем сотрите код из памяти БУТ.
4. Выберите режим вывода значения температу­

ры рабочей жидкости трансмиссии на дисплее
сканера.

5. Испытайте автомобиль на ходу и в процессе

управления наблюдайте за показаниями ска­

нера для обнаружения одного из следующих
состояний:

• С начального момента в течение 80 с темпе­

ратура рабочей жидкости трансмиссии не из­
менилась более чем на 1.5°С.

• В пределах общего интервала времени, рав­

ного 7 с, температура рабочей жидкости транс­
миссии 14 раз изменилась более чем на 20°С

за отрезок времени, равный 200 миллисекунд
(нереальные изменения).

Присутствует ли одно их указанных нестандарт­
ных состояний?

-

Перейти

к п. 3

Перейти

к рекоменда­

циям по

диагностике

3

Выведено ли на дисплей сканера состояние, при
котором с начального момента в течение 80 с

температура рабочей жидкости трансмиссии не

изменилась более указанной?

1.5°С

Перейти

к п.5

Перейти

к п.4

4

1. Выключите зажигание.

2. Отсоедините 20-ти штыревой разъем транс­

миссии.

3. Установите жгут-перемычку J-39775 со сторо­

ны двигателя 20-ти штыревого разъема.

4. Используя набор приспособлений для провер­

ки разъемов J-35616, подсоедините контроль­
ную лампу между клеммами L и M.

5. Включите зажигание.

6. В процессе наблюдения за показаниями дисп­

лея сканера, пошевелите или подергайте жгут
электропроводки двигателя между разъемами

БУТ и 20-ти штыревым разъемом трансмиссии.

Изменяется ли температура рабочей жидкости

трансмиссии более указанной величины?

20°С

Перейти

к п.6

Перейти

к п.7

5

1. Выключите зажигание.

2. Отсоедините 20-ти штыревой разъем транс­

миссии.

3. Включите зажигание.
Выведено ли на дисплей сканера состояние, при
котором с начального момента в течение 80 с

температура рабочей жидкости трансмиссии не

изменилась более указанной?

1.5°С

Перейти

к п.10

Перейти

к п.9

6

Проверьте цепи 506 и 507 жгута электропроводки

двигателя на наличие неустойчивого состояния

короткого замыкания или обрыва цепи.
При необходимости произведите ремонт этих
контуров.
Найдена ли причина неисправности?

-

Перейти

к п.11

Перейти

к п.10
