АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 91

НЕ ВЫКЛЮЧАЕТСЯ ФРИКЦИОН БЛОКИРОВКИ ГИДРОТРАНСФОРМАТОРА

Неисправность

Проверьте узлы

Причина

НЕ ВЫКЛЮЧАЕТСЯ

ФРИКЦИОН БЛОКИРОВКИ

ГИДРОТРАНСФОРМАТОРА

ЭМК ФБГ (335)

• Внутренняя неисправность.
• Закупоривание сливного от­

верстия.

• Замыкание на массу.

НЕ ВЫКЛЮЧАЕТСЯ

ФРИКЦИОН БЛОКИРОВКИ

ГИДРОТРАНСФОРМАТОРА

Гидротрансформатор (55)

• Внутренняя неисправность.

НЕ ВЫКЛЮЧАЕТСЯ

ФРИКЦИОН БЛОКИРОВКИ

ГИДРОТРАНСФОРМАТОРА

Клапан распределителя ЭМК

ФБГ (339)

Клапан распределителя

управления ФБГ (334)

• Заедание клапана в положе­

нии включения ФБГ.

ПРЕЖДЕВРЕМЕННАЯ БЛОКИРОВКА ГИДРОТРАНСФОРМАТОРА

ДО ПРОГРЕВА ДВИГАТЕЛЯ

Неисправность

Проверьте узлы

Причина

ПРЕЖДЕВРЕМЕННАЯ БЛОКИ­
РОВКА ГИДРОТРАНСФОРМА­

ТОРА ДО ПРОГРЕВА ДВИГА­
ТЕЛЯ

Датчик температуры охлажда­

ющей жидкости двигателя

• Нарушение нормального функ­

ционирования.

НЕУСТОЙЧИВЫЙ ХАРАКТЕР ВКЛЮЧЕНИЯ ФРИКЦИОНА БЛОКИРОВКИ

ГИДРОТРАНСФОРМАТОРА (ДРОЖАНИЕ)

Неисправность

Проверьте узлы

Причина

НЕУСТОЙЧИВЫЙ ХАРАКТЕР
ВКЛЮЧЕНИЯ ФРИКЦИОНА
БЛОКИРОВКИ ГИДРОТРАНС­

ФОРМАТОРА (ДРОЖАНИЕ)

Смотрите главу «Оценка виб­

рации фрикциона блокировки

гидротрансформатора» в

этом разделе.

Т О Ч Н О Е  О П Р Е Д Е Л Е Н И Е  К О Д О В  Н Е И С П Р А В Н О С Т Е Й

ОПОЗНАВАНИЕ КОДОВ НЕИСПРАВНОСТЕЙ

Код

Характеристика кода

Состояние

сигнальной

лампы

Действия при установке кода

Р0218  Перегрев рабочей жидкости

трансмиссии

Выключена  • Код Р0218 заносится в память блока

управления трансмиссией (БУТ).

• Блокируется адаптивный режим.

Р0711  Диапазон изменения/ работа цепи дат­

чика температуры рабочей жидкости
трансмиссии

Мигает

• Код Р0711 заносится в память БУТ.
• Блокируется адаптивный режим.
• Вычисляется температура рабо­

чей жидкости трансмиссии на ос­

нове температуры охлаждающей

жидкости двигателя, температуры

воздуха всасывающего коллекто­
ра и времени работы двигателя.

Р0712  Низкое напряжение входного сигнала

цепи датчика температуры рабочей

жидкости трансмиссии

Выключена  • Код Р0712 заносится в память БУТ.

• Блокируется адаптивный режим.
• Вычисляется температура рабо­

чей жидкости трансмиссии на ос­
нове температуры охлаждающей
жидкости двигателя, температуры
воздуха всасывающего коллекто­
ра и времени работы двигателя.

5А - 92 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

ОПОЗНАВАНИЕ КОДОВ НЕИСПРАВНОСТЕЙ (продолжение)

Код

Характеристика кода

Состояние

сигнальной

лампы

Действия при установке кода

Р0713  Высокое напряжение входного сигнала

цепи датчика температуры рабочей

жидкости трансмиссии

Выключена  • Код Р0713 заносится в память БУТ.

• Блокируется адаптивный режим.
• Вычисляется температура рабо­

чей жидкости трансмиссии на ос­

нове температуры охлаждающей

жидкости двигателя, температуры

воздуха всасывающего коллекто­
ра и времени работы двигателя.

Р0716  Диапазон изменения/ работа цепи дат­

чика скорости вращения входного ва­
ла автоматической трансмиссии

Мигает

• Код Р0716 заносится в память БУТ.
• Запрещается блокировка гидро­

трансформатора.

• Блокируется адаптивный режим.
• БУТ дает команду на максимальное

давление в главной магистрали.

Р0717  Отсутствует сигнал в цепи датчика

скорости вращения входного вала
автоматической трансмиссии

Мигает

• Код Р0717 заносится в память БУТ.
• Запрещается блокировка гидро­

трансформатора.

• Блокируется адаптивный режим.
• БУТ дает команду на максимальное

давление в главной магистрали.

Р0719  Низкий уровень сигнала цепи выклю­

чателя тормоза

Выключена  • Код Р0719 заносится в память БУТ.

Р0722  Низкий уровень сигнала датчика ско­

рости вращения выходного вала авто­
матической трансмиссии

Мигает

• Код Р0722 заносится в память БУТ.
• Блокируется адаптивный режим.
• БУТ дает команду на максимальное

давление в главной магистрали.

• Вычисляется угловая скорость вы­

ходного вала на основе угловой
скорости входного вала, оборотов
двигателя и работающей передачи.

Р0723  Прерывистый сигнал датчика скорос­

ти вращения выходного вала автома­
тической трансмиссии

Мигает

• Код Р0723 заносится в память БУТ.
• Блокируется адаптивный режим.
• БУТ дает команду на максимальное

давление в главной магистрали.

• Вычисляется угловая скорость вы­

ходного вала на основе угловой
скорости входного вала, оборотов
двигателя и работающей передачи.

Р0724  Высокий уровень сигнала цепи выклю­

чателя тормоза

Выключена  • Код Р0724 заносится в память БУТ.

Р0726  Прерывистый сигнал цепи датчика час­

тоты вращения двигателя

Мигает

• Код Р0726 заносится в память БУТ.
•Запрещается блокировка гидро­

трансформатора.

• Блокируется адаптивный режим.

Р0727  Низкий уровень входного сигнала цепи

датчика частоты вращения двигателя

Мигает

• Код Р0727 заносится в память БУТ.
•Запрещается блокировка гидро­

трансформатора.

• Блокируется адаптивный режим.
• БУТ дает команду на максимальное

давление в главной магистрали.

Р0730  Неопределенное передаточное

отношение

Выключена  • Код Р0730 заносится в память БУТ.

• БУТ дает команду на максимальное

давление в главной магистрали.

• Блокируется адаптивный режим.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 93

ОПОЗНАВАНИЕ КОДОВ НЕИСПРАВНОСТЕЙ (окончание)

Код

Характеристика кода

Состояние

сигнальной

лампы

Действия при установке кода

Р0741  Не включается фрикцион блокировки

гидротрансформатора

Мигает

• Код Р0741 заносится в память БУТ.
• Блокируется адаптивный режим.
• Запрещается блокировка гидро­

трансформатора.

Р0742  Не выключается фрикцион блокировки

гидротрансформатора

Мигает

• Код Р0742 заносится в память БУТ.
• Блокируется адаптивный режим.
• Подается команда на включение

ФБГ при переключении передач 1-2,
2-3 и 3-4.

Р0748  Отказ в электрической цепи электро­

магнитного клапана регулятора дав­

ления

Выключена  • Код Р0748 заносится в память БУТ.

• Блокируется адаптивный режим.
• БУТ дает команду на максимальное

давление в главной магистрали.

Р0751  Функционирование электромагнитного

клапана переключения передач 1-2

Мигает

• Код Р0751 заносится в память БУТ.
• Блокируется адаптивный режим.
• Запрещается блокировка гидро­

трансформатора.

• БУТ дает команду на максимальное

давление в главной магистрали.

• Подается команда на плавное вклю­

чение 2-й передачи.

Р0756  Функционирование электромагнитного

клапана переключения передач 2-3

Мигает

• Код Р0756 заносится в память БУТ.
• Блокируется адаптивный режим.
• Запрещается блокировка гидро­

трансформатора.

• БУТ дает команду на максимальное

давление в главной магистрали.

• Подается команда на немедленное

включение 2-й передачи.

Р1810  Неисправность выключателя контро­

ля передач (блока реле давления)

Мигает

• Код Р1810 заносится в память БУТ.
• Блокируется адаптивный режим.
• Допускается диапазон D4.
• Запрещается блокировка гидро­

трансформатора.

• Допускается давление торможения

диапазона D2.

Р1811  Большая длительность процесса

переключения при полном исполь­

зовании возможностей режима

адаптации

Выключена  • Код Р1811 заносится в память БУТ.

• Блокируется адаптивный режим.
• БУТ дает команду на максимальное

давление в главной магистрали.

Р1814  Перегрузка гидротрансформатора

Выключена  • Код Р1814 заносится в память БУТ.

Р1887  Неисправность реле давления фрик­

циона блокировки гидротрансформа­

тора

Мигает

• Код Р1887 заносится в память БУТ.
• Блокируется адаптивный режим.
• Запрещается блокировка гидро­

трансформатора.

5А - 94 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

КОД Р0218

ПЕРЕГРЕВ РАБОЧЕЙ ЖИДКОСТИ ТРАНСМИССИИ

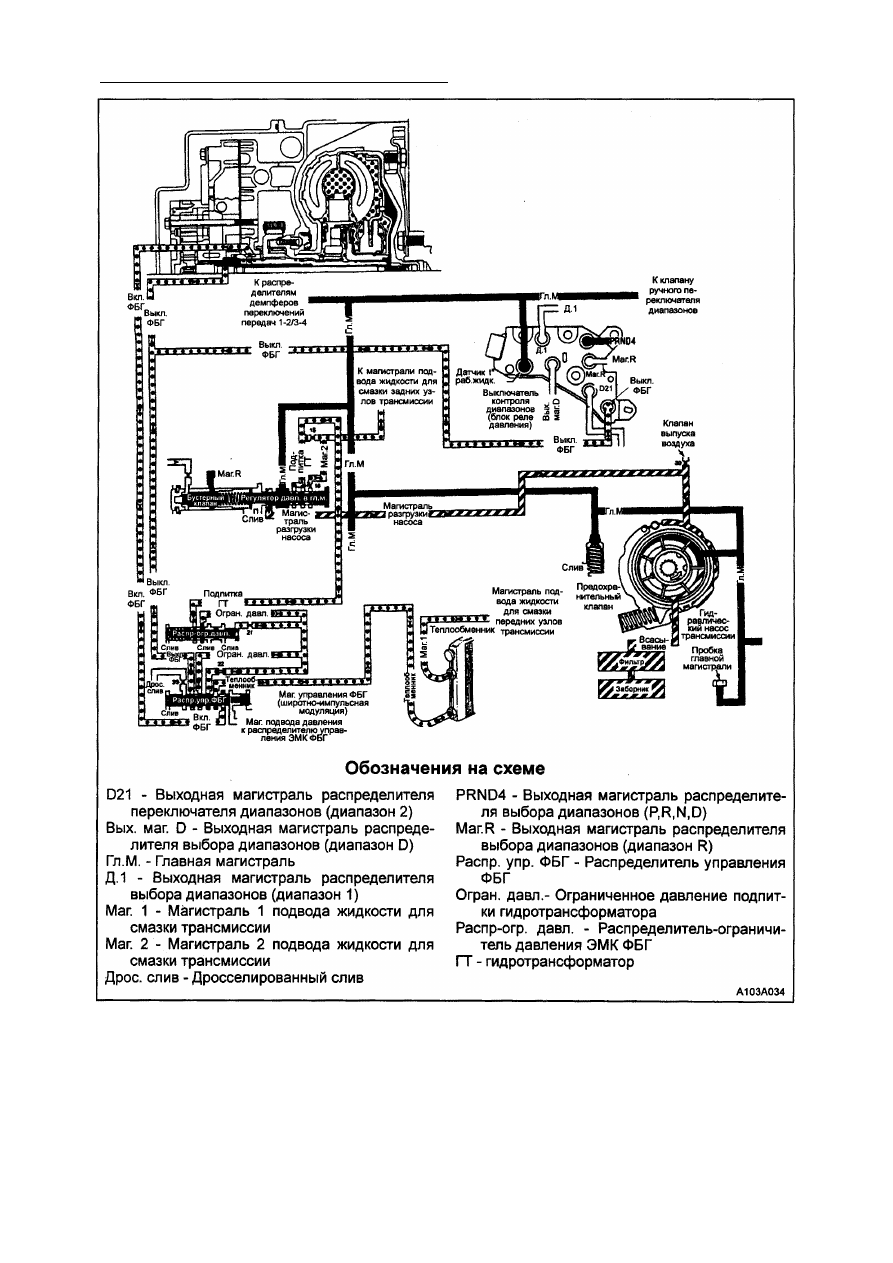

Пояснения к схеме
Гидравлический насос трансмиссии посто­

янно прогоняет рабочую жидкость через гид­
ротрансформатор. Горячая жидкость после
выхода из гидротрансформатора через ма­
гистраль теплообменника трансмиссии те­

чет к теплообменнику, находящемуся в ра­
диаторе автомобиля. После чего рабочая
жидкость из теплообменника снова возвра­
щается в трансмиссию.

Первый поток жидкости для смазки транс­

миссии протекает через входной вал, сма-
