АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 39

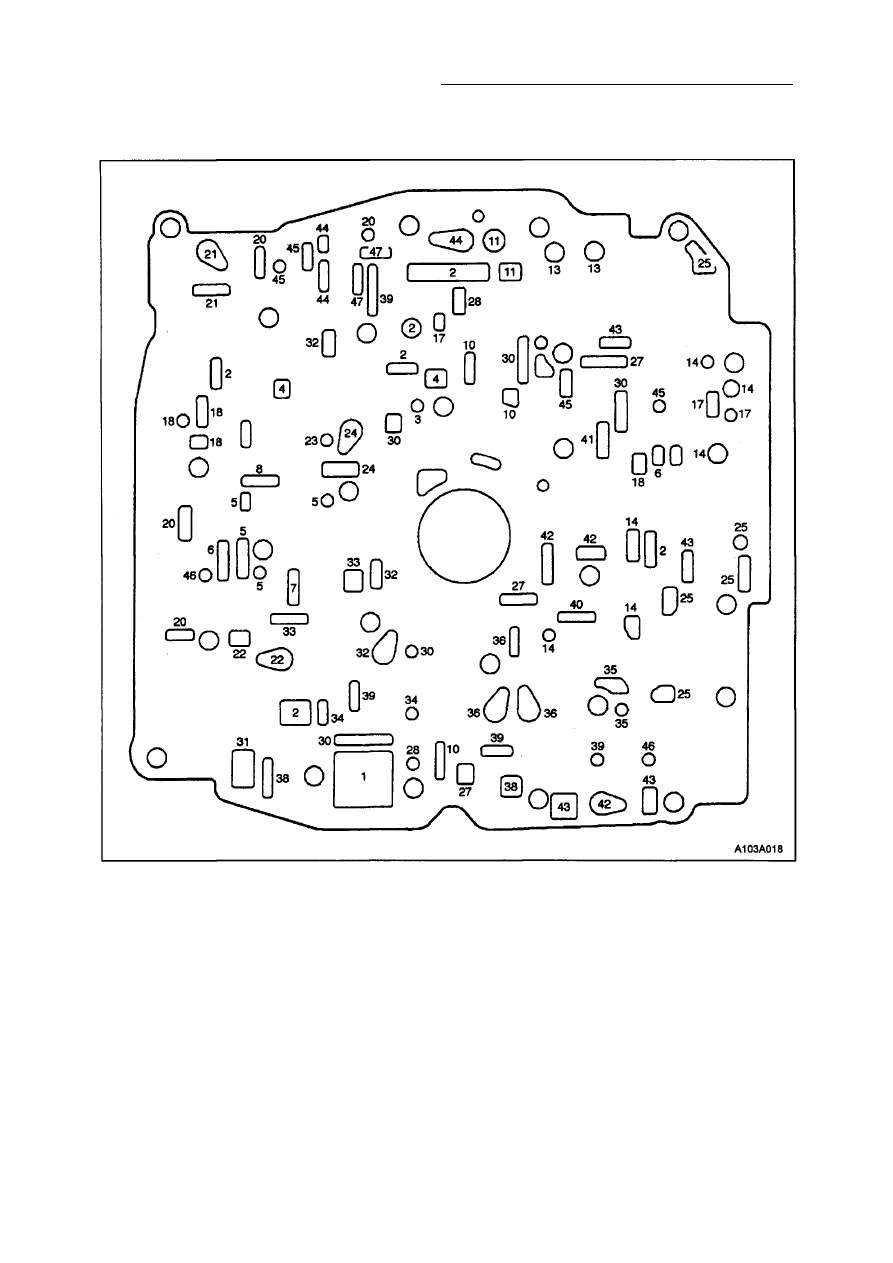

РАСПОЛОЖЕНИЕ ОТВЕРСТИЙ В ПРОКЛАДКЕ МЕЖДУ ГИДРАВЛИЧЕСКОЙ

ПАНЕЛЬЮ УПРАВЛЕНИЯ И РАСПРЕДЕЛИТЕЛЬНОЙ ПЛАСТИНОЙ

1. Всасывание

2. Главная магистраль
3. Разгрузка насоса
4. Подпитка гидротрансформатора
5. Ограниченный поток подпитки

гидротрансформатора

6. Ограниченное давление подпитки

гидротрансформатора

7. Включение муфты блокировки

гидротрансформатора

8. Теплообменник

10. Подвод жидкости для смазки

трансмиссии

11. Выходная магистраль распределителя

переключения диапазонов (диапазоны
P.R.N)

13. Выходная магистраль распределителя

переключения диапазонов (диапазоны
P.R.N.D4)

14.Подвод жидкости к сливным

гидравлическим клапанам ЭМК

17.Давление управления ЭМК В
18.Давление пропорциональное нагрузке

(сигнал регулятора давления по
нагрузке)

20.Распределитель демпферов

переключения 1-2/3-4

21.Подпитка распределителя демпфера

переключения 1-2

22.Подпитка распределителя демпфера

переключения 3-4

23.Демпфер переключения 2-3

5А - 40 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

24.Подпитка демпфера переключения 2-3
25.Выходная магистраль распределителя

выбора диапазонов (диапазон R)

27.Тормоз включения 1-й передачи
28.Выходная магистраль распределителя

переключения диапазонов
(диапазон D)

30.Магистраль переключения передач 2-3
31.Фильтр магистрали переключения

передач 2-3

32.Фрикцион 2-й передачи
33. Магистраль управления фрикционом

блокировки гидротрансформатора

34. Магистраль подвода давления к

распределителю управления ФБГ

35.Магистраль переключения передач 3-4

З6.Магистраль подвода жидкости к

фрикциону прямой передачи

З8.Тормоз включения 4-й передачи
39.Выходная магистраль распределителя

переключения диапазонов (диапазон 3)

40.Муфта торможения двигателем
41.Выходная магистраль распределителя

переключения диапазонов (диапазон 2)

42.Магистраль подвода жидкости к

тормозу включения средней передачи

43.Тормоз включения средней передачи
44. Выходная магистраль распределителя

переключения диапазонов (диапазон 1)

45.Слив
46.Дросселированный слив
47.Полость

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 41

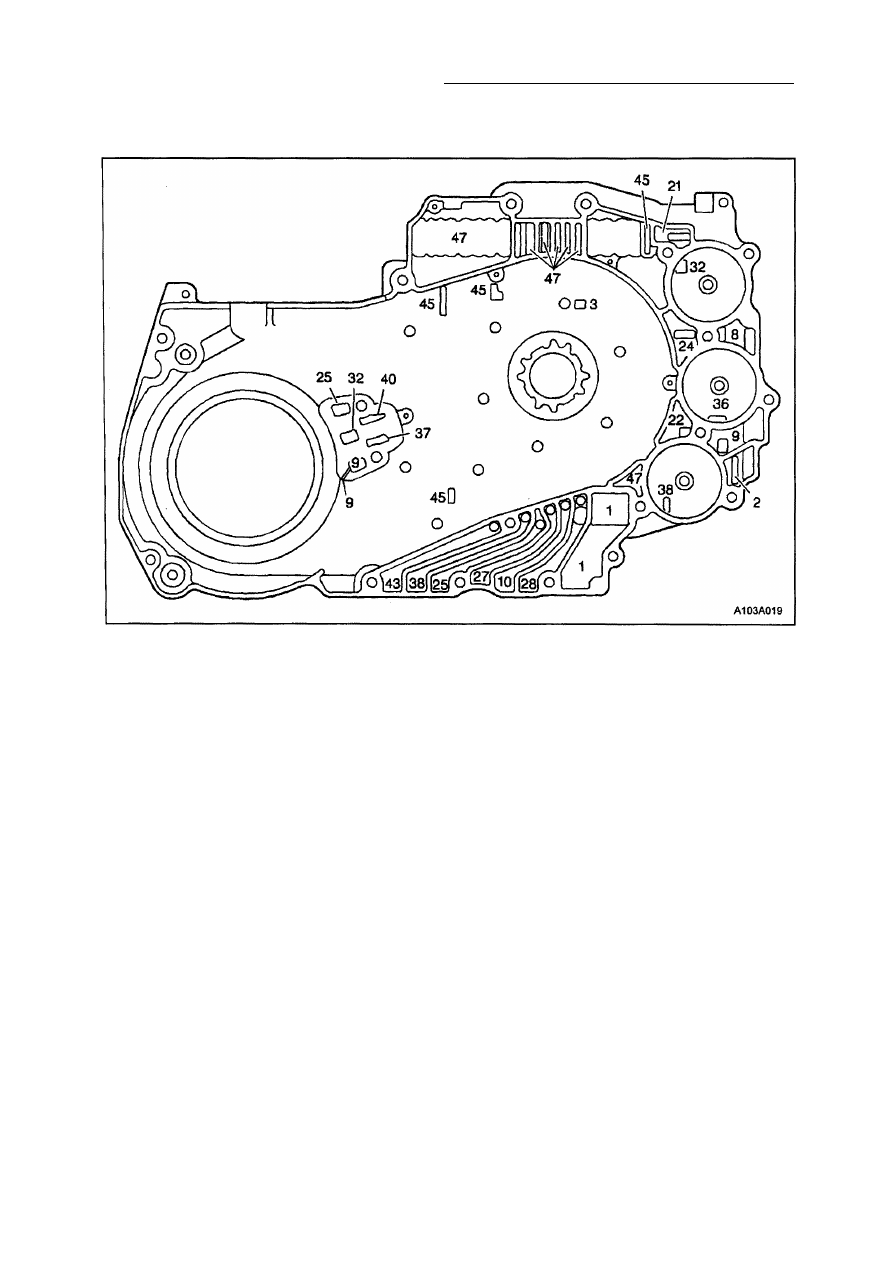

РАСПОЛОЖЕНИЕ КАНАЛОВ В РАСПРЕДЕЛИТЕЛЬНОЙ ПАНЕЛИ

(СО СТОРОНЫ КАРТЕРА ТРАНСМИССИИ)

1. Всасывание

2. Главная магистраль
3. Разгрузка насоса
8. Теплообменник
9. Подвод жидкости для смазки

трансмиссии

10. Подвод жидкости для смазки

трансмиссии

21. Подпитка распределителя демпфера

переключения 1-2

22. Подпитка распределителя демпфера

переключения 3-4

24. Подпитка демпфера переключения 2-3
25. Выходная магистраль распределителя

выбора диапазонов (диапазон R)

27. Тормоз включения 1-й передачи
28. Выходная магистраль распределителя

переключения диапазонов
(диапазон D)

32. Муфта 2-й передачи

36. Магистраль подвода жидкости к

фрикциону прямой передачи

37.Фрикцион прямой передачи
38.Тормоз включения 4-й передачи

40.Муфта торможения двигателем
43.Тормоз включения средней передачи
45.Слив
47. Полость

5А - 42 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

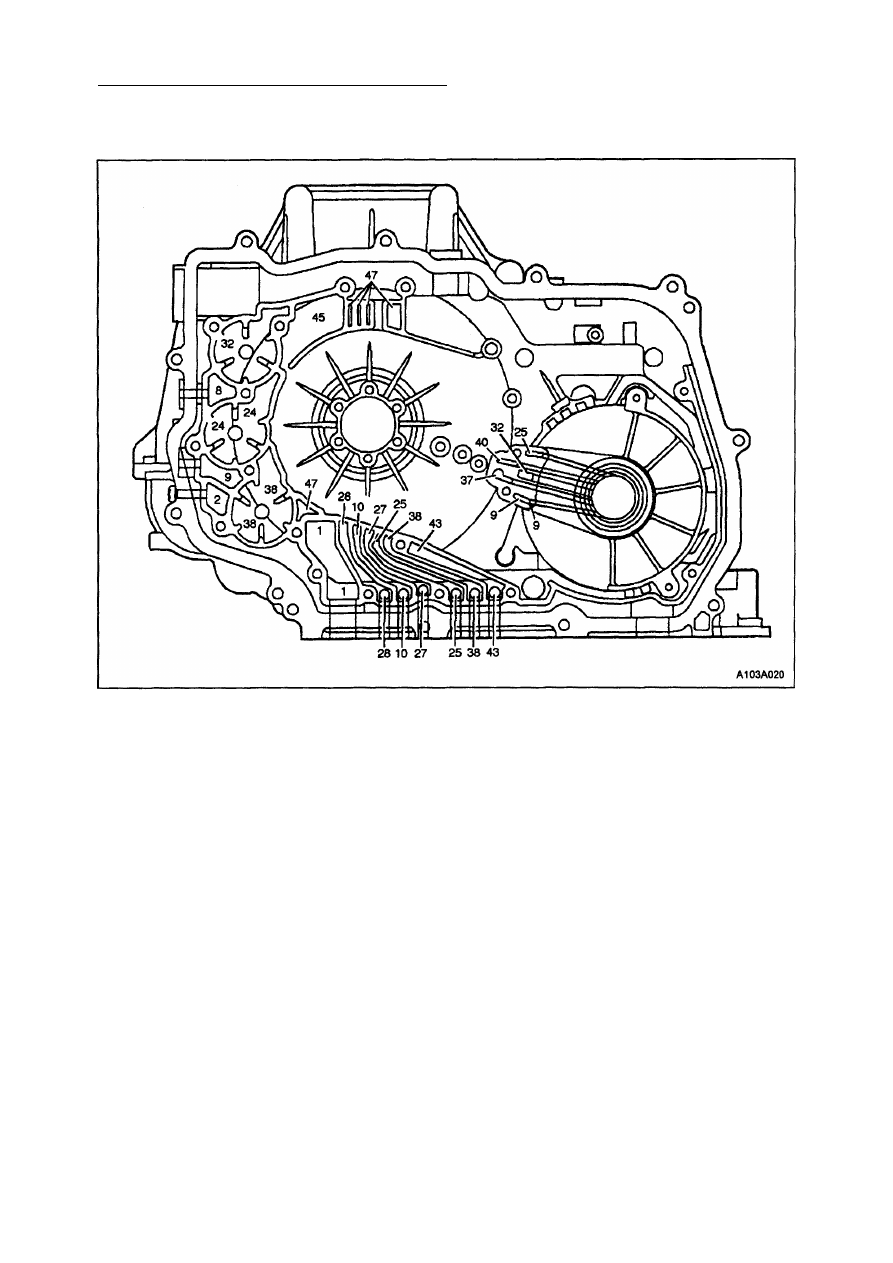

РАСПОЛОЖЕНИЕ КАНАЛОВ В КАРТЕРЕ ТРАНСМИССИИ

(СО СТОРОНЫ РАСПРЕДЕЛИТЕЛЬНОЙ ПАНЕЛИ)

1.Всасывание

2. Главная магистраль
8. Теплообменник
9. Подвод жидкости для смазки

трансмиссии

10. Подвод жидкости для смазки

трансмиссии

24. Магистраль подвода жидкости к муфте

прямой передачи

25.Выходная магистраль распределителя

выбора диапазонов (диапазон R)

27 Тормоз включения 1-й передачи
28.Выходная магистраль распределителя

переключения диапазонов
(диапазон D)

32.Фрикцион 2-й передачи
37.Фрикцион прямой передачи
Зв.Тормоз включения 4-й передачи
40.Фрикцион торможения двигателем
43.Тормоз включения средней передачи
45.Слив
