АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 31

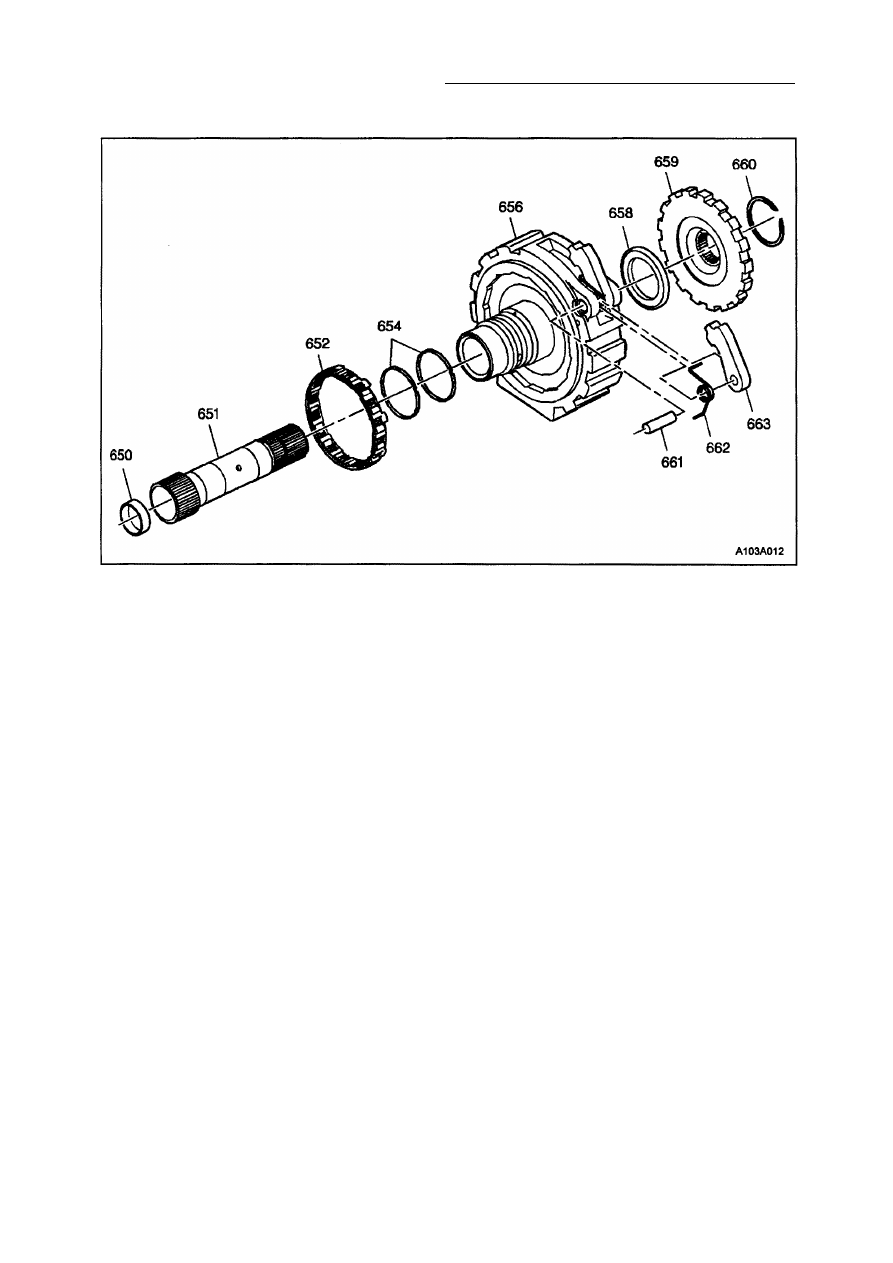

ОПОРА ФРИКЦИОНА ПЕРЕДАЧ ПЕРЕДНЕГО ХОДА

650. Втулка вала солнечной шестерни

главной передачи

651. Вал солнечной шестерни главной

передачи

652. Муфта свободного хода 1-й передачи
654. Уплотнительное кольцо опоры

фрикциона передач переднего хода

656. Опора фрикциона передач переднего

хода

658. Упорный подшипник (между опорой

фрикциона передач переднего хода и

шестерней механизма блокировки
выходного вала)

659. Шестерня механизма блокировки

выходного вала

660. Пружинное кольцо
661. Ось стопорной собачки
662. Возвратная пружина стопорной

собачки

663. Стопорная собачка механизма

блокировки выходного вала

5А - 32 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

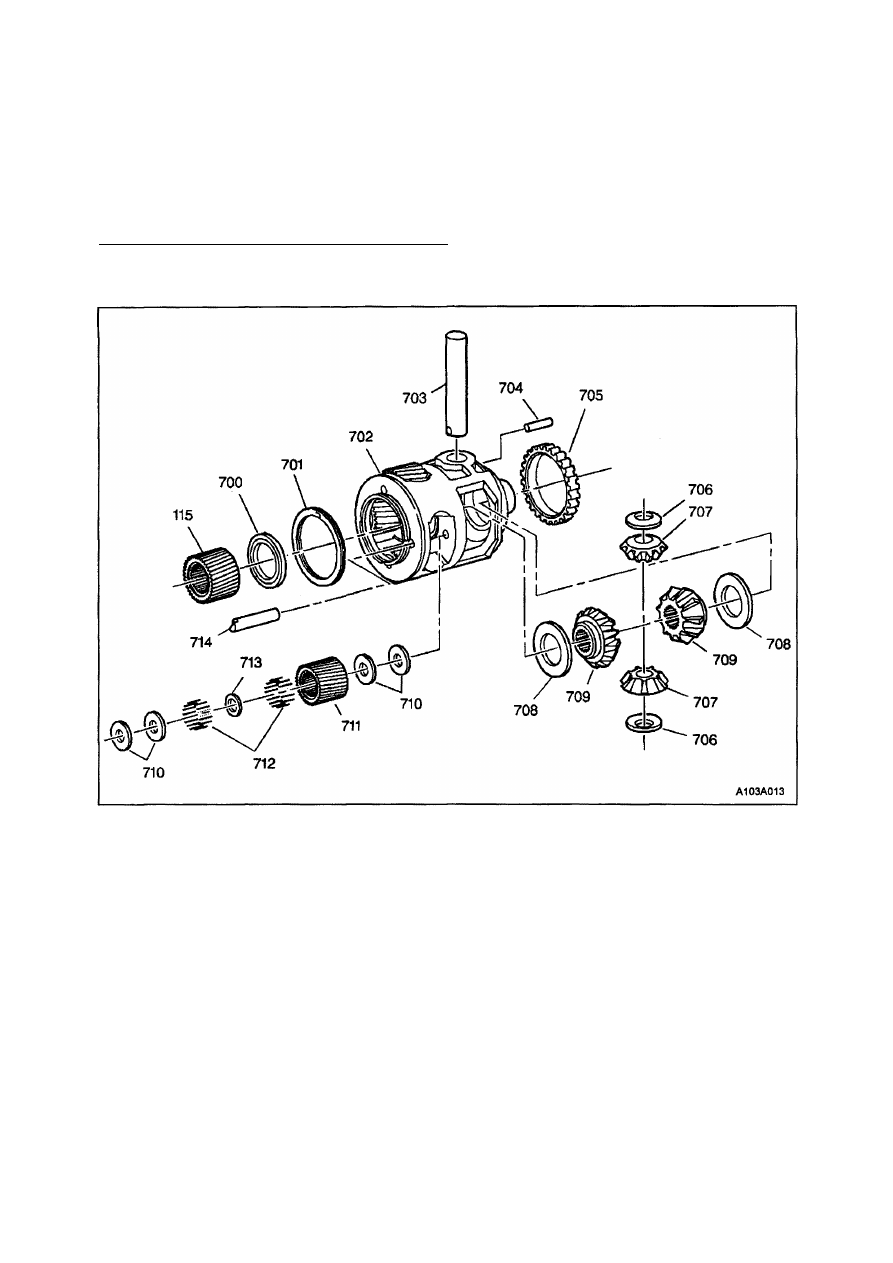

ГЛАВНАЯ ПЕРЕДАЧА И ДИФФЕРЕНЦИАЛ

700. Упорный подшипник
701. Пружинное фиксирующее кольцо
702. Водило главной передачи и корпус

дифференциала

703. Ось сателлитов дифференциала
704. Штифт оси сателлитов

дифференциала

705. Шестерня датчика скорости

автомобиля

706. Упорная шайба сателлита

дифференциала

707. Сателлит дифференциала
708. Упорная шайба полуосевой шестерни
709. Полуосевая шестерня
710. Упорная шайба сателлита
711. Сателлит главной передачи
712. Игольчатый роликоподшипник
713. Распорное кольцо
714. Ось сателлита главной передачи

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 33

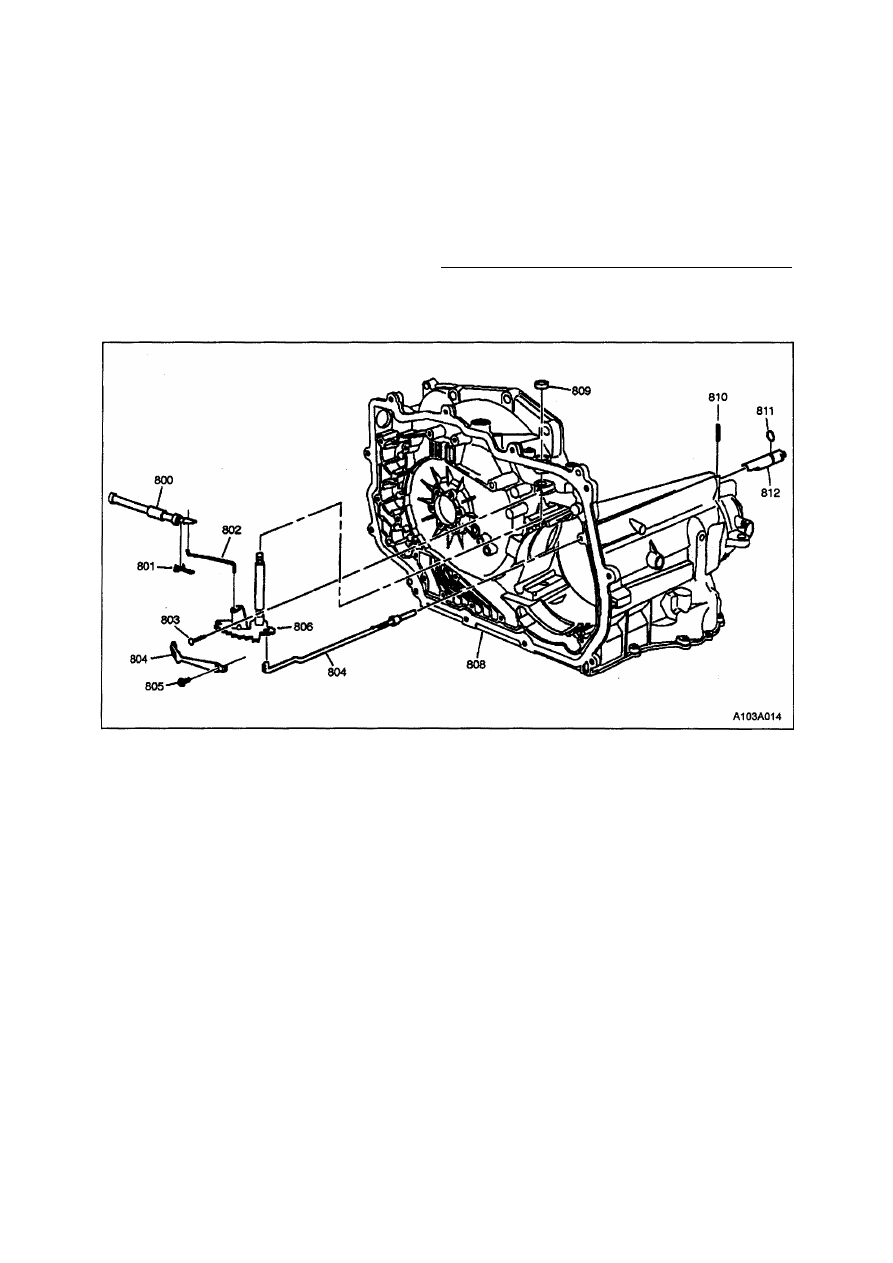

СЕКТОР РУЧНОГО ПЕРЕКЛЮЧЕНИЯ ДИАПАЗОНОВ И

МЕХАНИЗМ ВКЛЮЧЕНИЯ БЛОКИРОВКИ ВЫХОДНОГО ВАЛА

800. Клапан ручного переключателя

диапазонов

801. Пружинный фиксатор клапана ручного

переключателя диапазонов

802. Тяга между клапаном ручного

переключателя диапазонов и
стопорным рычагом

803. Штифт крепления оси ручного

переключателя диапазонов к корпусу

804. Пружина и валик стопорного рычага

ручного переключателя диапазонов

805. Болт крепления пружины и валика к

распределительной панели

806. Ось вместе со стопорным рычагом

ручного переключателя диапазонов

807. Механизм включения блокировки

выходного вала

808. Картер трансмиссии
809. Уплотнение оси ручного

переключателя диапазонов

810. Штифт
811. Уплотнительное кольцо

направляющей втулки

812. Направляющая втулка механизма

включения блокировки выходного
вала

5А - 34 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

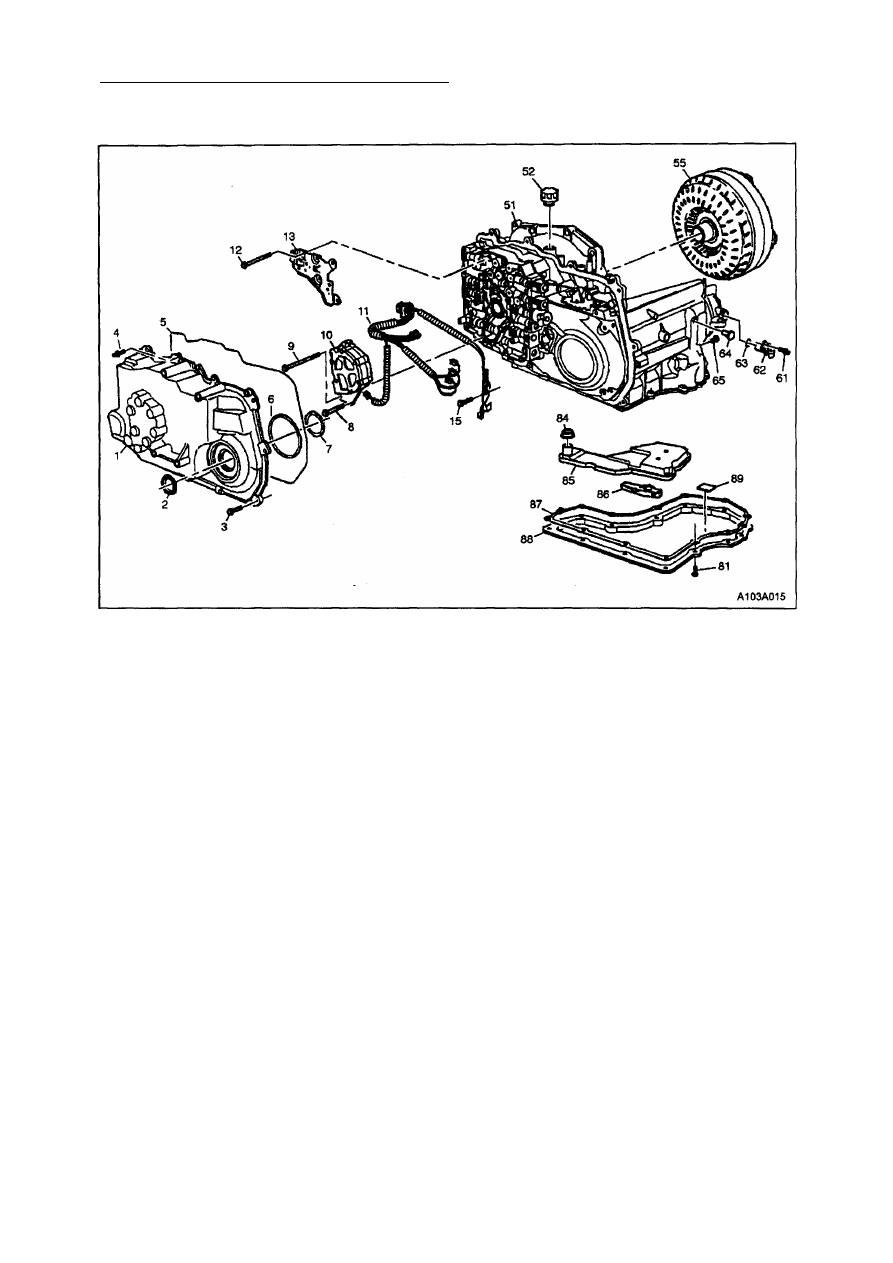

КАРТЕР И ЕГО СОСТАВЛЯЮЩИЕ (1 ИЗ 3)

1. Боковая крышка картера

2.Уплотнение полуоси
З.Болт боковой крышки картера
4. Шпилька боковой крышки картера
5. Прокладка боковой крышки картера
6. Прокладка контроля уровня масла

боковой крышки картера

7. Упорная шайба (между крышкой и

ведомой звездочкой)

8. Болт крепления гидравлического

насоса

9. Болт крепления гидравлического

насоса

10. Трансмиссионный гидравлический

насос в сборе

11.Жгут электропроводки трансмиссии

12. Болт крепления выключателя давления

трансмиссионной жидкости

13. Блок реле давления трансмиссионной

жидкости

15. Болт крепления кронштейна жгута

электропроводки к датчику угловой
скорости входного вала

5 1 . Картер трансмиссии
52. Пробка с сапуном
55. Гидротрансформатор в сборе
6 1 . Шпилька датчика угловой скорости

выходного вала

62. Датчик угловой скорости выходного

вала

63. Уплотнительное кольцо датчика

угловой скорости выходного вала

64. Палец крепления неподвижного конца

ленты тормоза 1-й передачи и заднего
хода

65. Контрольная пробка уровня масла
8 1 . Болт крепления трубок / болт поддона
84. Уплотнение горловины фильтра
85. Фильтр трансмиссионного масла
86. Клапан контроля уровня рабочей

жидкости

87. Прокладка поддона трансмиссии
88. Поддон трансмиссии
89. Магнит
