АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 23

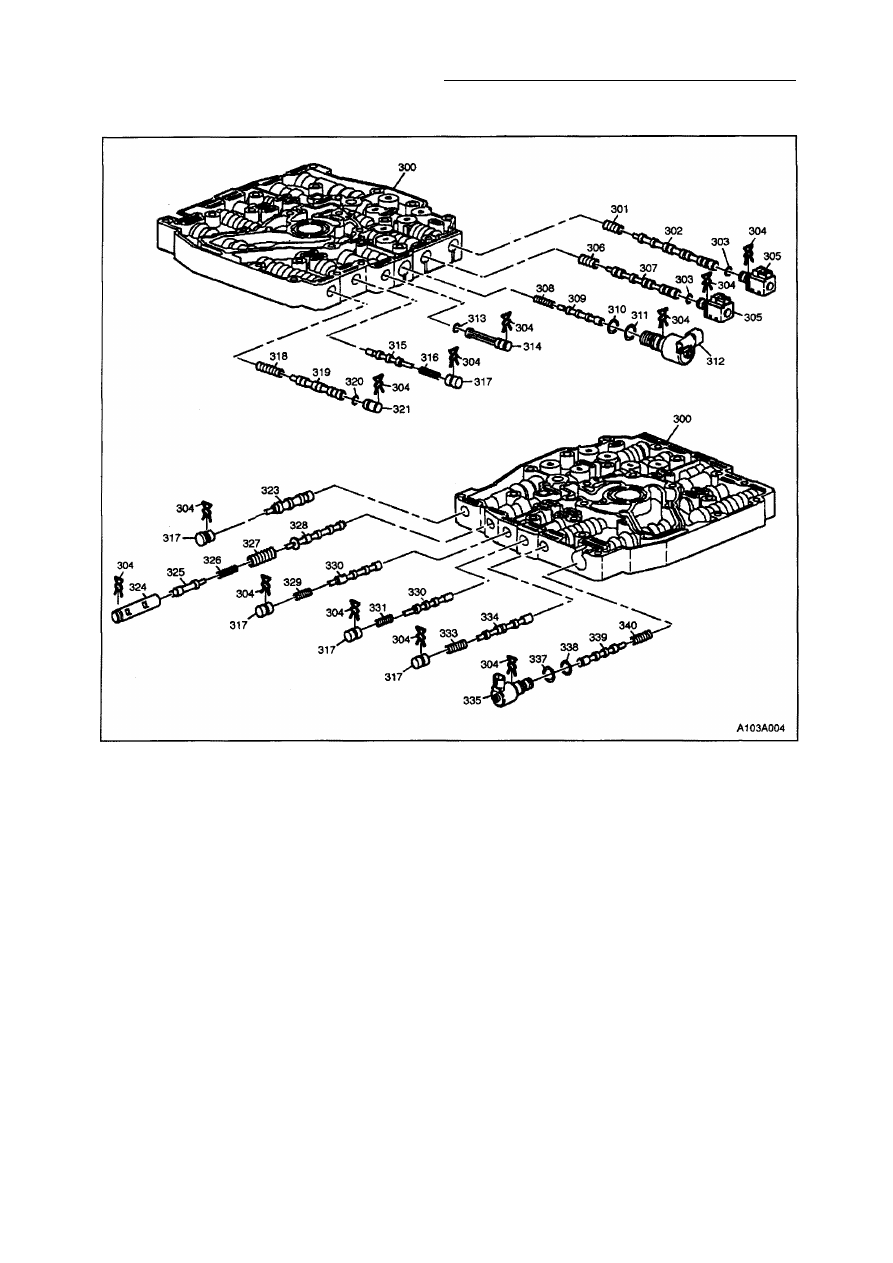

ГИДРАВЛИЧЕСКАЯ ПАНЕЛЬ УПРАВЛЕНИЯ

300. Корпус панели управления
301. Пружина клапана распределителя

переключения 1-2

302. Клапан распределителя переключения

1-2

303. Уплотнительное кольцо (ЭМК А и

ЭМК В)

304. Пружинный хомут
305. ЭМК (А и В) переключения передач
306. Пружина клапана распределителя

переключения 2-3

307. Клапан распределителя переключения

2-3

308. Пружина клапана регулятора

давления по нагрузке

309. Клапан регулятора давления по

нагрузке

310. Уплотнительное кольцо ЭМК

регулятора давления

311. Уплотнительное кольцо ЭМК

регулятора давления

312. ЭМК регулятора давления
313. Уплотнительное кольцо фильтра

314. Фильтр гидравлического контура ЭМК
315. Клапан ограничителя давления в

гидравлическом контуре ЭМК

316. Пружина клапана ограничителя

давления в гидравлическом контуре

ЭМК

317. Пробка
318. Пружина клапана распределителя

переключения 3-4

319. Клапан распределителя переключения

3-4

320. Уплотнительное кольцо

распределителя переключения 3-4

321. Пробка распределителя

переключения 3-4

322. Пружина клапана распределителя

демпферов переключения 1-2, 3-4

323. Клапан распределителя демпферов

переключения 1-2, 3-4

324. Втулка бустерного клапана
325. Бустерный клапан регулятора

давления

326. Пружина бустерного клапана

5А - 24 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

327. Пружина клапана регулятора

давления в главной магистрали

328. Клапан регулятора давления в

главной магистрали

329. Пружина клапана распределителя

демпфера переключения 2-3

330. Клапан распределителя демпфера

переключения 2-3

331. Пружина клапана распределителя-

ограничителя давления ФБГ

332. Клапан распределителя-ограничителя

давления ФБГ

333. Пружина клапана распределителя

управления ФБГ

334. Клапан распределителя управления

ФБГ

335. ЭМК ФБГ
337. Уплотнительное кольцо ЭМК ФБГ
338. Уплотнительное кольцо ЭМК ФБГ
339. Клапан распределителя ЭМК ФБГ
340. Пружина клапана распределителя

ЭМК ФБГ

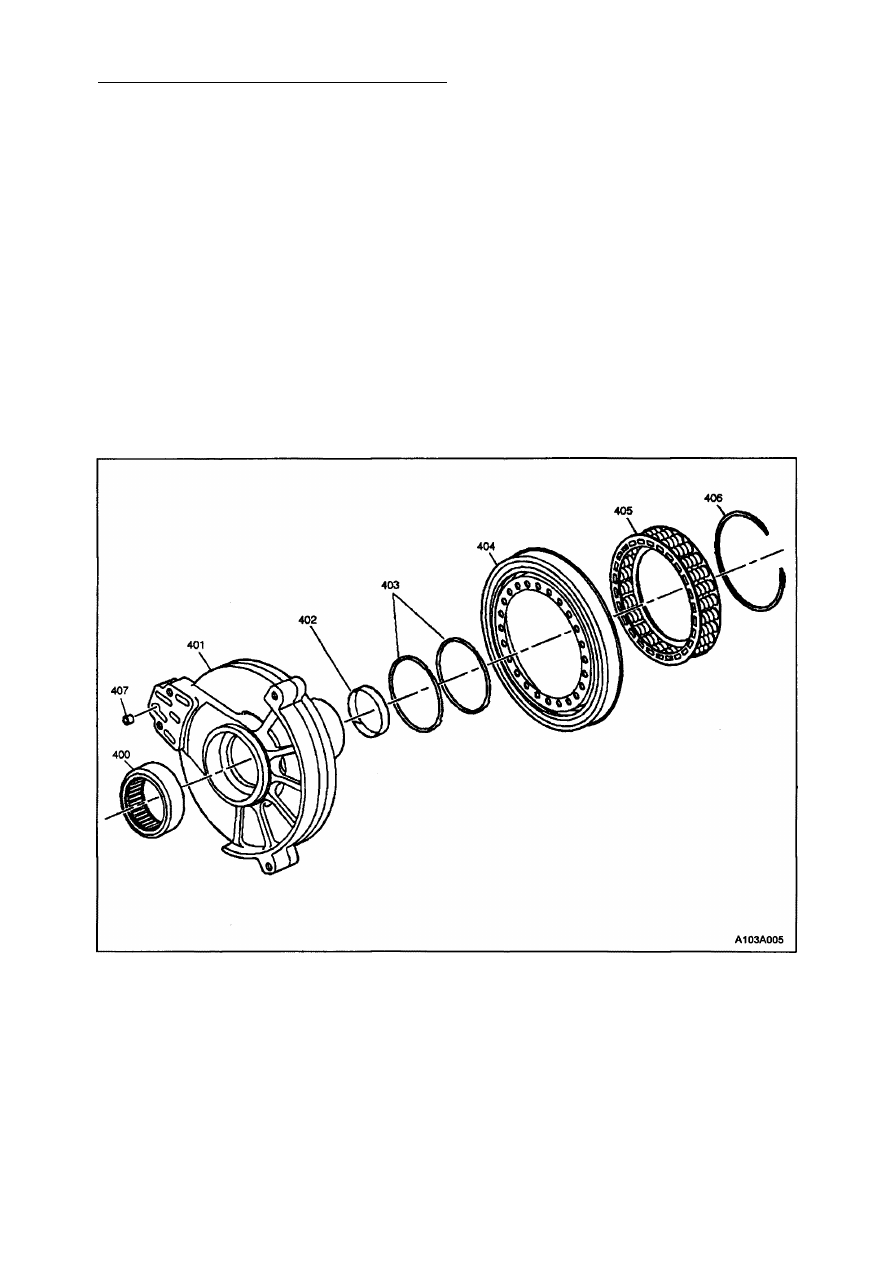

ОПОРНЫЙ ПОДШИПНИК ВЕДОМОЙ ЗВЕЗДОЧКИ /

ФРИКЦИОН ВТОРОЙ ПЕРЕДАЧИ

400. Опорный подшипник ведомой

звездочки

401. Опора ведомой звездочки
402. Втулка опоры ведомой звездочки
403. Уплотнительное кольцо
404. Поршень (в сборе с уплотнениями)

сервоцилиндра фрикциона 2-й
передачи

405. Блок пружин фрикциона 2-й передачи
406. Пружинное кольцо фрикциона 2-й

передачи

407. Клапан корпуса фрикциона средней

передачи и передачи заднего хода

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 25

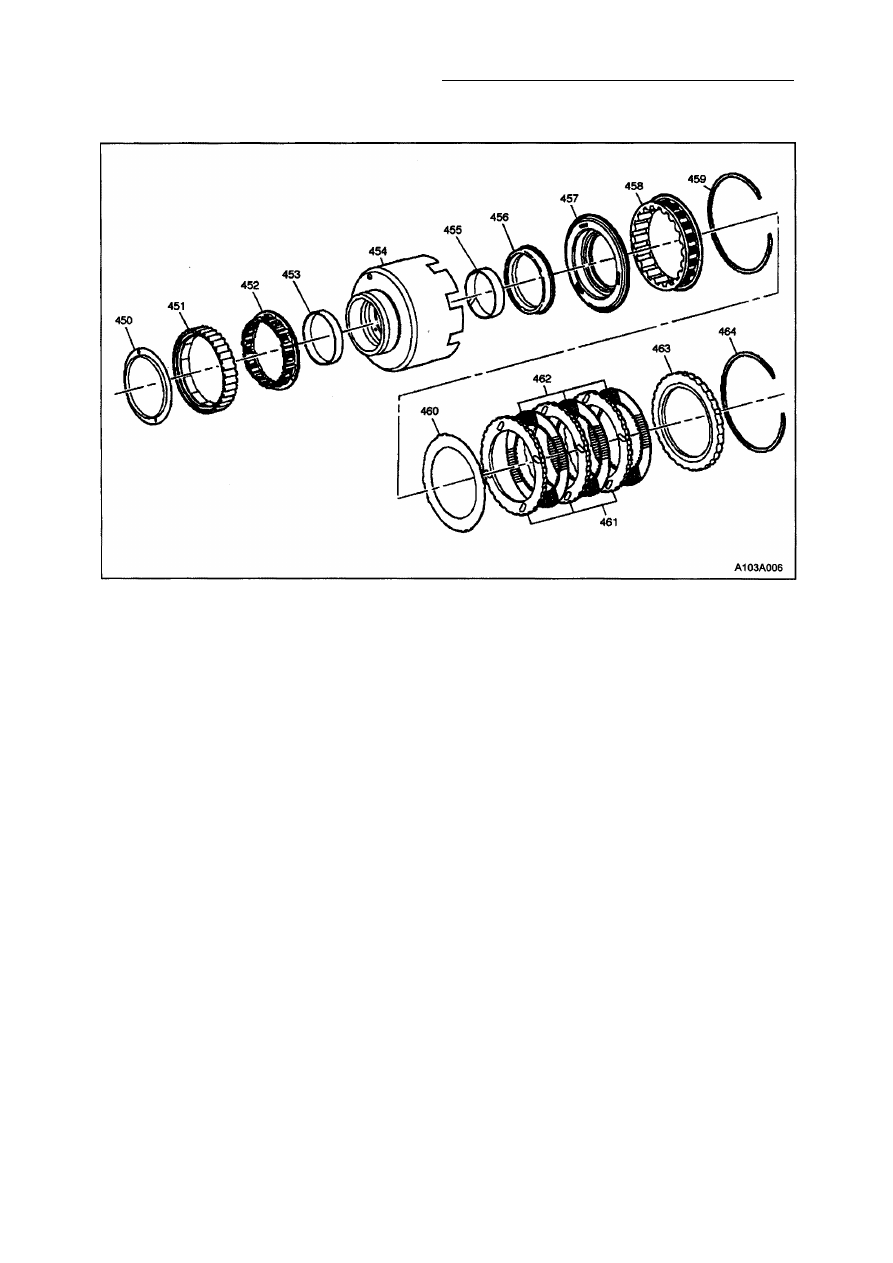

УЗЕЛ ВХОДНОГО ФРИКЦИОНА ЗАДНЕГО ХОДА

450. Упорное кольцо муфты свободного

хода 2-й передачи

451. Наружное профилированное кольцо

муфты свободного хода 2-й передачи

452. Сепаратор муфты свободного хода в

сборе с роликами

453. Втулка фрикциона заднего хода
454. Барабан фрикциона заднего хода
455. Втулка фрикциона заднего хода
456. Уплотнение с кольцом-держателем

фрикциона заднего хода

457. Поршень в сборе фрикциона заднего

хода

458. Блок пружин фрикциона заднего хода
459. Пружинное кольцо
460. Волнистый диск фрикциона заднего

хода

461. Стальной диск фрикциона заднего

хода

462. Диск с накладками из волокнистого

материала

463. Упорный диск
464. Пружинное кольцо

5А - 26 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

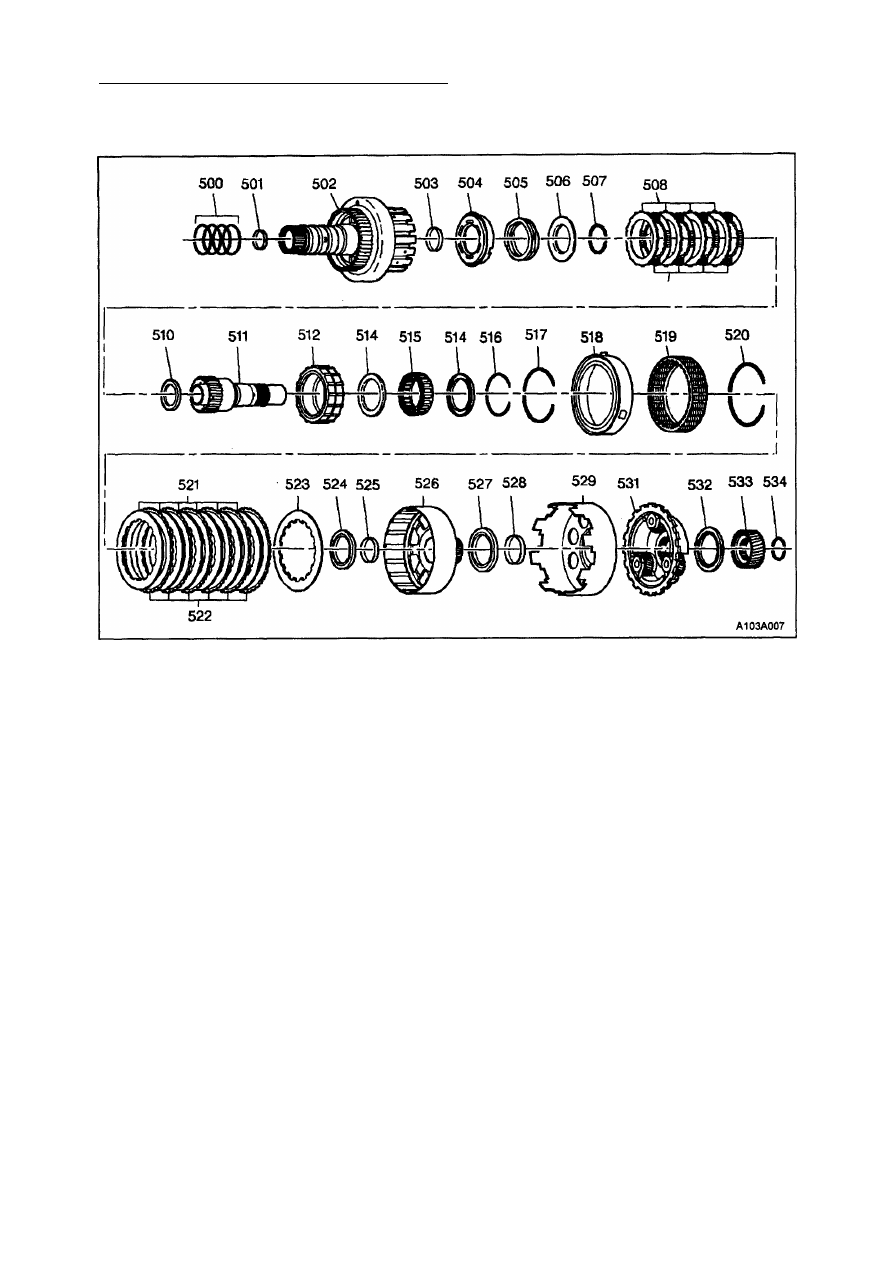

УЗЕЛ ФРИКЦИОНА ПРЯМОЙ ПЕРЕДАЧИ И ТОРМОЖЕНИЯ ДВИГАТЕЛЕМ

500. Уплотнительное кольцо входного вала
501. Втулка входного вала
502. Барабан фрикциона прямой передачи

и торможения двигателем с входным
валом

503. Втулка между корпусом фрикциона

прямой передачи и длинной полуосью

504. Поршень в сборе с уплотнением
505. Пружина фрикциона торможения

двигателем

506. Упорный диск
507. Пружинное кольцо
508. Стальной диск

509. Диск с накладками из волокнистого

материала

510. Упорный подшипник
511. Вал солнечной шестерни второго

планетарного ряда в сборе с
внутренним кольцом муфты

свободного хода

512. Наружное кольцо кулачковой муфты

свободного хода

514. Торцовое кольцо муфты свободного

хода (2 шт.)

515. Муфта свободного хода в сборе
516. Пружинное кольцо
517. Пружинное кольцо
518. Поршень сервоцилиндра фрикциона

прямой передачи

519. Блок возвратных пружин фрикциона

прямой передачи

520. Пружинное кольцо для фиксации

пружин фрикциона прямой передачи

521. Стальной диск
522. Диск с волокнистыми накладками
523. Упорный диск
524. Упорный подшипник
525. Втулка вала водила
526. Барабан фрикциона в сборе с валом

водила

527. Упорный подшипник
528. Втулка солнечной шестерни
529. Барабан солнечной шестерни
531. Водило планетарной передачи
532. Упорный подшипник (между

солнечной шестерней и водилом)

533. Солнечная шестерня
534. Пружинное кольцо
