Chevrolet Lanos / Daewoo Lanos. Руководство по обслуживанию - часть 227

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А -19

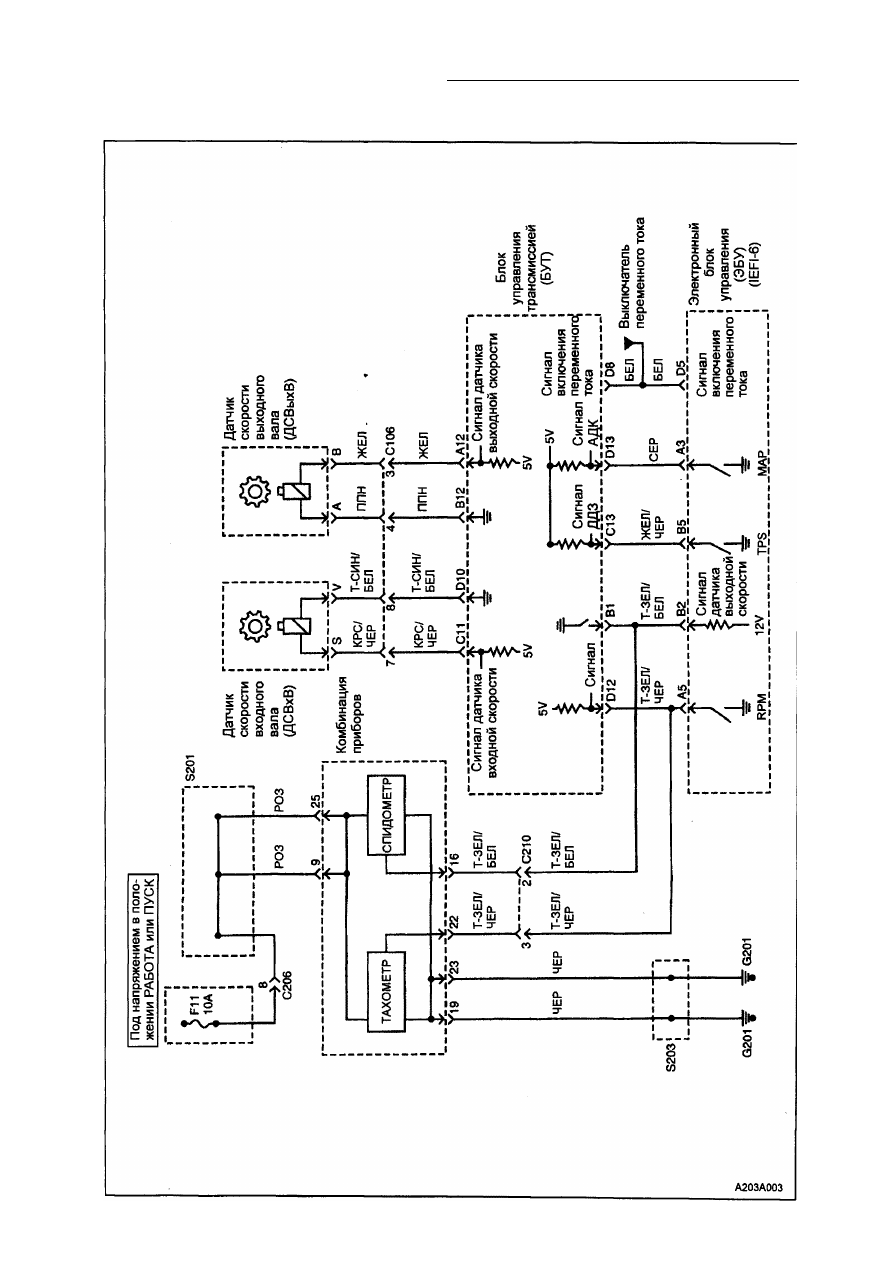

БЛОК УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (3 ИЗ 4)

5А - 20 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

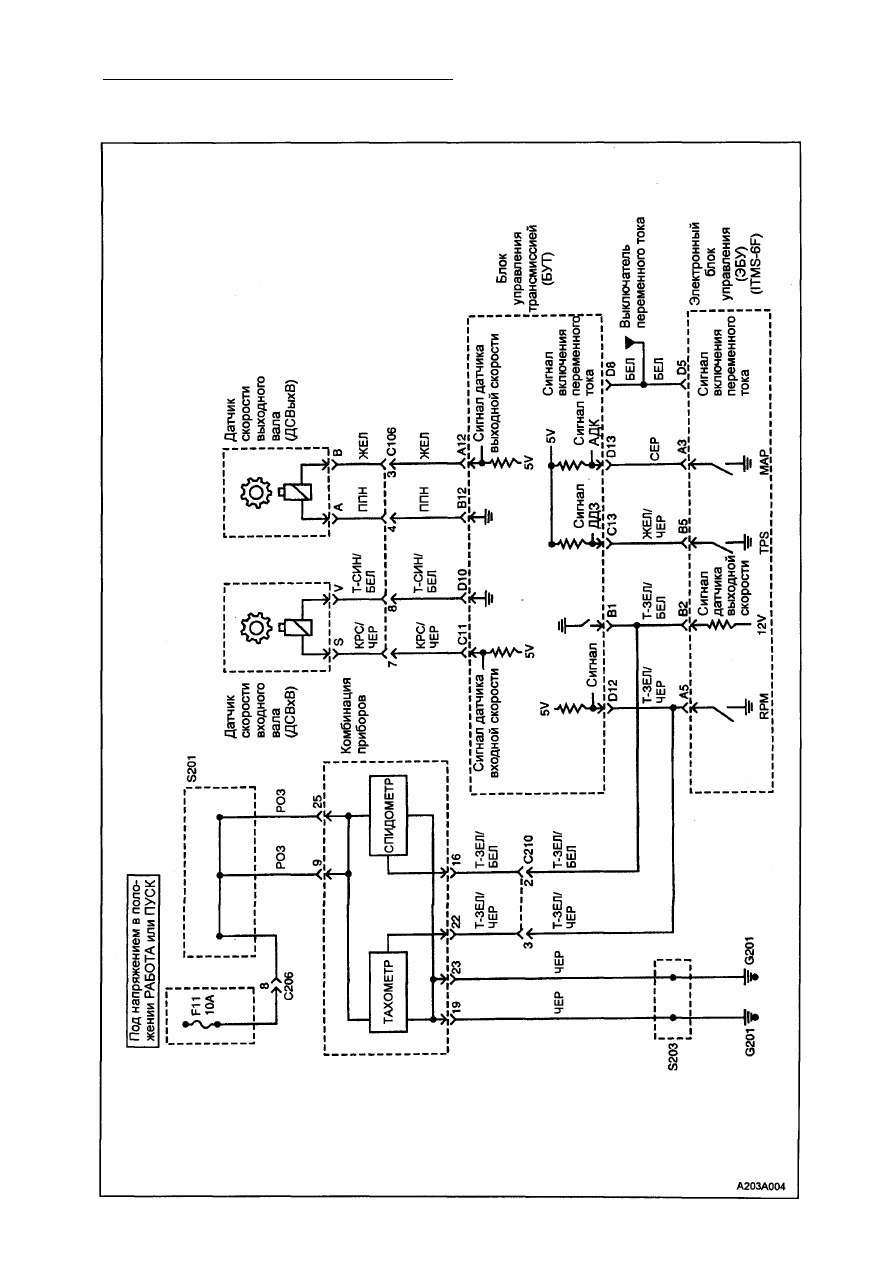

БЛОК УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (4 ИЗ 4)

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 21

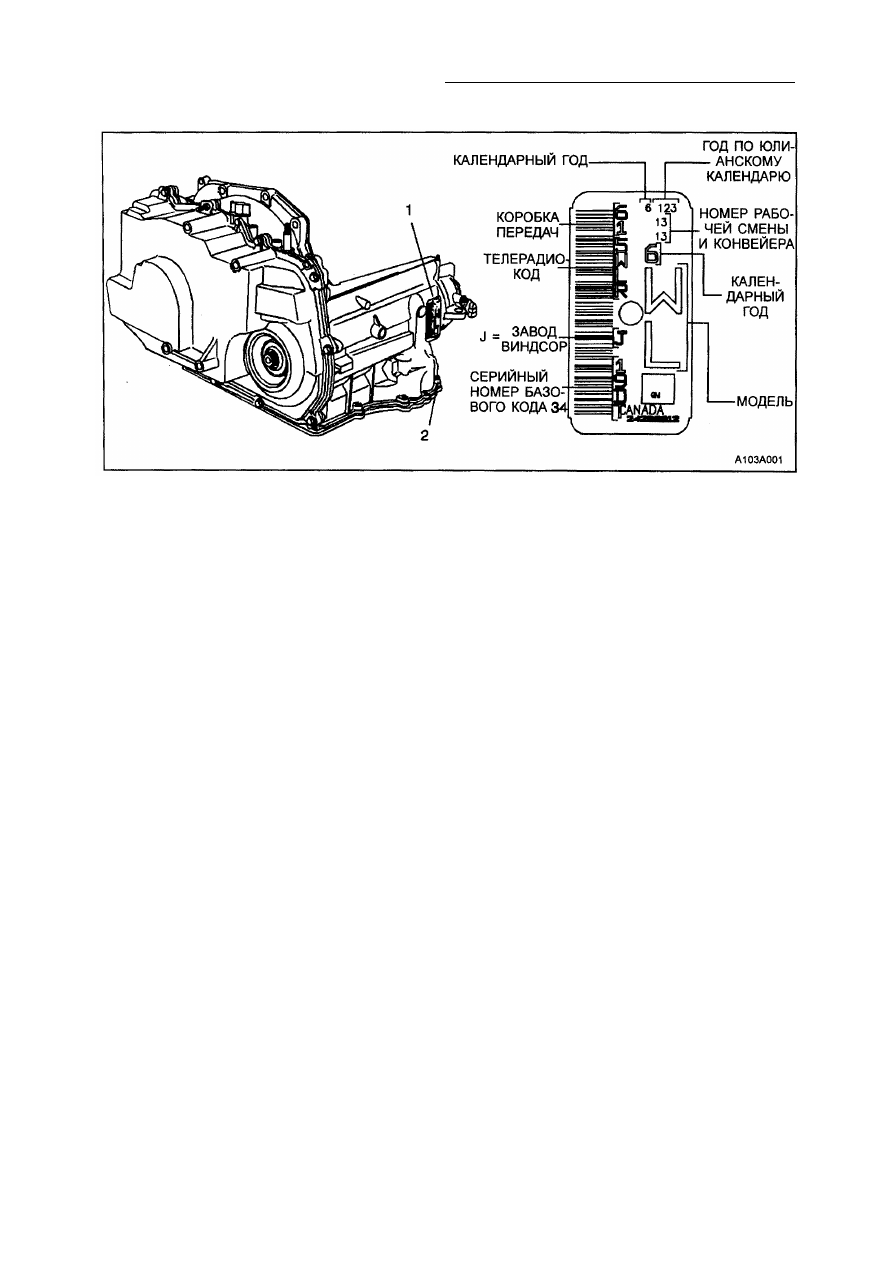

И Д Е Н Т И Ф И К А Ц И О Н Н А Я  Т А Б Л И Ч К А  К О Р О Б К И  П Е Р Е Д А Ч

5А - 22 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

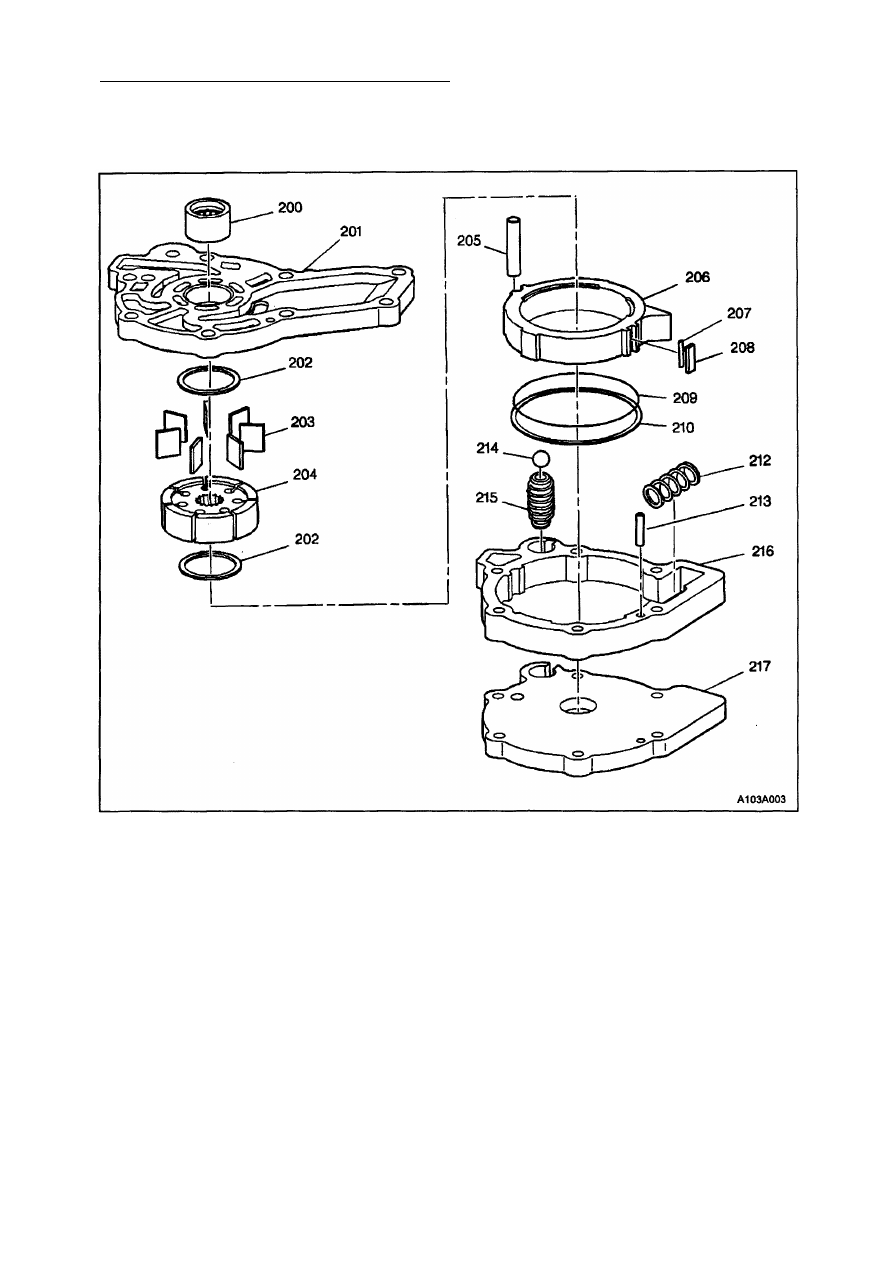

ГИДРАВЛИЧЕСКИЙ НАСОС ТРАНСМИССИИ

200. Узел подшипника с уплотнением 209. Уплотнение статора

201. Распределительная пластина насоса 210. Уплотнение статора

202. Уплотнения ротора 212. Пружина статора

203. Лопасти 213. Установочный штифт

204. Ротор 214. Шарик предохранительного клапана

205. Ось статора 215. Пружина предохранительного клапана

206. Качающийся статор 216. Корпус насоса

207. Прижим уплотнения 217. Крышка

208. Уплотнение статора
