АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 35

16. Болт крепления панели управления
17. Фильтр
18. Гидравлическая панель управления
19. Вал привода масляного

гидравлического насоса

20. Болт опоры распределительной

пластины

21. Опора распределительной пластины
22. Прокладка между панелью

управления и пластиной

23. Распределительная пластина панели

управления

24. Прокладка между распределительной

панелью и пластиной

25А.Болт распределительной панели/

Болт крышки сервоцилиндра тормоза

25В.Болт распределительной панели/

Болт крышки сервоцилиндра тормоза

25С.Болт распределительной панели/

Болт крышки сервоцилиндра тормоза

26. Шариковые обратные клапаны
27.Распределительная панель
28. Прокладка между картером и

распределительной панелью

29А.Поршень демпфера переключения

передач (1-2, 2-3 и 3-4)

29В.Поршень демпфера переключения

передач (1-2, 2-3 и 3-4)

29С.Поршень демпфера переключения

передач (1-2, 2-3 и 3-4)

З0А.Уплотнительное кольцо поршня

демпфера переключения передач

(1-2, 2-3 и  3 ^ )

З0В.Уплотнительное кольцо поршня

демпфера переключения передач

(1-2, 2-3 и 3-4)

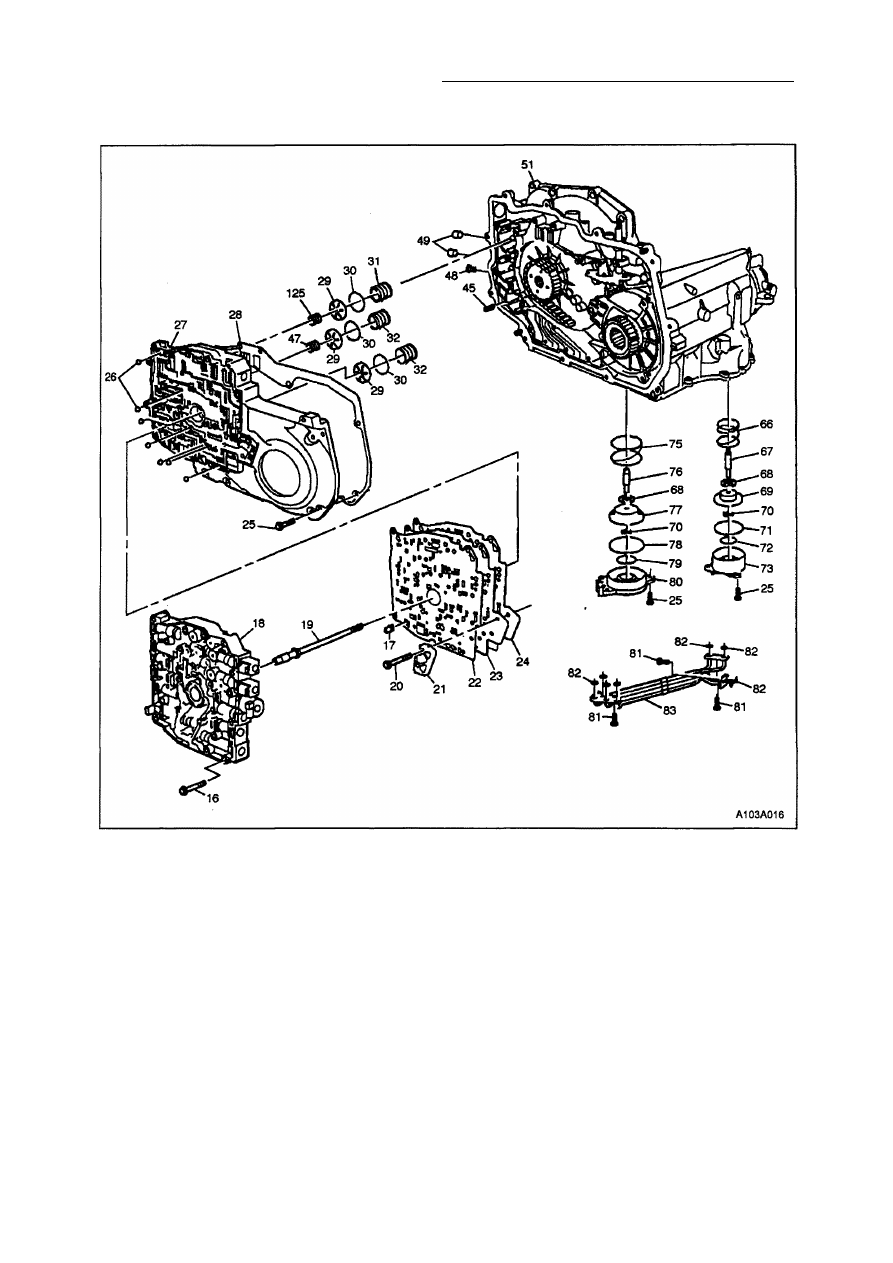

КАРТЕР И ЕГО СОСТАВЛЯЮЩИЕ (2 ИЗ 3)

5А - 36 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

З0С.Уплотнительное кольцо поршня

демпфера переключения передач

(1-2, 2-3 и 3-4)

31. Возвратная пружина поршня

демпфера переключений 1-2

32А. Возвратные пружины поршней

демпферов переключений 2-3 и 3-4

32В.Возвратные пружины поршней

демпферов переключений 2-3 и 3-4

45. Установочный штифт

распределительной панели

48. Пробка гидравлической магистрали
49. Уплотнители трубопроводов

теплообменника

51. Картер трансмиссии
66. Возвратная пружина поршня (тормоз

1-й передачи и заднего хода)

67. Шток (тормоз 1-й передачи и заднего

хода)

68А.Буферная пружина
68В.Буферная пружина

69. Поршень сервоцилиндра (тормоз 1-й

передачи и заднего хода)

70А.Пружинное кольцо сервоцилиндра
70В.Пружинное кольцо сервоцилиндра

71. Уплотнение поршня сервоцилиндра

(тормоз 1-й передачи и заднего хода)

72. Уплотнение крышки сервоцилиндра

(тормоз 1-й передачи и заднего хода)

73. Крышка сервоцилиндра (тормоз 1-й

передачи и заднего хода)

75. Возвратная пружина поршня

сервоцилиндра (тормоз 2-й и 4-й
передач)

76. Шток сервоцилиндра (тормоз 2-й и

4-й передач)

77. Поршень сервоцилиндра (тормоз 2-й

и 4-й передач)

78. Уплотнение поршня сервоцилиндра

(тормоз 2-й и 4-й передач)

79. Уплотнение крышки сервоцилиндра

(тормоз 2-й и 4-й передач)

80. Крышка сервоцилиндра (тормоз 2-й и

4-й передач)

81А.Болт трубопроводов/болт поддона
81В.Болт трубопроводов/болт поддона
81С.Болт трубопроводов/болт поддона
82А.Уплотнительное кольцо

трубопроводов подачи масла

82В.Уплотнительное кольцо

трубопроводов подачи масла

82С.Уплотнительное кольцо

трубопроводов подачи масла

82D.Уплотнительное кольцо

трубопроводов подачи масла

83. Трубопроводы подачи масла

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 37

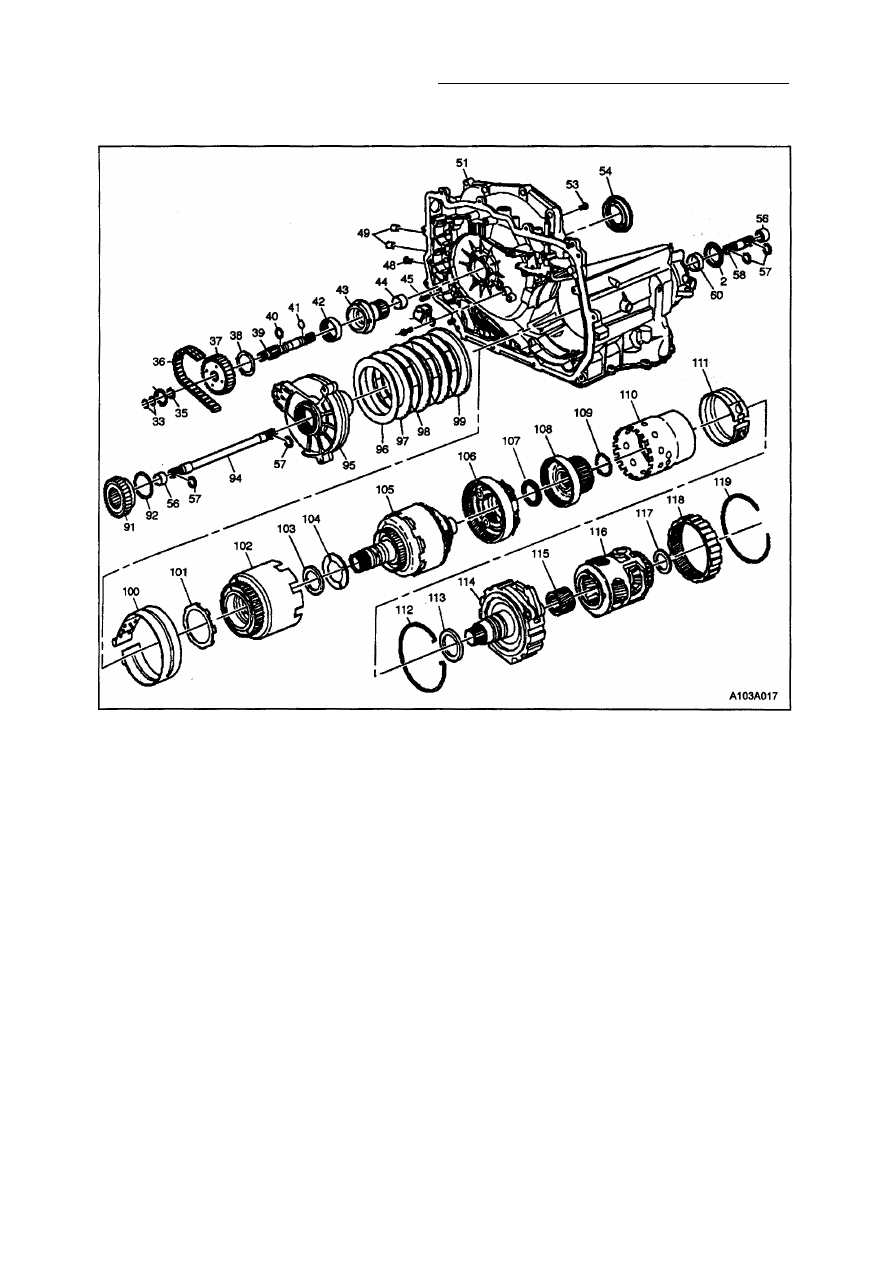

КАРТЕР И ЕГО СОСТАВЛЯЮЩИЕ (3 ИЗ 3)

2. Уплотнение полуоси

15. Болт крепления кронштейна жгута

электропроводки к датчику угловой
скорости входного вала

33. Уплотнительное кольцо между

турбинным валом и ведущей
звездочкой

35. Пружинное кольцо (между турбинным

валом и ведущей звездочкой)

36. Ведущая цепь
37. Ведущая звездочка
38. Упорная шайба (между ведущей

звездочкой и опорой)

39. Турбинный вал
40. Уплотнительное кольцо между

турбинным валом и опорой

41. Уплотнительное кольцо

гидротрансформатора

42. Подшипник опоры ведущей звездочки
43. Опора ведущей звездочки
44. Втулка опоры ведущей звездочки
45. Установочный штифт

распределительной панели

46. Датчик угловой скорости входного

вала

48. Пробка гидравлической магистрали
49. Уплотнители трубопроводов

теплообменника

5 1 . Картер трансмиссии
52. Пробка с сапуном
53. Винт опоры ведущей звездочки
54. Уплотнение гидротрансформатора
56. Уплотнительная втулка длинной/

короткой полуосей

57А. Пружинное кольцо длинной/ короткой

полуосей

57В.Пружинное кольцо длинной/ короткой

полуосей

57С.Пружинное кольцо длинной/ короткой

полуосей

58. Короткая полуось
60. Втулка между картером и главной

передачей

9 1 . Ведомая звездочка
92. Упорная шайба (между ведомой

звездочкой и опорой)

94. Длинная полуось
95. Опора ведомой звездочки в сборке
96. Волнистый диск (фрикцион 2-й

передачи)

5А - 38 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

97. Стальной диск (фрикцион 2-й

передачи)

98. Диск с накладками из волокнистого

материала (фрикцион 2-й передачи)

99. Упорный диск (фрикцион 2-й

передачи)

100. Тормозная лента (тормоз 2-й и 4-й

передач)

101. Упорная шайба между опорой и

фрикционом заднего хода

102. Фрикцион заднего хода в сборе с

муфтой свободного хода 2-й передачи

103. Упорный подшипник
104. Селективная упорная шайба
105. Блок фрикционов (прямой передачи и

торможения двигателем) в сборе с

первым планетарным рядом

106. Водило в сборе
107. Упорный подшипник
108. Эпицикл со ступицей фрикциона

передач переднего хода

109. Упорная шайба

110. Фрикцион передач переднего хода в

сборе

111. Тормозная лента (тормоз 1-й

передачи и заднего хода)

112. Пружинное кольцо (между опорой

фрикциона передач переднего хода и
картером)

113. Упорный подшипник
114. Опора фрикциона передач переднего

хода в сборе

115. Солнечная шестерня главной

передачи

116. Главная передача и дифференциал в

сборе

117. Упорный подшипник
118. Эпицикл главной передачи

119. Промежуточное кольцо между

картером и эпициклом
