ЗА -14 ПРИВОД КОЛЕС С АВТОМАТИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ

ОБЩЕЕ ОПИСАНИЕ И

УПРАВЛЕНИЕ СИСТЕМОЙ

ПЕРЕДНЯЯ  В Е Д У Щ А Я ПОЛУОСЬ

О б щ е е  о п и с а н и е

Ведущие полуоси являются шарнирными

узлами, которые передают крутящий мо­

мент от коробки передач на передние ко­

леса. Каждая ось в сборе состоит из внут­

реннего и наружного шарниров равных уг­

ловых скоростей, соединенных с валом оси.

Внутренний шарнир имеет угловую и осе­
вую степени свободы. Наружный шарнир

также имеет угловую степень свободы,

однако он не может перемещаться по оси.

Ведущие полуоси используют один тип
наружного шарнира и один тип внутреннего
шарнира. Внутренние концы обеих ведущих
полуосей включают в себя охватывающий
щлиц, который устанавливается поверх
части оси, выступающей из коробки
передач.

ПРИВОД КОЛЕС С МЕХАНИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ ЗВ -1

РАЗДЕЛ 3В

ПРИВОД КОЛЕС С МЕХАНИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ

СОДЕРЖАНИЕ

Моменты затяжки резьбовых соединений 3В-1

Специальные инструменты 3В-2

Набор специальных инструментов 3В-2

Передняя ведущая полуось 3В-2

Техническое обслуживание и ремонт 3В-4

Сборка и разборка передней подвески 3В-4

Ремонт полуосей 3В-8

Защитный чехол наружного шарнира 3В-8

Защитный чехол шарнира 3В-10

Общее описание и управление системой 3В-12

Передняя ведущая полуось 3В-12

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Наименование

Н•м

Фунт-

фут

Фунт-

дюйм

Начальный момент затяжки гайки ведущей полуоси

100

74

-

Конечный момент затяжки гайки ведущей полуоси

20

15

-

Начальный момент затяжки фасонной гайки ведущей полуоси

180

134

-

Конечный момент затяжки фасонной гайки ведущей полуоси

50+60°  37+60°

-

Гайка нижнего шарового шарнира

70

52

-

Гайка рулевой тяги

60

44

-

Колесные болты

90

66

-

ЗВ - 2 ПРИВОД КОЛЕС С МЕХАНИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

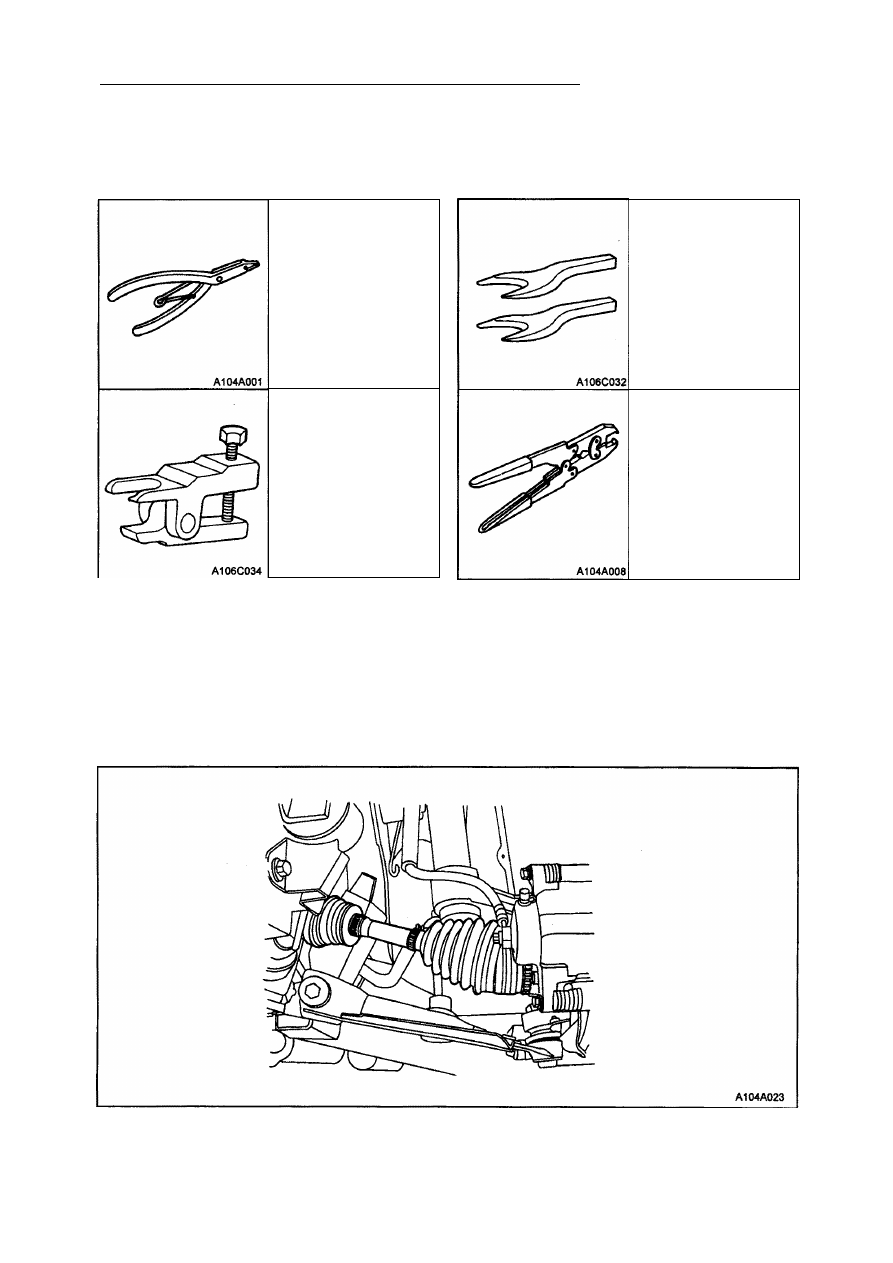

НАБОР СПЕЦИАЛЬНЫХ ИНСТРУМЕНТОВ

Съемник ведущей

полуоси КМ-460-А

Плоскогубцы для

защитного чехла

J-35566

Круглогубцы для

хомутов J-8059

Съемник шарового

шарнира КМ-507-В

ПЕРЕДНЯЯ ВЕДУЩАЯ ПОЛУОСЬ

ПРИВОД КОЛЕС С МЕХАНИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ ЗВ - 3

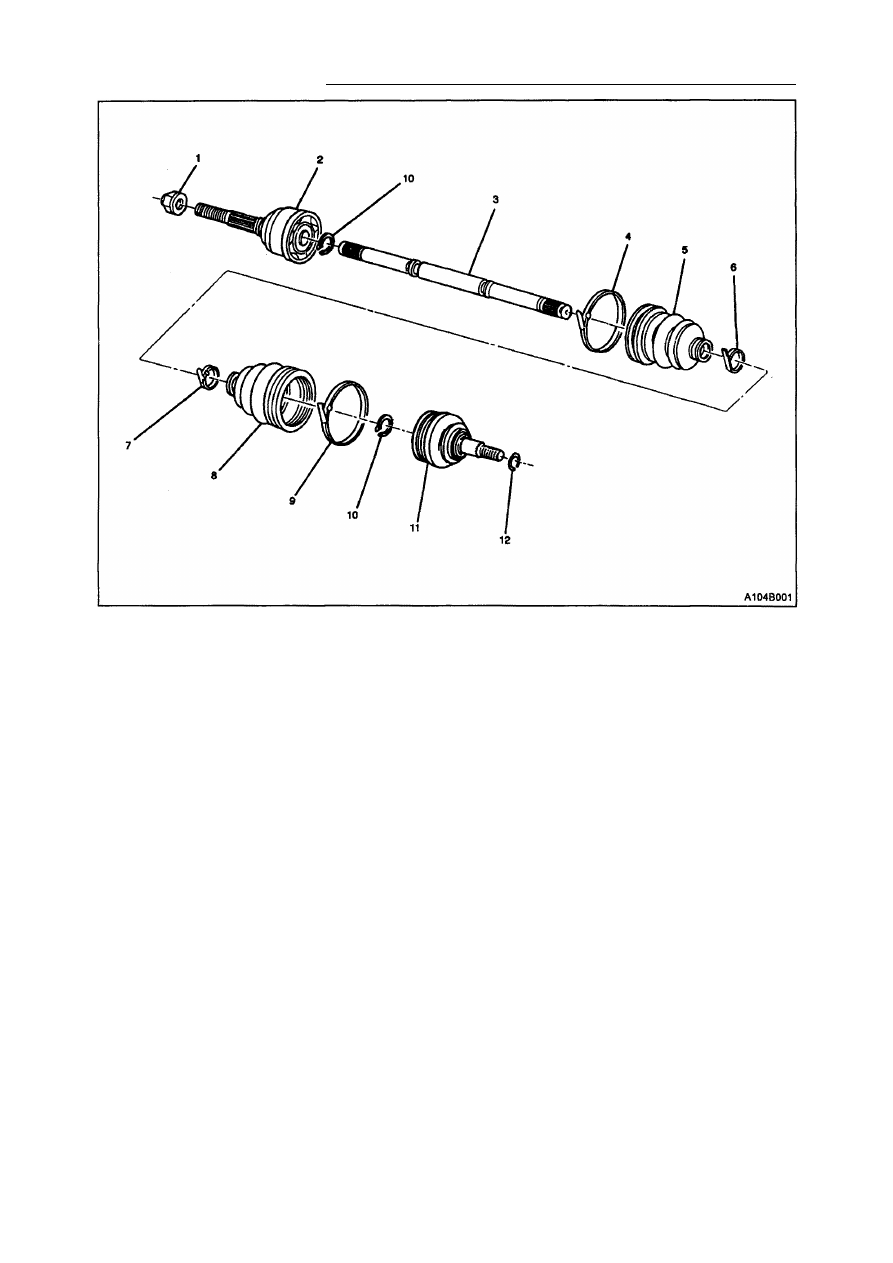

1. Фасонная гайка.

2. Шарнир равных угловых скоростей.
3. Ведущая полуось.
4. Удерживающий хомут защитного чехла.
5. Защитный чехол наружного шарнира оси.
6. Удерживающий хомут защитного чехла.
7. Удерживающий хомут защитного чехла.
8. Защитный чехол внутреннего шарнира оси.
9. Удерживающий хомут защитного чехла.

10. Стопорное кольцо обоймы подшипника.
11. Шарнир с поперечными пазами.
12. Стопорное кольцо.
