Chevrolet Lanos / Daewoo Lanos. Руководство по обслуживанию - часть 217

ЗА - 6 ПРИВОД КОЛЕС С АВТОМАТИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ

Сборка передней подвески
Предостережение: Не повреждайте за­
щитные чехлы.

1. Очистите сальники ступицы и картера

коробки передач.

2. Вставьте ведущую полуось в картер

коробки передач.

3. Установите ступицу колеса на полуось.

4. Произведите монтаж поворотного кула­

ка на нижний шаровой шарнир.

5. Вставьте рулевую тягу в узел стойка/

кулак и поставьте гайку рулевой тяги.

Затяжка

Затяните гайку рулевой тяги до ве­
личины 60 Н•м.

ПРИВОД КОЛЕС С АВТОМАТИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ ЗА-7

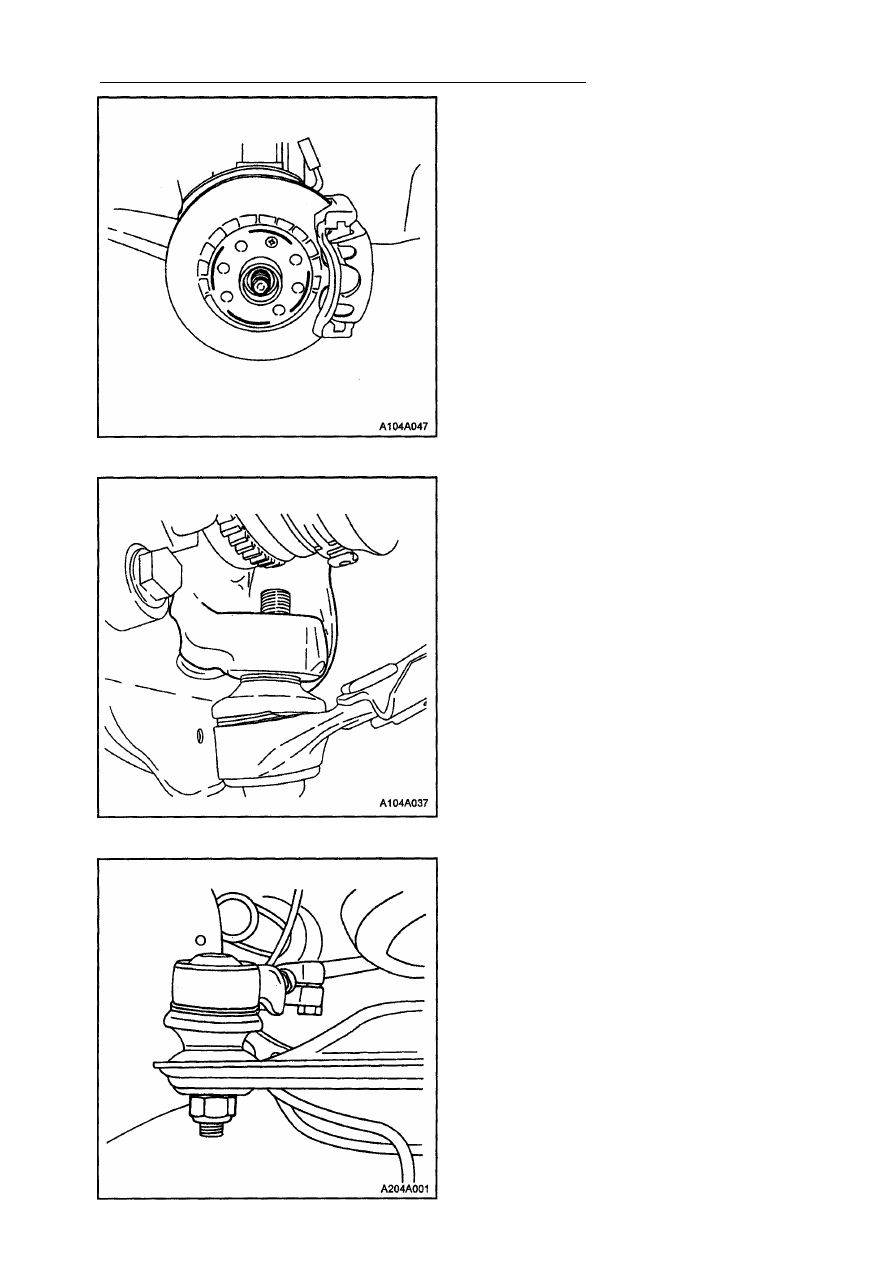

6. Поставьте гайку нижнего шарового

шарнира.

Затяжка
Затяните гайку нижнего шарового

шарнира до величины 70 Н•м.

7. Установите, не затягивая, новую фа­

сонную гайку ведущей полуоси. Всегда

используйте только новую гайку.

8. Поставьте колеса. Установите, не за­

тягивая, болты. Обратитесь к разделу

2Е "Шины и колеса".

9. Опустите автомобиль.

Затяжка
Затяните колесные болты до величи­

ны 90 Н•м.

10. Затяните фасонную гайку ведущей по­

луоси до величины 180 Н•м. Ослабьте

гайку и перезатяните ее до величины
50 Н•м. Затем затяните эту гайку еще
на 60°.

11. Ударяйте по фасонной гайке керном

до тех пор, пока она не будет посажена

на свое место на ступице полуоси.

ЗА - 8 ПРИВОД КОЛЕС С АВТОМАТИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ

12. Установите удерживающий хомут на

нижний шаровой шарнир.

13. Поставьте нижние крышки двигателя.

Обратитесь к разделу 9N "Корпус
кузова".

14. Залейте до требуемого уровня жид­

кость в картер коробки передач.
Обратитесь к разделу 5А "Автома­
тическая коробка передач".

РЕМОНТ ПОЛУОСЕЙ

З А Щ И Т Н Ы Й ЧЕХОЛ

Н А Р У Ж Н О Г О ШАРНИРА

Необходимые инструменты
Круглогубцы для хомутов J-8059

Д е м о н т а ж

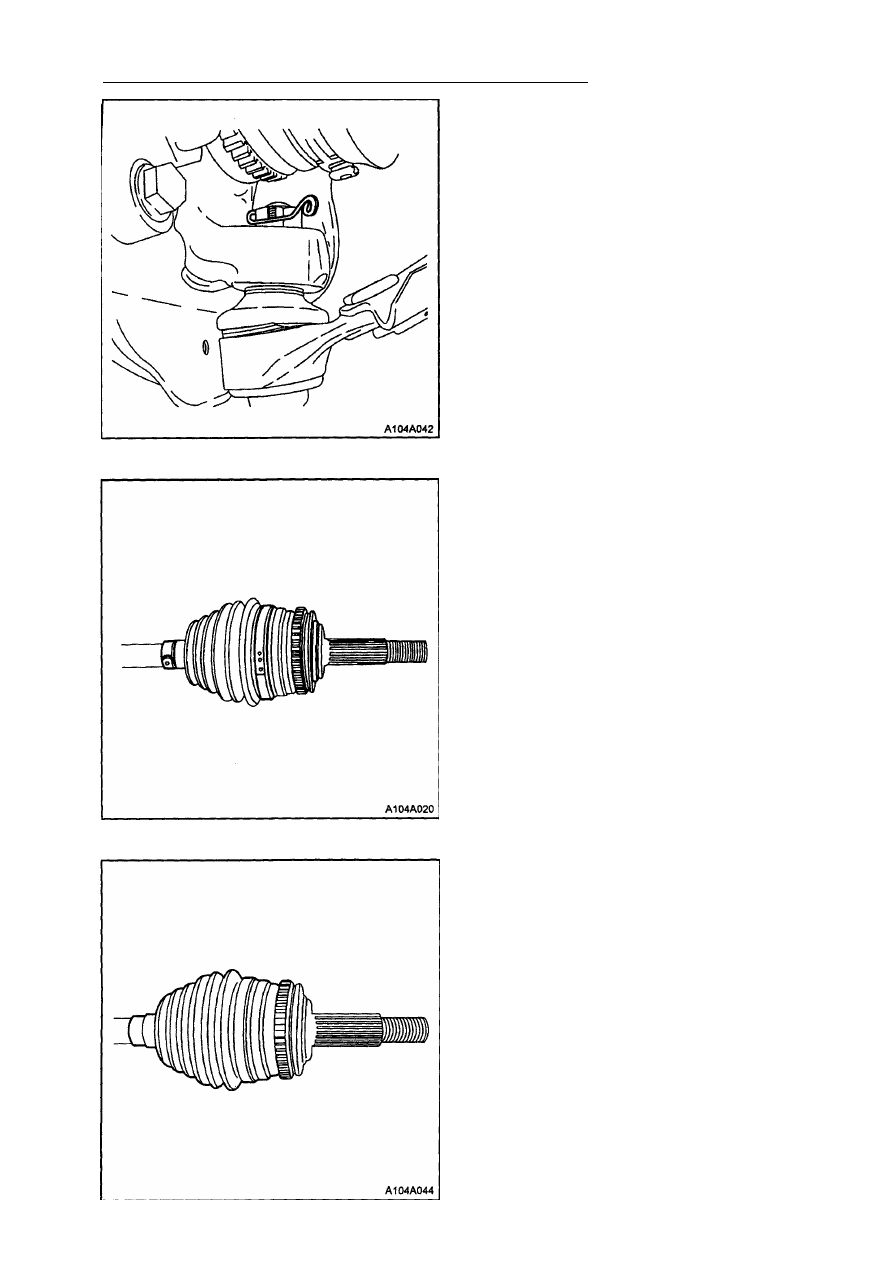

1. Снимите защитный чехол трехшипо-

вика внутреннего. Обратитесь к под­
разделу "Защитный чехол трехши-
повика внутреннего шарнира" дан­
ного раздела.

2. Снимите большой удерживающий хо­

мут защитного чехла наружного шар­
нира. Замените этот хомут.

3. Снимите малый удерживающий хо­

мут защитного чехла наружного шар­
нира. Замените этот хомут.

4. Удалите смазку с шарнира.

Предупреждение: Не отсоединяйте
ведущую полуось от наружного шар­
нира, а также не разбирайте наруж­
ный шарнир. Его составные части

хорошо подогнаны и не могут обслу­
живаться отдельно. Неправильная

сборка будет неблагоприятно вли­

ять и на его эксплуатационные ка­

чества, и на безопасность.

5. Снимите защитный чехол с шарнир­

ной сборки.

ПРИВОД КОЛЕС С АВТОМАТИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ ЗА - 9

Монтаж

Необходимые инструменты

Плоскогубцы для защитного чехла

J-26610

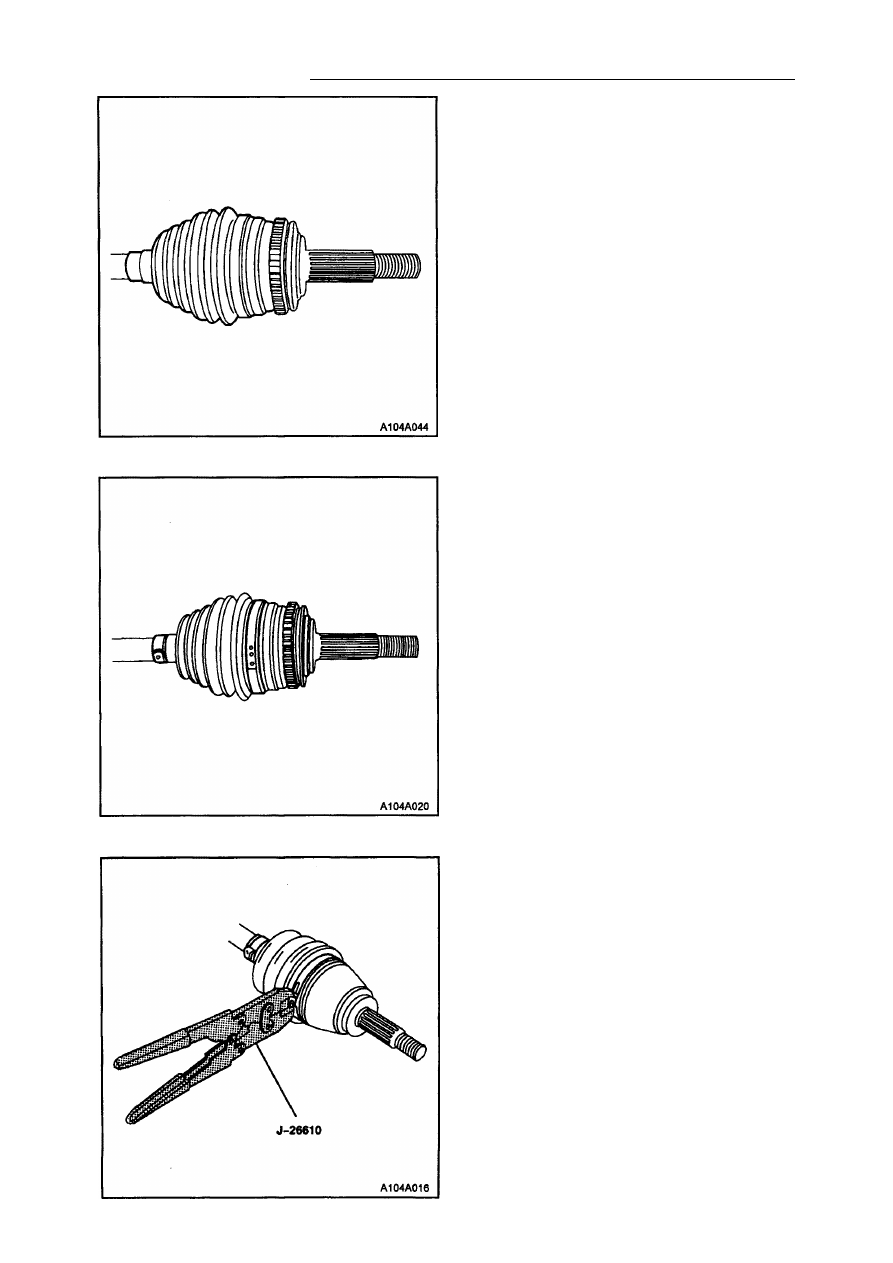

1. Установите защитный чехол на веду­

щую полуось.

2. Заполните защитный чехол шарнира

рекомендованной смазкой в коли­
честве 75-90 гр.

3. Поставьте новый большой удерживаю­

щий хомут защитного чехла и новый
малый удерживающий хомут защит­
ного чехла.

4. Защелкните новый малый удерживаю­

щий хомут защитного чехла и новый
большой удерживающий хомут защит­
ного чехла с помощью плоскогубцев

для защитного чехла J-26610.

5. Установите защитный чехол внутрен­

него треножного шарнира. Обрати­

тесь к подразелу "Защитный чехол
трехшиповика внутреннего шар-

нира"данного раздела.
