Chevrolet Lanos / Daewoo Lanos. Руководство по обслуживанию - часть 218

ЗА -10 ПРИВОД КОЛЕС С АВТОМАТИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ

ЗАЩИТНЫЙ ЧЕХОЛ

ТРЕХШИПОВИКА

ВНУТРЕННЕГО ШАРНИРА

Необходимые инструменты

Круглогубцы для хомутов J-8059

Демонтаж

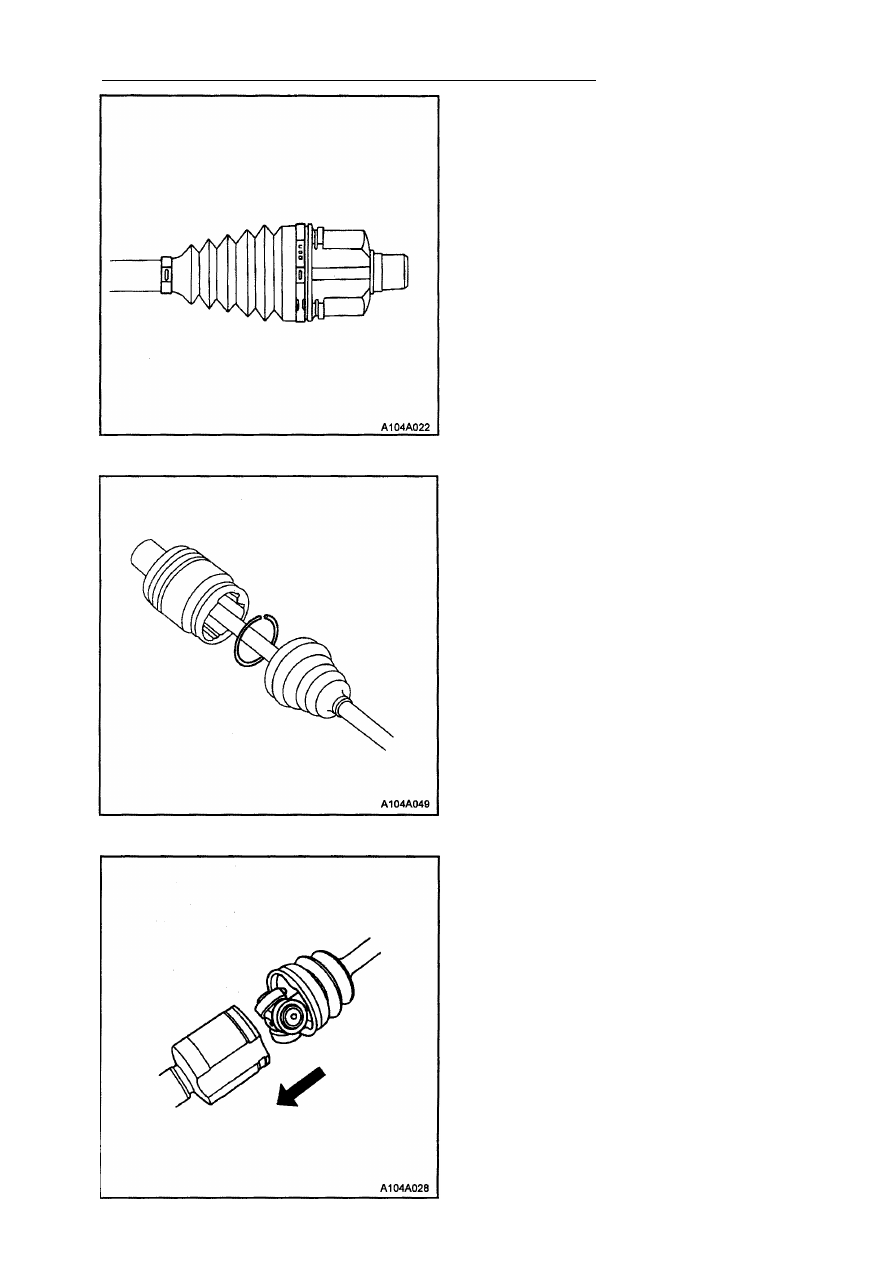

1. Удалите большой удерживающий хо­

мут защитного чехла. Замените этот
хомут.

2. Удалите малый удерживающий хомут

защитного чехла. Замените этот хо­
мут.

3. Снимите стопорное кольцо обоймы

подшипника.

4. Снимите корпус трехшиповика шарни­

ра с защитного чехла.

ПРИВОД КОЛЕС С АВТОМАТИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ ЗА -11

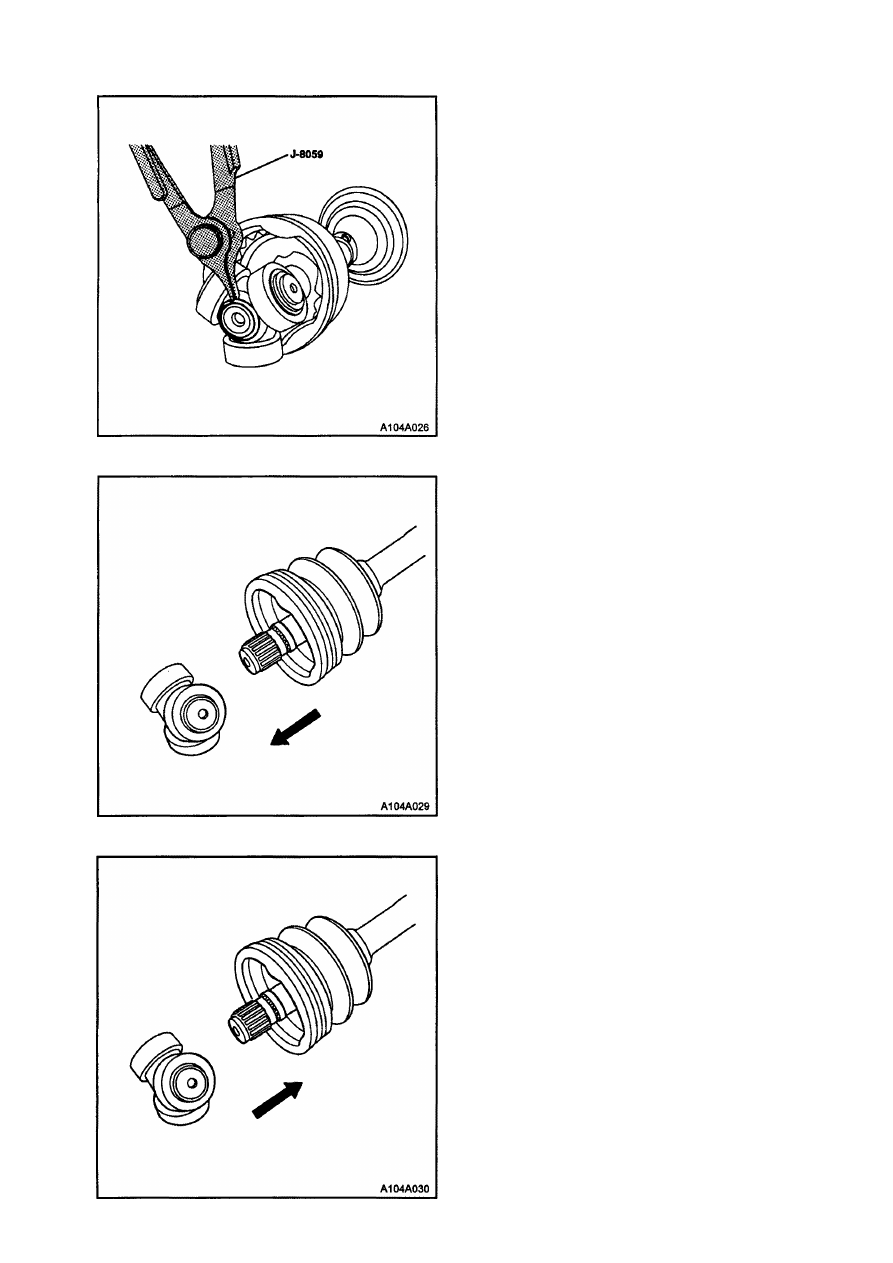

7. Снимите трехшиповик с ведущей по­

луоси.

8. Снимите защитный чехол трехшипо-

вика с ведущей полуоси.

Монтаж
Необходимые инструменты

Плоскогубцы для защитного чехла

J-26610

1. Установите на защитный чехол новый

малый удерживающий хомут защит­
ного чехла. Не защелкивайте удержи­
вающий хомут защитного чехла.

2. Поставьте защитный чехол на веду­

щую полуось.

3. Поставьте трехшиповик на ведущую

полуось.

5. Удалите смазку с трехшиповика.

6. Снимите стопорное кольцо полуоси с

помощью круглогубцев для хомутов

J-8059.

ЗА -12 ПРИВОД КОЛЕС С АВТОМАТИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ

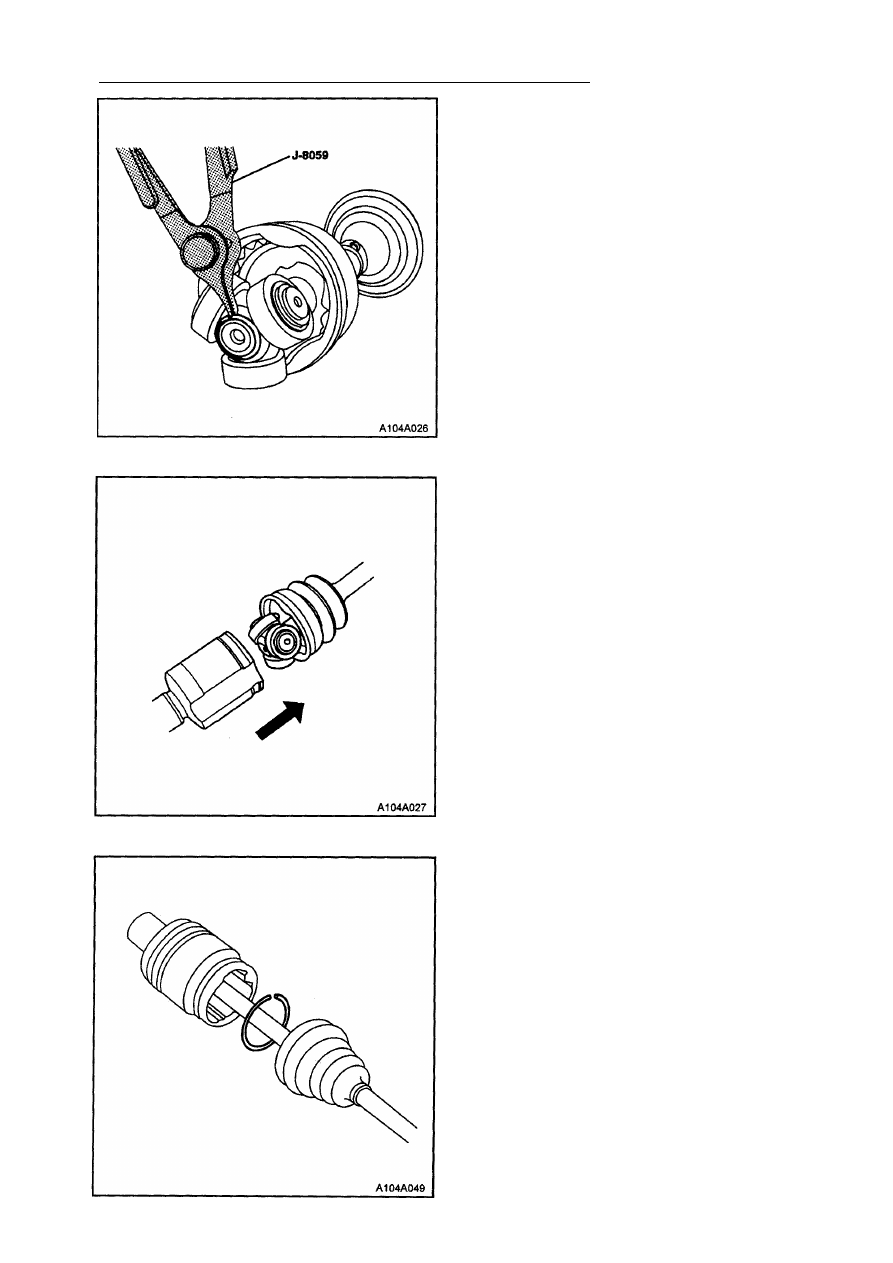

5. Заполните корпус трехшиповика 140-

160 г рекомендованной смазкой.

6. Установите корпус трехшиповника на

шарнир.

7. Поставьте стопорное кольцо обоймы

подшипника.

4. Установите на ведущую полуось сто­

порное кольцо полуоси с помощью

круглогубцев для хомутов J-8059.

ПРИВОД КОЛЕС С АВТОМАТИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ ЗА -13

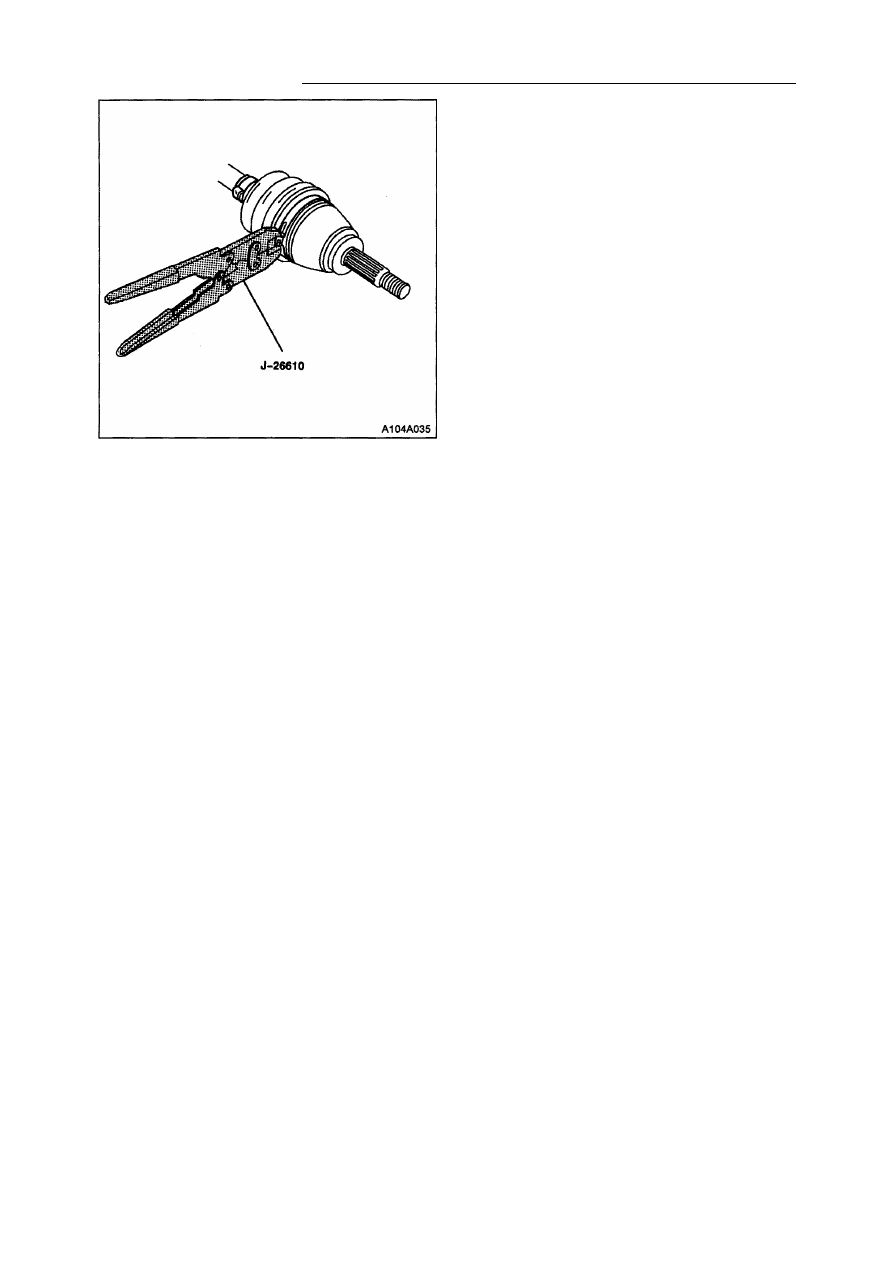

8. Поставьте новый большой  у д е р ж и -

вающий хомут защитного чехла. За­
щелкните его с помощью плоскогуб­
цев для защитного чехла J-26610.

9. Защелкните новый малый удержива­

ющий хомут защитного чехла с помо­
щью плоскогубцев для защитного
чехла J-26610.
