КОНТРОЛЬ ДВИГАТЕЛЯ 1F - 119

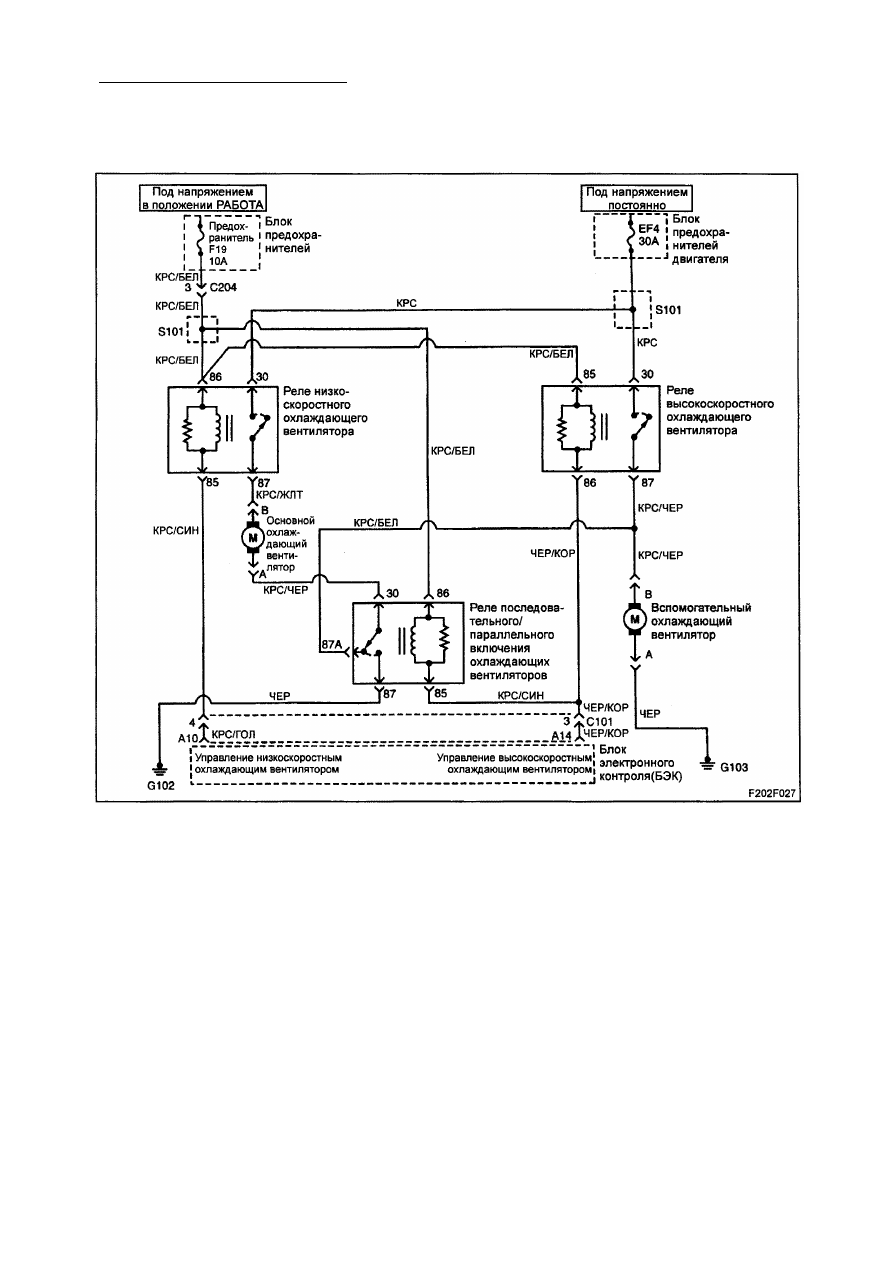

Код 4 - Высокие обороты второго вентилятора

(1.3L SOHC и 1.6L DOHC ITMS-6F)

Пункт

Действие

Величина

Да

Нет

1

Была ли проведена диагностическая проверка

системы ?

-

Перейти

к п. 2

Перейти к

"Диагности­

ческой

проверке

системы"

2

1. Отсоедините красный разъем блока электронного

контроля (БЭК).

2. Отсоедините реле высокоскоростного охлаждаю­

щего вентилятора и реле последовательного/парал­

лельного включения охлаждающих вентиляторов.

3. Измерьте напряжение между клеммой А14
разъема БЭК и "массой".
Соответствует ли величина измеренного напряжения
указанному значению?

0 В

Перейти

к п. 4

Перейти

к п. 3

3

1. Устраните замыкание на аккумулятор между

клеммой 85 разъема реле высокоскоростного охлаж­

дающего вентилятора или реле последовательного /

параллельного включения охлаждающих вентиля­

торов, и клеммой А14 разъема БЭК.

2. Сотрите все коды из памяти БЭК.
3. Выполните диагностическую проверку системы.
Завершен ли ремонт?

-

Система в

порядке

-

4

Измерьте сопротивление между клеммами 85 и 86
реле высокоскоростного охлаждающего вентилятора.

Соответствует ли величина сопротивления
указанному значению?

~0 Ом

Перейти

к п. 5

Перейти

к п. 6

5

1. Замените реле высокоскоростного охлаждающего

вентилятора.
2. Сотрите все коды из памяти БЭК.
3. Выполните диагностическую проверку системы.
Завершен ли ремонт?

-

Система в

порядке

-

6

Измерьте сопротивление между клеммами 85 и 86
реле последовательного / параллельного включе­
ния охлаждающих вентиляторов.
Соответствует ли величина измеренного сопротив­

ления указанному значению?

~0 Ом

Перейти

к п. 7

Перейти

к п. 8

7

1. Замените реле последовательного / параллель­

ного включения охлаждающих вентиляторов.
2. Сотрите все коды из памяти БЭК.
3. Выполните диагностическую проверку системы.
Завершен ли ремонт?

-

Система в

порядке

-

8

Произведите проверку на возможность плохого
электрического контакта на клемме А14 разъема
БЭК.
Обнаружена ли причина неисправности?

-

Перейти

к п. 9

Перейти

к п. 10

9

1. Отремонтируйте или замените клемму разъема,

при необходимости.

2. Сотрите все коды из памяти БЭК.
3. Выполните диагностическую проверку системы.

Завершен ли ремонт?

-

Система в

порядке

-

10

1. Замените БЭК.

2. Выполните диагностическую проверку системы.
Завершен ли ремонт?

-

Система в

порядке

-

1F-120 КОНТРОЛЬ ДВИГАТЕЛЯ

КОД НЕИСПРАВНОСТЕЙ 5

НИЗКИЕ ОБОРОТЫ ПЕРВОГО ВЕНТИЛЯТОРА

(1.3L SOHC И 1.6L DOHC ITMS-6F)

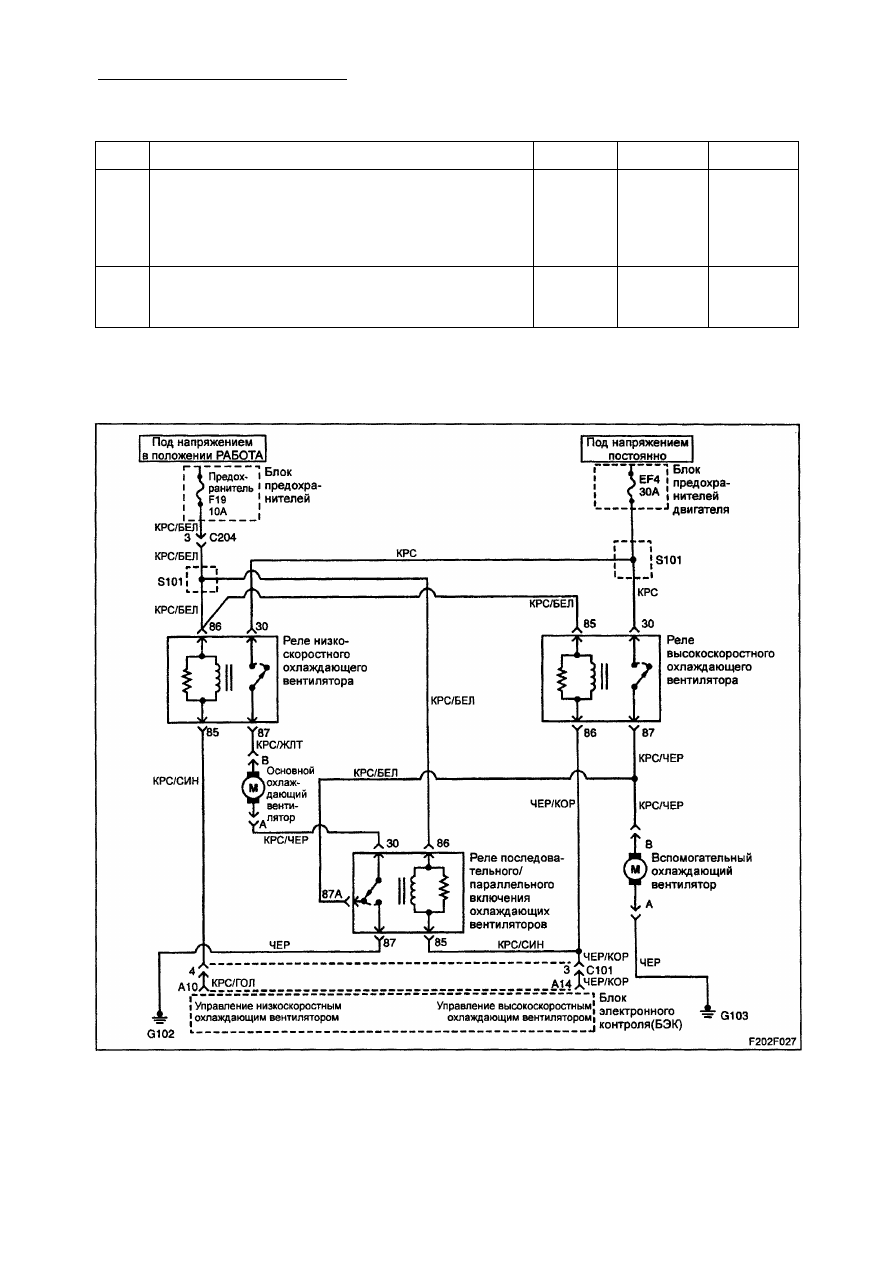

Пояснения к  с х е м е
Реле низкоскоростного охлаждающего вен­

тилятора управляется блоком электронного

контроля (БЭК). Для включения низкоско­
ростного охлаждающего вентилятора, БЭК

замыкает на "массу" указанное реле. БЭК

определяет Момент включения реле низко­
скоростного охлаждающего вентилятора в
зависимости от температуры охлаждающей
жидкости и давления на напорной стороне
в системе кондиционирования воздуха.

Условия  д л я  у с т а н о в к и кода 5
• Имеет место обрыв цепи или короткое

замыкание цепи управления на "массу" и

данное состояние продолжается более

2 секунд.

Р е к о м е н д а ц и и  п о  д и а г н о с т и к е

• Неустойчивый характер неисправности

может быть вызван плохим электричес­
ким контактом, повреждением изоляции
электропроводки или повреждением
проводов внутри изоляции.

О п и с а н и е  п р о ц е д у р ы  п р о в е р к и

Нижеследующие цифры соответствуют
номерам пунктов на диагностической

таблице.
4. В данном пункте проверяется возмож­

ность обрыва или закорачивания цепи
реле.

8. В данном пункте проверяется незамк­

нут ли БЭК на "массу" цепи венти­

ляторов.

КОНТРОЛЬ ДВИГАТЕЛЯ 1F -121

Код 5 - Низкие обороты первого вентилятора

(1.3L SOHC и 1.6L DOHC ITMS-6F)

Пункт

Действие

Величина

Да

Нет

1

Определение факта выполнения диагностической
проверки системы.

Была ли выполнена диагностическая проверка

системы?

-

Перейти

к п. 2

Перейти к

"Диагности­

ческой

проверке

системы"

2

Проверьте предохранитель F19.
Исправен ли он ?

-

Перейти

к п. 4

Перейти

к п. 3

3

1. Замените предохранитель.

2. Сотрите все коды из памяти блока электронного

контроля (БЭК).

3. Выполните диагностическую проверку системы.
Завершен ли ремонт?

-

Система в

порядке

-

4

1. Отсоедините реле низкоскоростного охлаждаю­

щего вентилятора.

2. Измерьте сопротивление между клеммами 85 и 86
реле низкоскоростного охлаждающего вентилятора.
Находится ли цепь в состоянии обрыва или короткого
замыкания?

-

Перейти

к п. 5

Перейти

к п. 6

5

1. Замените реле низкоскоростного охлаждающего

вентилятора.

2. Сотрите все коды из памяти БЭК.
3. Выполните диагностическую проверку системы.
Завершен ли ремонт?

-

Система в

порядке

-

6

Произведите проверку цепи на возможность обрыва
или короткого замыкания на "массу" участка цепи
между клеммой разъема 85 реле низкоскоростного

охлаждающего вентилятора и клеммой А10 разъема

БЭК.
Обнаружена ли причина неисправности?

-

Перейти

к п. 7

Перейти

к п. 8

7

1. Устраните обрыв или короткое замыкание на

"массу" в цепи.

2. Сотрите все коды из памяти БЭК.
3. Выполните диагностическую проверку системы.
Завершен ли ремонт?

-

Система в

порядке

-

8

1. Выключите зажигание.

2. Подсоедините реле низкоскоростного охлаждаю­

щего вентилятора.

3. Подсоедините красный разъем БЭК.
4. Перемкните клеммы А и В разъема диагностичес­

кой связи с механизмом (ALDL).

5. Включите зажигание.

6. С помощью контрольной лампы, одним концом

подсоединенной к аккумуляторной батарее,
проверьте клемму А10 разъема БЭК.

Горит ли контрольная лампа?

-

Перейти к

"Рекомен­

дациям по

диагнос­

тике"

Перейти

к п. 9

9

1. Выключите зажигание.

2. Отсоедините красный разъем БЭК.
3. Произведите проверку на возможность плохого

электрического контакта на клемме А10 разъема

БЭК.

Обнаружена ли причина неисправности?

-

Перейти

к п. 10

Перейти

к п. 11

1F-122 КОНТРОЛЬ ДВИГАТЕЛЯ

Код  5 - Н и з к и е обороты первого вентилятора

(1.3L SOHC и 1.6L DOHC ITMS-6F) (окончание)

Пункт

Действие

Величина

Да

Нет

10

1. Отремонтируйте или замените клемму разъема

при необходимости.

2. Сотрите все коды из памяти БЭК.
3. Выполните диагностическую проверку системы.
Завершен ли ремонт?

-

Система в

порядке

-

11

1. Замените БЭК.

2. Выполните диагностическую проверку системы.
Завершен ли ремонт?

-

Система в

порядке

-

КОД НЕИСПРАВНОСТЕЙ 6

ВЫСОКИЕ ОБОРОТЫ ПЕРВОГО ВЕНТИЛЯТОРА

(1.3L SOHC И 1.6L DOHC ITMS-6F)

Пояснения к схеме
Реле низкоскоростного охлаждающего вен­

тилятора управляется блоком электронно­

го контроля(БЭК). Для включения низкоско­
ростного охлаждающего вентилятора, БЭК
замыкает на "массу" указанное реле. БЭК

определяет момент включения реле
низкоскоростного охлаждающего венти­

лятора в зависимости от температуры ох­
лаждающей жидкости и давления напорной

стороны в системе кондиционирования
воздуха.
