Dodge Dart (2016 year). Instruction - part 20

Yellow Telltale Indicator Lights

Engine Check/Malfunction Indicator Light (MIL)

Yellow Telltale

Light

What It Means

Engine Check/Malfunction Indicator Light (MIL)
The Engine Check/Malfunction Indicator Light (MIL) is a part of an Onboard Diagnostic
System called OBD II that monitors engine and automatic transmission control systems. The
light will illuminate when the ignition is in the ON position before engine start. If the bulb
does not come on when turning the key from OFF to ON/RUN, have the condition checked
promptly.
Certain conditions, such as a loose or missing gas cap, poor quality fuel, etc., may illuminate
the light after engine start. The vehicle should be serviced if the light stays on through sev-
eral typical driving styles. In most situations, the vehicle will drive normally and will not
require towing.
When the engine is running, the MIL may flash to alert serious conditions that could lead to
immediate loss of power or severe catalytic converter damage. The vehicle should be ser-
viced as soon as possible if this occurs.

316

UNDERSTANDING YOUR INSTRUMENT PANEL

CAUTION!

Prolonged driving with the Malfunction Indicator
Light (MIL) on could cause damage to the engine
control system. It also could affect fuel economy and
driveability. If the MIL is flashing, severe catalytic
converter damage and power loss will soon occur.
Immediate service is required.

WARNING!

A malfunctioning catalytic converter, as referenced
above, can reach higher temperatures than in normal
operating conditions. This can cause a fire if you
drive slowly or park over flammable substances such
as dry plants, wood, cardboard, etc. This could result
in death or serious injury to the driver, occupants or
others.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

317

Electronic Stability Control (ESC) Indicator Light — If Equipped

Yellow Telltale

Light

What It Means

Electronic Stability Control (ESC) Indicator Light
The “ESC Indicator Light” in the instrument cluster will come on when the ignition switch
is turned to the ON/RUN position. It should go out with the engine running. If the “ESC
Indicator Light” comes on continuously with the engine running, a malfunction has been
detected in the ESC system. If this light remains on after several ignition cycles, and the ve-
hicle has been driven several miles (kilometers) at speeds greater than 30 mph (48 km/h),
see your authorized dealer as soon as possible to have the problem diagnosed and corrected.

• The “ESC Off Indicator Light” and the “ESC Indicator Light” come on momentarily each

time the ignition switch is turned to ON/RUN.

• Each time the ignition is turned to ON/RUN, the ESC system will be ON, even if it was

turned off previously.

• The ESC system will make buzzing or clicking sounds when it is active. This is normal;

the sounds will stop when ESC becomes inactive following the maneuver that caused
the ESC activation.

318

UNDERSTANDING YOUR INSTRUMENT PANEL

Electronic Stability Control (ESC) OFF Indicator Light — If Equipped

Yellow Telltale

Light

What It Means

Electronic Stability Control (ESC) OFF Indicator Light
This light indicates the Electronic Stability Control (ESC) is off.
With Drive Modes the ESC OFF indicator will be lit any time the Traction modes is set to
Sport, Track or Full OFF.

Tire Pressure Monitoring Indicator Light

Yellow Telltale

Light

What It Means

Tire Pressure Monitoring Indicator Light
The warning light switches on and a message is displayed to indicate that the tire pressure
is lower than the recommended value and/or that slow pressure loss is occurring. In these
cases, optimal tire duration and fuel consumption may not be guaranteed.
Should one or more tires be in the condition mentioned above, the display will show the
indications corresponding to each tire in sequence.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

319

Yellow Telltale

Light

What It Means

In any situation in which the message on the display is

⬙See instruction⬙, it is ESSENTIAL to

refer to the contents of the

⬙Wheels⬙ paragraph in the ⬙Technical data⬙ chapter, strictly com-

plying with the indications that you find there.

IMPORTANT:

Do not continue driving with one or more

flat tires as handling may be compromised. Stop the
vehicle, avoiding sharp braking and steering. Repair
immediately using the dedicated tire repair kit and
contact your authorized dealership as soon as possible.

Each tire, including the spare (if provided), should be
checked monthly when cold and inflated to the inflation
pressure recommended by the vehicle manufacturer on
the vehicle placard or tire inflation pressure label. If your
vehicle has tires of a different size than the size indicated
on the vehicle placard or tire inflation pressure label, you
should determine the proper tire inflation pressure for
those tires.

As an added safety feature, your vehicle has been
equipped with a Tire Pressure Monitoring System
(TPMS) that illuminates a low tire pressure telltale when
one or more of your tires is significantly under-inflated.
Accordingly, when the low tire pressure telltale illumi-
nates, you should stop and check your tires as soon as
possible and inflate them to the proper pressure. Driving
on a significantly under-inflated tire causes the tire to
overheat and can lead to tire failure. Under-inflation also
reduces fuel efficiency and tire tread life, and may affect
the vehicle’s handling and stopping ability.

Please note that the TPMS is not a substitute for proper
tire maintenance, and it is the driver’s responsibility to

320

UNDERSTANDING YOUR INSTRUMENT PANEL

maintain correct tire pressure, even if under-inflation has
not reached the level to trigger illumination of the TPMS
low tire pressure telltale.

Your vehicle has also been equipped with a TPMS
malfunction indicator to indicate when the system is not
operating properly. The TPMS malfunction indicator is
combined with the low tire pressure telltale. When the
system detects a malfunction, the telltale will flash for
approximately one minute and then remain continuously
illuminated. This sequence will continue upon subse-
quent vehicle start-ups as long as the malfunction exists.
When the malfunction indicator is illuminated, the sys-
tem may not be able to detect or signal low tire pressure
as intended. TPMS malfunctions may occur for a variety
of reasons, including the installation of replacement or
alternate tires or wheels on the vehicle that prevent the
TPMS from functioning properly. Always check the
TPMS malfunction telltale after replacing one or more
tires or wheels on your vehicle, to ensure that the

replacement or alternate tires and wheels allow the TPMS
to continue to function properly.

CAUTION!

The TPMS has been optimized for the original
equipment tires and wheels. TPMS pressures and
warning have been established for the tire size
equipped on your vehicle. Undesirable system opera-
tion or sensor damage may result when using re-
placement equipment that is not of the same size,
type, and/or style. Aftermarket wheels can cause
sensor damage. Using aftermarket tire sealants may
cause the Tire Pressure Monitoring System (TPMS)
sensor to become inoperable. After using an after-
market tire sealant it is recommended that you take
your vehicle to an authorized dealership to have your
sensor function checked.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

321

Anti-Lock Brake (ABS) Indicator Light

Yellow Telltale

Light

What It Means

Anti-Lock Brake (ABS) Indicator Light
This light monitors the Anti-Lock Brake System (ABS). The light will turn on when the igni-
tion switch is placed in the ON/RUN position and may stay on for as long as four seconds.
If the ABS light remains on or turns on while driving, then the Anti-Lock portion of the
brake system is not functioning and service is required. However, the conventional brake
system will continue to operate normally if the brake warning light is not on.
If the ABS light is on, the brake system should be serviced as soon as possible to restore the
benefits of Anti-Lock Brakes. If the ABS light does not turn on when the ignition switch is
placed in the ON/RUN position, have the light inspected by an authorized dealer.

322

UNDERSTANDING YOUR INSTRUMENT PANEL

Low Fuel Indicator Light

Yellow Telltale

Light

What It Means

Low Fuel Indicator Light
When the fuel level reaches approximately 3.0 gal (11.0 L) this light will turn on, and remain
on until fuel is added.

Transmission Temperature Indicator Light

Red Telltale

Light

What It Means

Transmission Temperature Indicator Light
This light indicates that the transmission fluid temperature is running hot. This may occur with
severe usage, such as trailer towing. If this light turns on, safely pull over and stop them ve-
hicle. Then, shift the transmission into NEUTRAL and run the engine at idle or faster until the
light turns off.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

323

CAUTION!

Continuous driving with the Transmission Tempera-
ture Warning Light illuminated will eventually cause
severe transmission damage or transmission failure.

WARNING!

If you continue operating the vehicle when the
Transmission Temperature Warning Light is illumi-
nated you could cause the fluid to boil over, come in
contact with hot engine or exhaust components and
cause a fire.

324

UNDERSTANDING YOUR INSTRUMENT PANEL

Low Washer Fluid Indicator Light — If Equipped

Yellow Telltale

Light

What It Means

Low Washer Fluid Indicator Light
This indicator will illuminate when the windshield washer fluid is low.

Green Telltale Indicator Lights

Park/Headlight ON Indicator Light

Green Telltale

Light

What It Means

Park/Headlight ON Indicator Light
This indicator will illuminate when the park lights or headlights are turned on.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

325

Front Fog Indicator Light — If Equipped

Green Telltale

Light

What It Means

Front Fog Indicator Light
This indicator will illuminate when the front fog lights are on.

Turn Signal Indicator Lights

Green Tell-

tale Light

What It Means

Turn Signal Indicator Lights
The instrument cluster arrow will flash independently for the LEFT or RIGHT turn signal as se-
lected, as well as the exterior turn signal lamp(s) (front and rear) as selected when the multi-
function lever is moved down (LEFT) or up (RIGHT).

NOTE:

• A continuous chime will sound if the vehicle is driven more than 1 mile (1.6 km) with either

turn signal on.

• Check for an inoperative outside light bulb if either indicator flashes at a rapid rate.

326

UNDERSTANDING YOUR INSTRUMENT PANEL

Electronic Speed Control SET Indicator Light

Green Telltale

Light

What It Means

Electronic Speed Control SET Indicator Light
This light will turn on when the electronic speed control is SET. Refer to “Electronic Speed
Control” in “Understanding The Features Of Your Vehicle” for further information.

White Telltale Indicator Light

Electronic Speed Control ON Indicator Light

White Telltale

Light

What It Means

Electronic Speed Control ON Indicator Light
This light will turn on when the electronic speed control is ON.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

327

Blue Telltale Indicator Light

High Beam Indicator Light

Blue Telltale

Light

What It Means

High Beam Indicator Light
This indicator shows that the high beam headlights are on. Push the multifunction control
lever away from you to switch the headlights to high beam. Pull the lever toward you to
switch the headlights back to low beam.

328

UNDERSTANDING YOUR INSTRUMENT PANEL

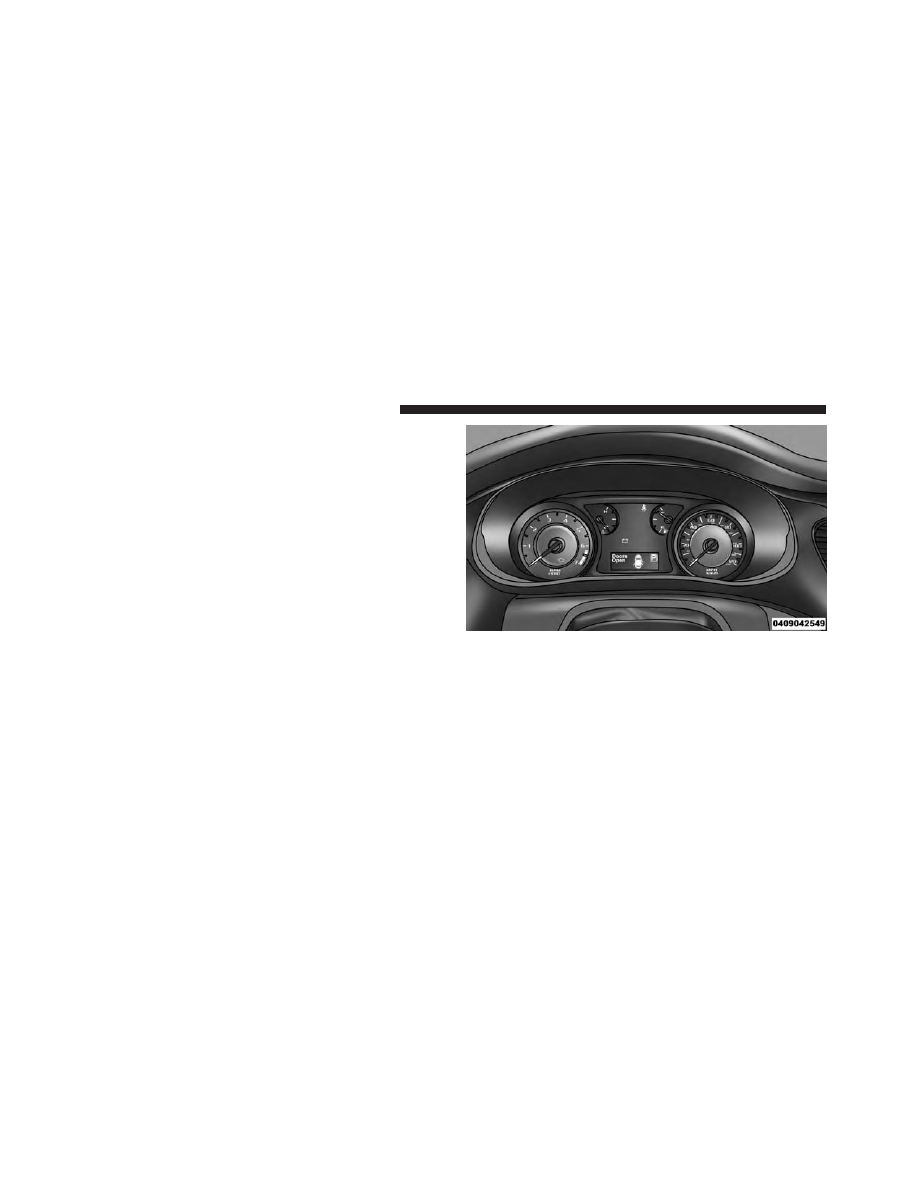

ELECTRONIC VEHICLE INFORMATION CENTER
(EVIC)

The Electronic Vehicle Information Center (EVIC) fea-
tures a driver-interactive display that is located in the
instrument cluster.

The main display area will normally display the main
menu or the screens of a selected feature of the main
menu. The main display area also displays

⬙pop up⬙

messages that consist of approximately 60 possible warn-
ing or information messages. These pop up messages fall
into several categories:
• Five Second Stored Messages

When the appropriate conditions occur, this type of
message takes control of the main display area for five
seconds and then returns to the previous screen. Most of
the messages of this type are then stored (as long as the
condition that activated it remains active) and can be

reviewed from the

⬙Messages⬙ main menu item. Ex-

amples of this message type are

⬙Right Front Turn Signal

Lamp Out

⬙ and ⬙Low Tire Pressure.⬙

• Unstored Messages

This message type is displayed indefinitely or until the
condition that activated the message is cleared. Examples
of this message type are

⬙Turn Signal On⬙ (if a turn signal

is left on) and

⬙Lights On⬙ (if driver leaves the vehicle).

• Unstored Messages Until RUN

These messages deal primarily with the Remote Start
feature. This message type is displayed until the ignition
is in the RUN state. Examples of this message type are

⬙Remote Start Aborted - Door Open⬙ and ⬙Press Brake
Pedal and Push Button to Start.

⬙

• Five Second Unstored Messages

When the appropriate conditions occur, this type of mes-
sage takes control of the main display area for five seconds

4

UNDERSTANDING YOUR INSTRUMENT PANEL

329

and then returns to the previous screen. An example of this
message type is

⬙Automatic High Beams On.⬙

Two Button EVIC — If Equipped

This system allows the driver to select a variety of useful
information by pushing the switches mounted on the
steering wheel. The EVIC consists of the following:

• Odometer
• Digital Vehicle Speed
• Trip
• Range To Empty
• Average Fuel Economy
• Current Fuel Economy
• Stored Messages
• Oil Life
• Settings

The system allows the driver to select information by
pushing the following buttons mounted on the steering
wheel:

Electronic Vehicle Information Center EVIC

330

UNDERSTANDING YOUR INSTRUMENT PANEL

• UP Arrow Button

Push and release the UP arrow button to scroll
upward through the main menus (Odometer,
Digital Vehicle Speed, Trip Info, Range To Empty,

Average Fuel Economy, Current Fuel Economy, Stored
Messages, Settings).
• RIGHT Arrow Button

Push and release the RIGHT arrow button to
access the submenu screens of a main menu
item. Push and hold the RIGHT arrow button
for two seconds to reset displayed/selected

features that can be reset.

Electronic Vehicle Information Center (EVIC)
Messages

• Key Fob Battery Low
• Wrong Key Fob

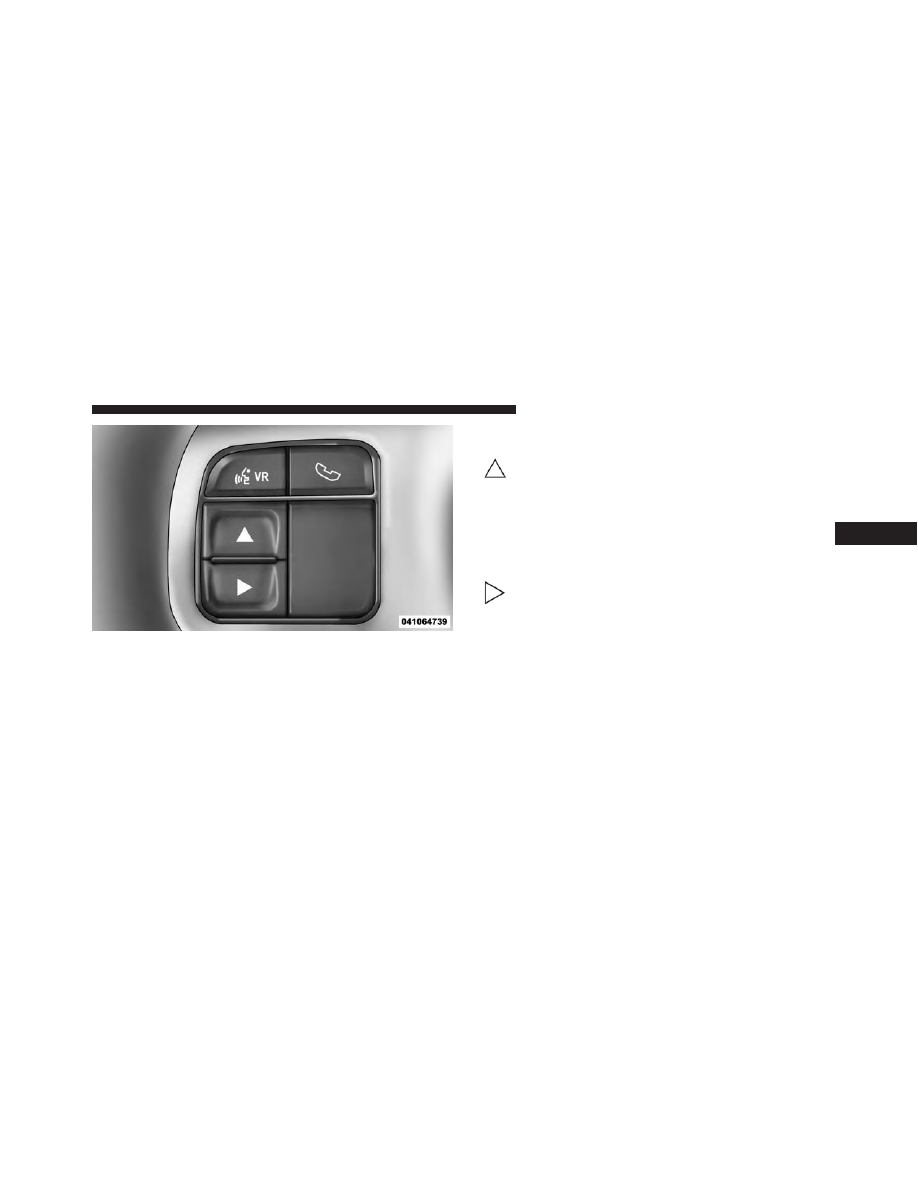

EVIC Steering Wheel Buttons (Two–Button EVIC

Controls)

4

UNDERSTANDING YOUR INSTRUMENT PANEL

331
