Dodge Dart (2016 year). Instruction - part 21

• Key Fob Damaged
• Key In Ignition
• Left Turn Signal Out
• Right Turn Signal Out
• Turn Signal On
• Lights On
• Low Beam Headlight Out
• High Beam Headlight Out
• License Plate Light Out
• Backup Light Out
• Brake Light Out
• Parking Light Out
• Service Air Bag System

• Service Air Bag Warning Light
• Washer Fluid Low
• Parking Brake Engaged
• Brake Fluid Low
• Service Electronic Braking System
• Engine Temperature Hot
• Battery Voltage Low
• Oil Pressure Low
• Fuel Low
• Service Antilock Brake System
• Service Electronic Throttle Control
• Transmission Too Hot
• Service Power Steering

332

UNDERSTANDING YOUR INSTRUMENT PANEL

• Oil Temperature Hot
• Check Fuel Cap
• Oil Change Due
• Service Tire Pressure System
• Inflate Tire to XX
• Coolant Low
• Rain Sensor Fail
• Traction Control Off
• Engine Warming Wait To Start
• Too Cold Plug In Heater
• Cruise Off
• Cruise Ready
• Cruise Set To XXX MPH

• Cruise Set To XXX km/h
• Driver Seatbelt Unbuckled
• Passenger Seatbelt Unbuckled
• Front Seatbelts Unbuckled
• Door Open
• Doors Open
• Trunk Open
• Remote Start Aborted Fuel Low
• Remote Start Disabled Start To Reset
• Remote Start Active Key To Run
• Remote Start Aborted Door Open
• Remote Start Aborted Hood Open
• Remote Start Aborted Time Expired

4

UNDERSTANDING YOUR INSTRUMENT PANEL

333

• Remote Start Aborted Too Cold
• Remote Start Active Push Start Button

EVIC Main Menu

To navigate through the main menu features push and
release the UP arrow button once for each menu item. A
step from the last item in the list will cause the first item
in the feature list to be displayed. The following features
are in the main menu:
• Odometer
• Digital Vehicle Speed
• Trip
• Range To Empty
• Average Fuel Economy
• Current Fuel Economy
• Stored Messages

• Oil Life
• Settings
• Units
• Language

NOTE:

For features in the EVIC that can be reset (Aver-

age Fuel Economy), the EVIC prompts a reset with a
RIGHT

arrow button graphic and the word RESET next

to it.

Trip Info

Push and release the UP arrow button until the Trip Info
icon is highlighted in the EVIC. Push and release the
RIGHT arrow button to display the following three trip
features in the next screen:

• Trip A
• Trip B

334

UNDERSTANDING YOUR INSTRUMENT PANEL

• Elapsed Time

Push the UP buttons to cycle through all the Trip Com-
puter functions.

The Trip Functions mode displays the following informa-
tion:

Trip A

• Shows the total distance traveled for Trip A since the

last reset.

• Shows the elapsed time traveled for Trip A since the

last reset.

Trip B

• Shows the total distance traveled for Trip B since the

last reset.

• Shows the elapsed time traveled for Trip B since the

last reset.

Elapsed Time

Shows the total elapsed time of travel since the last reset.
Elapsed time will increment when the ignition is in the
ON/RUN position.

Resetting A Trip Info Function

To Reset any of the three Trip Info functions, select the
function you want to reset using the UP button. Push the
RIGHT arrow button until the feature display zero.

Range To Empty (RTE)

Shows the estimated distance that can be traveled with
the fuel remaining in the tank. This estimated distance is
determined by a weighted average of the instantaneous
and average fuel economy, according to the current fuel
tank level. RTE cannot be reset.

NOTE:

Significant changes in driving style or vehicle

loading will greatly affect the actual drivable distance of
the vehicle, regardless of the RTE display value.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

335

When the RTE value is less than 30 miles (48 km)
estimated driving distance, the RTE display will change
to a text display of

⬙LOW FUEL.” This display will

continue until the vehicle runs out of fuel. Adding a
significant amount of fuel to the vehicle will turn off the
LOW FUEL text and a new RTE value will display.

Average Fuel Economy

This feature shows the average fuel economy since the
last reset. When Average Fuel Economy (Average MPG or
Average L/100km) is selected, The word “RESET>” (with
right arrow) appears next to it. Pushing the RIGHT arrow
button will reset Average Fuel Economy which displays
“0” immediately after reset. Then, the history informa-
tion will be erased, and the averaging will continue from
the last fuel average reading before the reset.

Current Fuel Economy

This feature shows the Current Fuel Economy in MPG or
L/100km. MPG meter fills from left as fuel economy

increases. L/100km meter fills from the right as fuel
economy increases. Gauge values will change according
to the user specified units.

Tire Pressure

Push and release the UP button until

⬙Tire Pressure⬙ is

displayed.

Tire pressure information is displayed as follows:

• If tire pressure is OK for all tires, a vehicle graphic is

displayed with tire pressure values in each corner or
the graphic.

• If one or more tires have low pressure, Inflate Tire To

XX and a vehicle graphic are displayed with tire
pressure values in each corner of the graphic. Tire
pressure values that are too low will be flashing.

336

UNDERSTANDING YOUR INSTRUMENT PANEL

• If the Tire Pressure System requires service, ⬙Service

TPM System

⬙ is displayed. Tire Pressure is an informa-

tion only function and cannot be reset.

Oil Life

This feature shows oil life percentage. Holding the
RIGHT arrow button will reset the Oil Life to 100%. At
5% Oil Life, a ”Change Oil Message” will display for 5
seconds. At 0% Oil Life, an “ Oil Change Required”
message will display.

Stored Messages

When a stored warning message is present, this
icon is displayed in the lower left side of the
Tire Pressure menu. This feature shows the
number of stored warning messages. Pushing

the RIGHT arrow button will allow you to see what the
stored messages are.

Examples Of Some Stored Messages

Fuel Low

Service Electronic Throttle Control

Washer Fluid Low

Settings — EVIC Units And Language Selection

Displays the units used for the Outside Temperature,
Average and Current Fuel Economy, Distance to Empty
and Tire Pressure features. Push and release the RIGHT
arrow button to toggle units between

⬙U.S.⬙ and ⬙MET-

RIC.

⬙

Push and release the UP arrow button until the Language
is displayed, then push and release the Right arrow
button to select English, Francais, or Espanol depending
on availability.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

337

Oil Change Indicator

• Your vehicle is equipped with an engine oil change

indicator system. The “Oil Change Due” message will
display in the EVIC display for approximately 5 sec-
onds after a single chime has sounded, to indicate the
next scheduled oil change interval. The engine oil
change indicator system is duty cycle based, which
means the engine oil change interval may fluctuate,
dependent upon your personal driving style.

• Unless reset, this message will continue to display

each time you turn the ignition switch to the ON/RUN
position or cycle the ignition to the ON/RUN position
if equipped with Keyless Enter-N-Go. To turn off the
message temporarily, push and release the MENU
button. To reset the oil change indicator system (after
performing the scheduled maintenance) refer to the
following procedure.

Vehicles Equipped With Keyless Enter-N-Go

1. Without pushing the brake pedal, cycle the ignition to

the ON/RUN position (do not start the engine).

2. Push the accelerator pedal fully, slowly, three times

within 10 seconds.

3. Cycle the ignition to the OFF/LOCK position.

Vehicles Not Equipped With Keyless Enter-N-Go

1. Turn the ignition switch to the ON/RUN position (do

not start the engine).

2. Push the accelerator pedal fully, slowly, three times

within 10 seconds.

3. Turn the ignition switch to the OFF/LOCK position.

338

UNDERSTANDING YOUR INSTRUMENT PANEL

Using The EVIC Menu

Vehicles Equipped With Passive Entry

• Without pushing the brake pedal, push the ENGINE

START/STOP button and cycle the ignition to the
ON/RUN position (Do not start the engine.)

• Push and release the UP

arrow button to scroll

upward through the main menu to “Vehicle Info”.

• Push and release the RIGHT

arrow button to

access the ”Oil Life” screen.

• Push and hold the RIGHT

arrow button for one

second to reset Oil Life to 100%.

• Push and release the UP

arrow button to exit the

EVIC screen.

Vehicles Not Equipped With Passive Entry

• Turn the ignition switch to the ON/RUN position (do

not start the engine).

• Push and release the UP

arrow button to scroll

downward through the main menu to “Vehicle
Info”.

• Push and release the RIGHT

arrow button to

access the ”Oil Life” screen.

• Push and hold the RIGHT

arrow button for one

second to reset Oil Life to 100%.

• Push and release the UP

arrow button to exit the

EVIC screen.

NOTE:

If the indicator message illuminates when you

start the vehicle, the oil change indicator system did not
reset. If necessary, repeat this procedure.

DRIVER INFORMATION DISPLAY DID

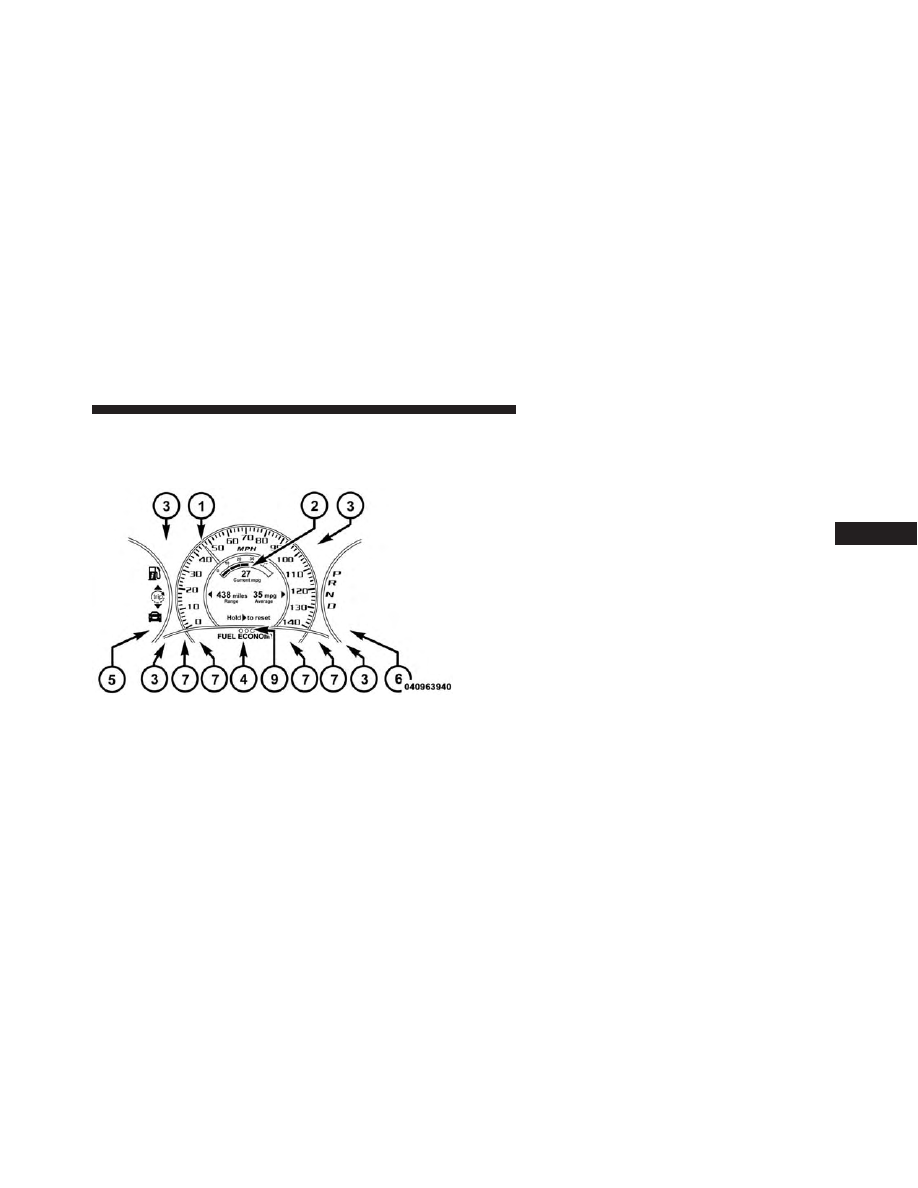

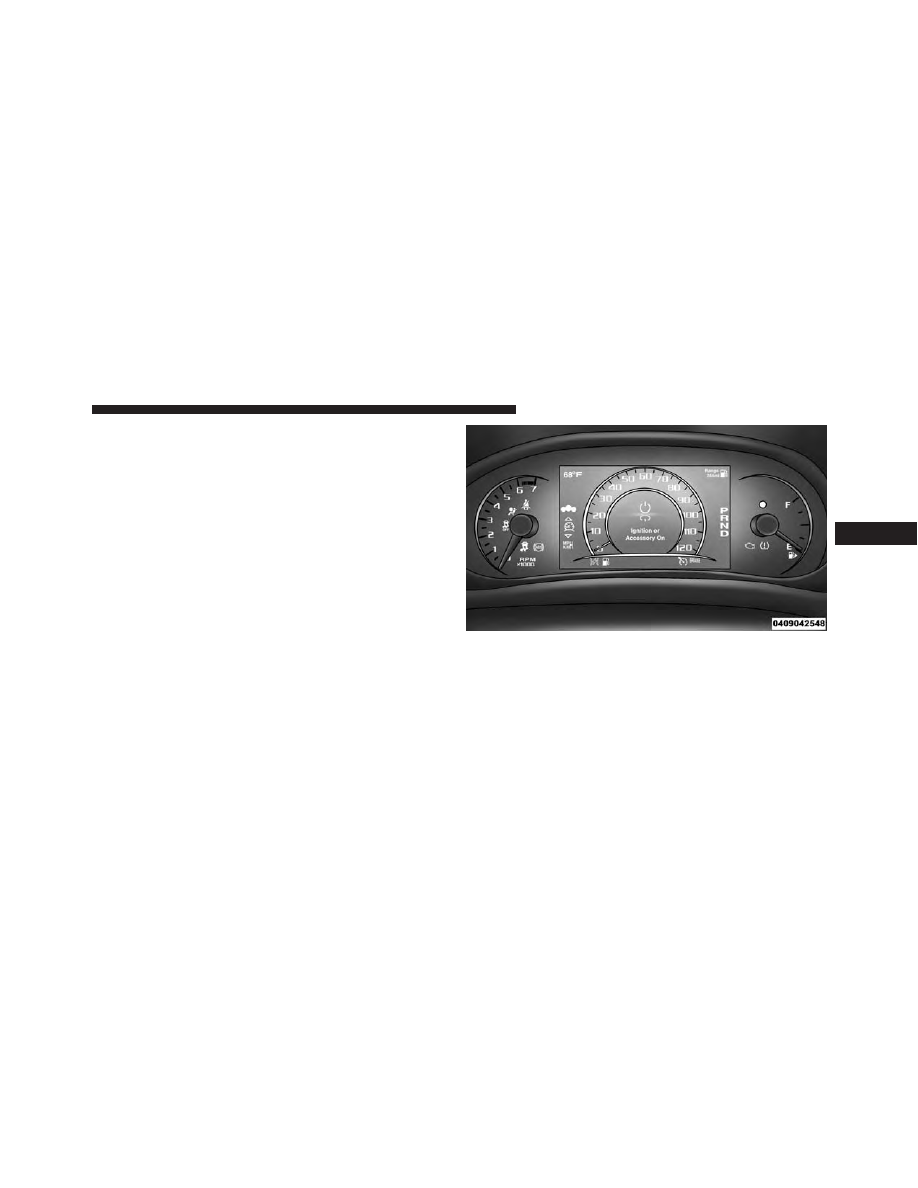

The DRIVER INFORMATION DISPLAY (DID) features
an interactive display that is located in the instrument
cluster.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

339

The main display area will normally display the main
menu or the screens of a selected feature of the main
menu. The main display area also displays

⬙pop up⬙

messages that consist of approximately 60 possible warn-
ing or information messages. These pop up messages fall
into several categories:
• Five Second Stored Messages

When the appropriate conditions occur, this type of
message takes control of the main display area for five
seconds and then returns to the previous screen. Most of
the messages of this type are then stored (as long as the
condition that activated it remains active) and can be
reviewed from the

⬙Messages⬙ main menu item. As long

as there is a stored message, an

⬙i⬙ will be displayed in the

DID’s compass/outside temp line. Examples of this
message type are

⬙Right Front Turn Signal Lamp Out⬙

and

⬙Low Tire Pressure.⬙

• Unstored Messages

This message type is displayed indefinitely or until the
condition that activated the message is cleared. Examples
of this message type are

⬙Turn Signal On⬙ (if a turn signal

is left on) and

⬙Lights On⬙ (if driver leaves the vehicle).

• Unstored Messages Until RUN

These messages deal primarily with the Remote Start
feature. This message type is displayed until the ignition
is in the RUN state. Examples of this message type are

⬙Remote Start Aborted - Door Open⬙ and ⬙Press Brake
Pedal and Push Button to Start.

⬙

• Five Second Unstored Messages

When the appropriate conditions occur, this type of mes-
sage takes control of the main display area for five seconds
and then returns to the previous screen. An example of this
message type is

⬙Automatic High Beams On.⬙

340

UNDERSTANDING YOUR INSTRUMENT PANEL

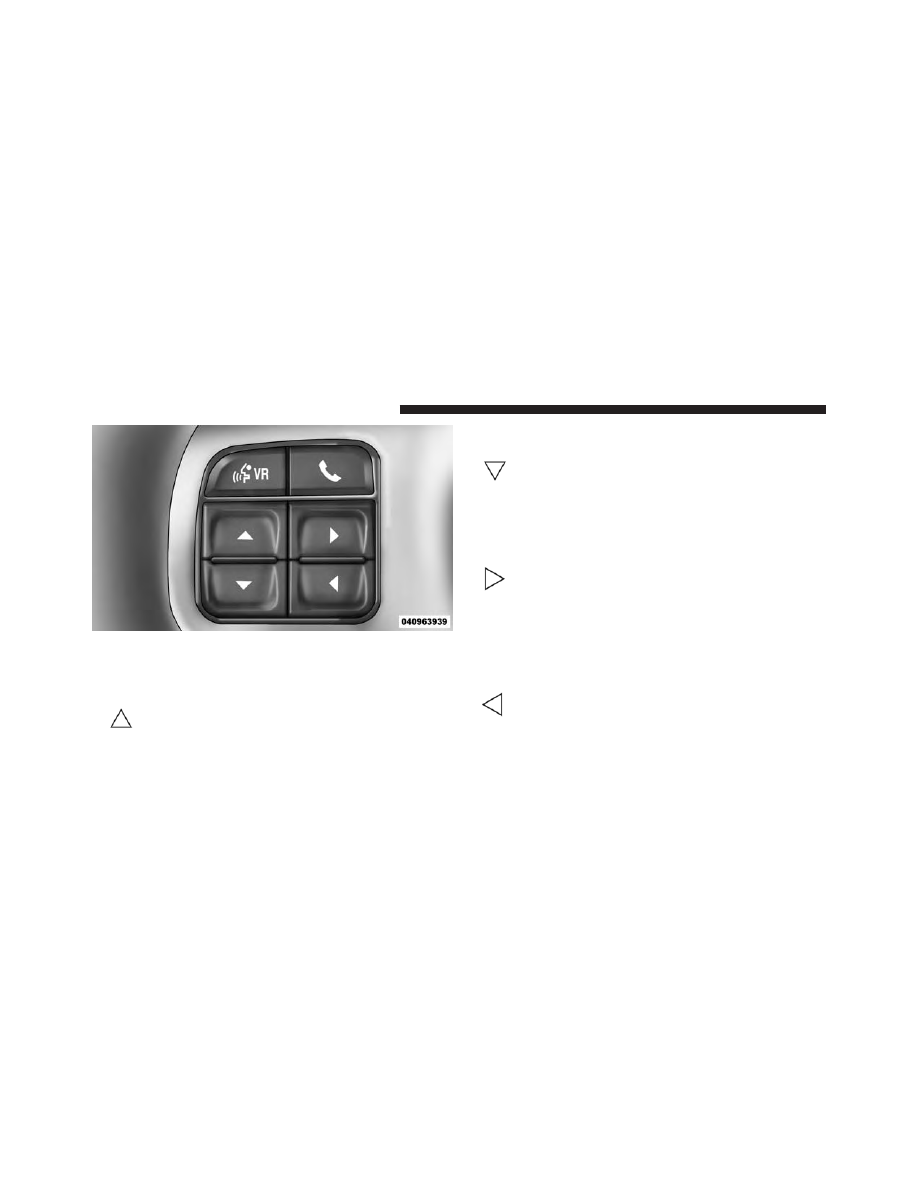

Four Button DID — If Equipped

This system allows the driver to select a variety of useful
information by pushing the switches mounted on the
steering wheel. The DID consists of the following main
menu items:

• Speedometer (Analog or Digital) (km/h or MPH)
• Vehicle Info
• Fuel Economy
• Trip A
• Trip B
• Audio
• Stored Messages
• Screen Setup

The system allows the driver to select information by
pushing the following buttons mounted on the steering
wheel:

NOTE:

Engine must be running to navigate through the

DID menu items.

Driver Information Display DID Cluster

4

UNDERSTANDING YOUR INSTRUMENT PANEL

341

• UP Arrow Button

Push and release the UP arrow button to scroll
upward through the main menu and sub-
menus (Fuel Economy, Trip A, Trip B, Stored
Messages, Screen Set Up).

• DOWN Arrow Button

Push and release the DOWN arrow button to
scroll downward through the main menu and
sub-menus (Fuel Economy, Trip A, Trip B,
Stored Messages, Screen Set Up).

• RIGHT Arrow Button

Push and release the RIGHT arrow button to
access the information screens or sub-menu
screens of a main menu item. Push and hold
the RIGHT arrow button for two seconds to

reset displayed/selected features that can be reset.
• LEFT Arrow Button

Push the LEFT arrow button to return to the
main menu from an info screen or sub-menu
item.

DID Steering Wheel Buttons (Four–Button DID

Controls)

342

UNDERSTANDING YOUR INSTRUMENT PANEL

DID Displays

The DID displays are located in the center portion of the
cluster and consists of the follow sections:

1 — Speedometer (Digital or Analog) (km/h or mph)

2 — Main Screen — The inner ring of the display will
illuminate in grey under normal conditions, yellow for
non critical warnings, red for critical warnings and white
for on demand information.

3 — Selectable Information (Compass, Temp, Range to
Empty, Trip A, Trip B, Average MPG)

4 — Menu Titles / Odometer

5 — Menu Set (Selectable Icons)

6 — Shift Lever Status (PRNDL)

7 — Reconfigurable Telltales

9 — Sub-menu Current Position — Whenever there are
sub-menus available, the position within the sub-menus
is shown here.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

343

DID Messages

• Front Seatbelts Unbuckled
• Driver Seatbelt Unbuckled
• Passenger Seatbelt Unbuckled
• Service Airbag System
• Traction Control Off
• Washer Fluid Low
• Oil Pressure Low
• Oil Change Due
• Fuel Low
• Service Antilock Brake System
• Service Electronic Throttle Control
• Service Power Steering

• Cruise Off
• Cruise Ready
• Cruise Set To XXX MPH
• Tire Pressure Screen With Low Tire(s) “Inflate Tire to

XX”

• Service Tire Pressure System
• Parking Brake Engaged
• Brake Fluid Low
• Service Electronic Braking System
• Engine Temperature Hot
• Service Electronic Throttle Control
• Lights On
• Right Turn Signal Light Out

344

UNDERSTANDING YOUR INSTRUMENT PANEL

• Left Turn Signal Light Out
• Turn Signal On
• Vehicle Not In Park
• Key In Ignition
• Key In Ignition Lights On
• Remote Start Active Key to Run
• Remote Start Active Push Start Button
• Remote Start Aborted Fuel Low
• Remote Start Aborted Too Cold
• Remote Start Aborted Door Open
• Remote Start Aborted Hood Open
• Remote Start Aborted Trunk Open
• Remote Start Aborted Time Expired

• Remote Start Disabled Start to Reset
• Service Airbag System
• Service Airbag Warning Light
• Driver Seatbelt Unbuckled
• Passenger Seatbelt Unbuckled
• Front Seatbelts Unbuckled
• Door Open
• Doors Open
• Trunk Open
• Gear Not Available
• Shift Not Allowed
• Shift to Neutral then Drive or Reverse
• Autostick Unavailable Service Required

4

UNDERSTANDING YOUR INSTRUMENT PANEL

345

• Automatic Unavailable Use Autostick Service Req.
• Transmission Getting Hot Press Brake
• Trans. Hot Stop Safely Shift to Park Wait to Cool
• Transmission Cool Ready to Drive
• Service Transmission
• Service Shifter
• Engage Park Brake to Prevent Rolling
• Transmission Too Cold Idle With Engine On
• Washer Fluid Low
The Reconfigurable Telltales section is divided into the
white telltales area on the right, yellow telltales in the
middle, and red telltales on the left.

Analog Or Digital Speedometer Selection

Full Speedometer Analog Icon

Full Speedometer Digital Icon

Push and release the UP or DOWN arrow button until
the Analog or Digital display icon is highlighted in the
DID. Push and release the RIGHT arrow button to change
the display between analog and digital.

Vehicle Speed MPH / km/h

Push and release the UP or DOWN arrow
button until the Vehicle Speed icon is high-
lighted in the DID. Push the RIGHT arrow
button to view a digital display of the current

speed in MPH or km/h. Pushing the RIGHT arrow

346

UNDERSTANDING YOUR INSTRUMENT PANEL

button a second time will toggle the unit of measure
between mph or km/h. Push the LEFT arrow button to
return to the main menu.

NOTE:

Changing the unit of measure in the Vehicle

Speed menu will not change the unit of measure in the
DID.

Vehicle Info

Push and release the UP or DOWN arrow
button until the Vehicle Info icon is highlighted
in the DID. Push and release the RIGHT arrow
to scroll through the following information

sub-menus using the UP and DOWN arrows:

Vehicle Info Sub Menus

Push and release the UP or DOWN arrow button until

⬙Tire Pressure⬙ is highlighted in the DID. Push and
release the RIGHT arrow button and one of the following
will be displayed:

• Tire Pressure
• Coolant Temp
• Oil Temp
• Oil Life

Fuel Economy

Push and release the UP or DOWN arrow
button until the Fuel Economy icon is high-
lighted. Push the RIGHT arrow button and the
next screen will display the following:

• Average Fuel Economy
• Range To Empty (RTE)
• Current Fuel Economy

4

UNDERSTANDING YOUR INSTRUMENT PANEL

347
