Ауди А3. Снятие и установка рычага и электродвигателя заднего стеклоочистителя

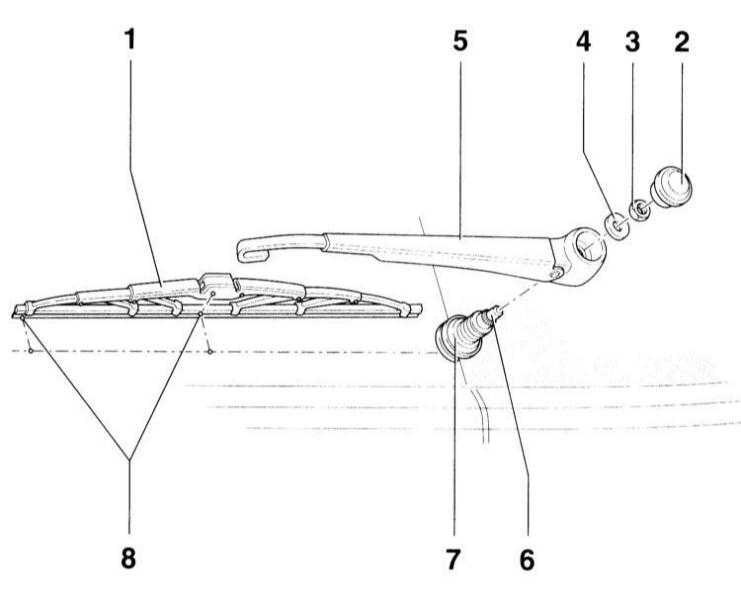

Рычаг заднего стеклоочистителя


1 – щетка
2 – колпачок
3 – гайка, 16 Н•м
4 – пружинная шайба
5 – рычаг очистителя
6 – сопло
7 – приводной вал электродвигателя
8 – резина щетки

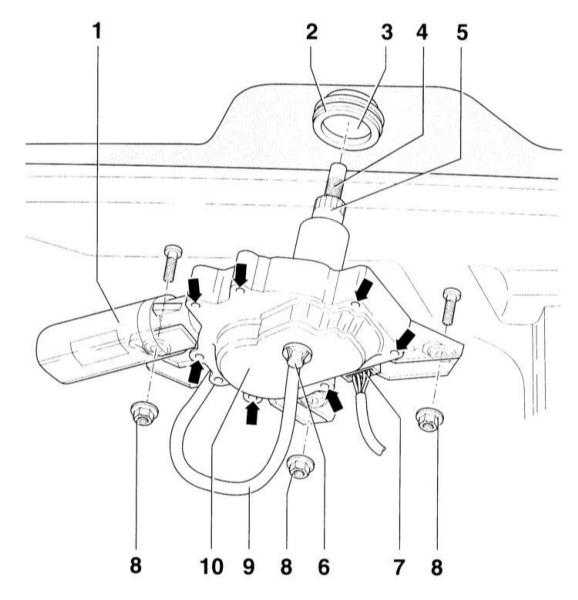

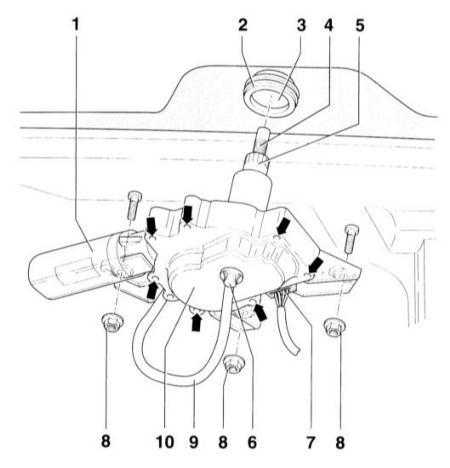

Электродвигатель заднего очистителя


1 – электродвигатель
2 – уплотнительная резина
3 – отверстие в заднем стекле
4 – сопло
5 – приводной вал заднего очистителя
6 – присоединительная трубка
7 – разъем
8 – гайки, 3 шт., ключ 10 мм
9 – шланг воды
10 – крышка электродвигателя

Рычаг заднего стеклоочистителя

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Осторожно подденьте небольшой отверткой и снимите колпачок –2–.
2. Отверните гайку –3– и снимите вместе с пружинной шайбой –4–.
3. Снимите рычаг –6– с вала электродвигателя –7–.

УСТАНОВКА


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выключите выключатель электродвигателя стеклоочистителя.
2. Установите рычаг так, чтобы резина –8– находилась на расстоянии 5 мм от керамики.
3. Затяните рычаг моментом 8 Н•м и наденьте колпачок.
4. Включите очиститель заднего стекла, при необходимости переставьте его.

Электродвигатель заднего очистителя

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите рычаг.
2. Снимите внутреннюю облицовку двери задка, обратитесь к подразделу Снятие и установка облицовки двери задка.
3. Расстыкуйте разъем –7–.
4. Осторожно снимите шланг для воды –9– с присоединительной трубки –6–.
5. Отверните гайки –8– и снимите электродвигатель очистителя –1–.


УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Осторожно вставьте уплотнительную резину –2– в отверстие заднего стекла –3–.
2. Осторожно вставьте электродвигатель в уплотнительную резину –2– и прижмите ее моментом 8 Н•м к пальцу.
3. Дальнейшая установка производится в последовательности, обратной снятию.
