Ауди А3. Снятие и установка антенны крыши

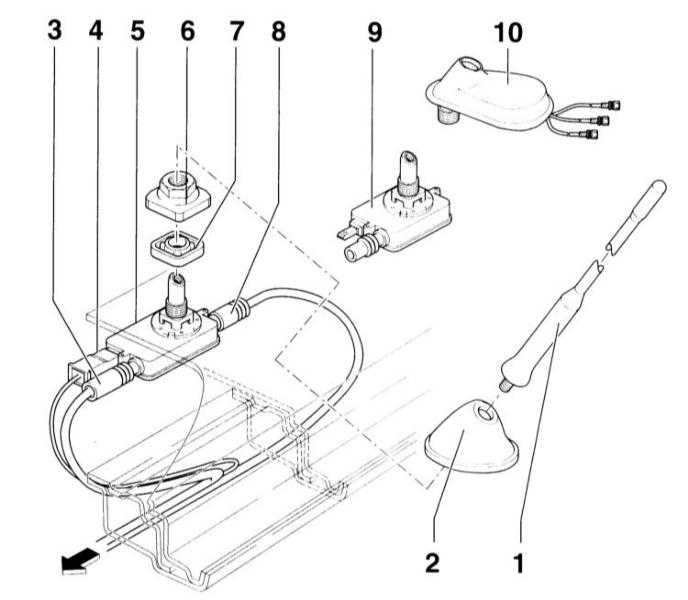

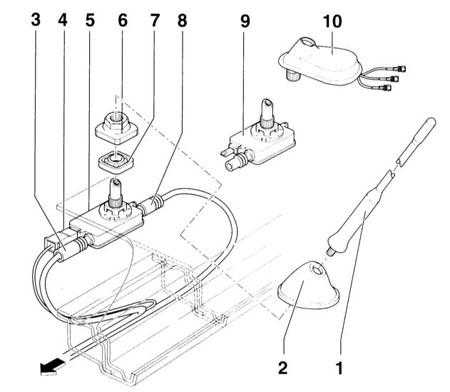

Антенна крыши

1 – антенна
2 – крышка основания антенны
3 – разъем провода антенны
4 – разъем (радиоприемник)
5 – основание антенны радиоприемника/телефона

6 – гайка
7 – уплотнение основания антенны
8 – разъем телефонного провода
9 – основание антенны радиоприемника
10 – антенна радиоприемника/телефона/системы навигации

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите задний плафон внутреннего освещения, обратитесь к подразделу Замена лампочек внутреннего освещения.
2. Снимите задний козырек на потолке, обратитесь к подразделу Снятие и установка облицовки задней части крыши.
3. Отсоедините антенну –1–.
4. Снимите вверх крышку –2–.
5. Отверните гайку –6–.
6. Снимите основание антенны (5/9) внутрь через отверстие в потолке салона.
7. Расстыкуйте штекерные соединения (3/4/8). Для этого у штекеров (3/8) сместите назад муфту.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка выполняется в последовательности, обратной снятию.

Дополнительная установка радиотелефона на специальным образом подготовленные модели

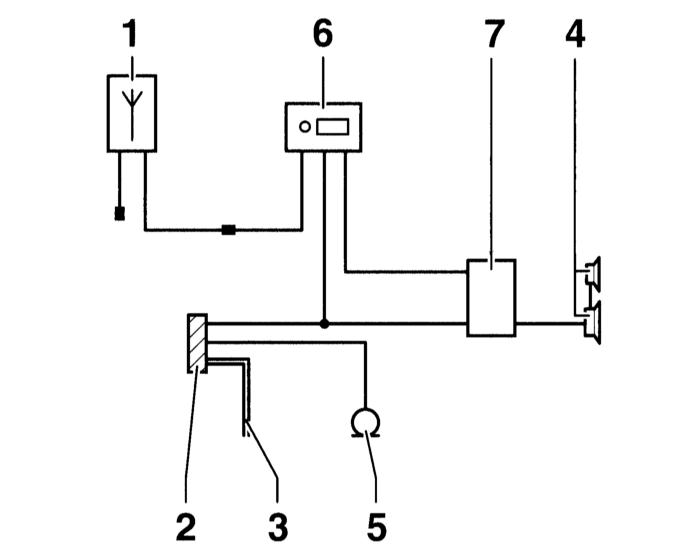

Структурная схема подключения интерфейсного модуля для телефона

1 – антенна для телефона и радиоприемника. Присоединительный штекер находится под передней центральной консолью.
2 – разъем VDA для прибора управляющей электроники (интерфейсного модуля). Штекер находится под задней центральной консолью.
3 – источник питания для телефона.

4 – громкоговоритель в двери водителя.
5 – микрофон телефона, в стойке А слева.
6 – радиоприемник.
7 – реле переключения громкоговорителя радиоприемник/телефон. Реле находится на держателе реле позади облицовки панели приборов со стороны водителя.

У моделей, специально подготовленных для этого, может быть установлен телефон (радиотелефон).

Для применения телефона в AUDI A3 необходима собственная управляющая электроника, так называемый интерфейсный модуль. Он обеспечивает связь между радиотелефоном и компонентами, установленными в автомобиле через разъем VDA.

Серийный телефон AUDI соединяется с указанным штекерным соединением VDA через специальный интерфейсный модуль.

Какие интерфейсные модули могут применяться для телефонов других производителей, необходимо выяснить у этих производителей. Интерфейсные модули без штекерного соединения VDA требуют соответствующего адаптера (например, Votex).
