Ауди А3. Снятие и установка громкоговорителя





Низко–/средне–/высокочастотный громкоговоритель

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите облицовку двери, обратитесь к подразделу Снятие и установка облицовки двери.

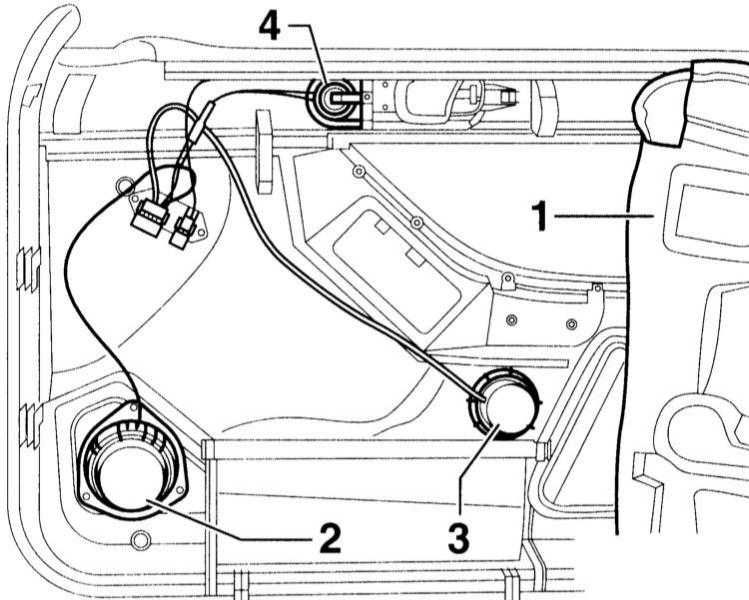

14.28 Снятие и установка громкоговорителя Ауди A3 2. Осторожно отделите демпфирующий мат с обратной стороны облицовки –1–.
3. Расстыкуйте разъем громкоговорителя.
4. Выверните 3 винта Torx Т20 у низкочастотного громкоговорителя –2– и выньте громкоговоритель из облицовки.
5. Выверните винт Torx Т20 у средне–/высокочастотного громкоговорителя –4– и выньте громкоговоритель из облицовки. 3 – громкоговоритель телефонного аппарата.
6. Установка выполняется в последовательности, обратной снятию.

Широкополосный громкоговоритель

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите боковую облицовку сзади, обратитесь к подразделу Снятие и установка задней боковой облицовки.

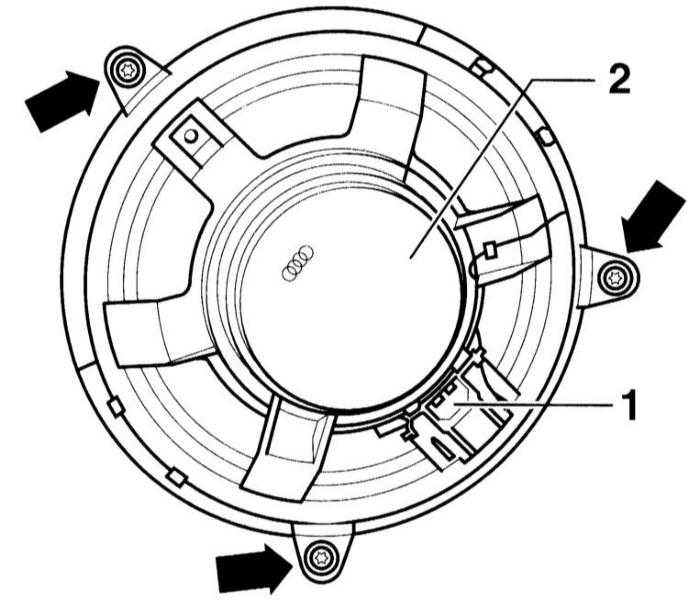

14.28 Снятие и установка громкоговорителя Ауди A3 2. Расстыкуйте разъем –1–.
3. Выверните 3 винта Torx Т20 у широкополосного громкоговорителя –2– и выньте громкоговоритель из облицовки.
4. Установка выполняется в последовательности, обратной снятию.
