Ауди А3. Привод переключения передач

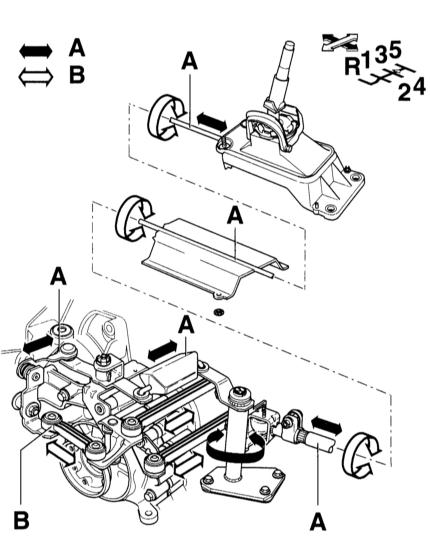

Тяговый привод переключения передач. Двигатели 1.6 л
 |
| А
– тяги переключения В – тяга выбора передачи |
Стрелка А переключение передачи Стрелка В перемещение выбора передачи |

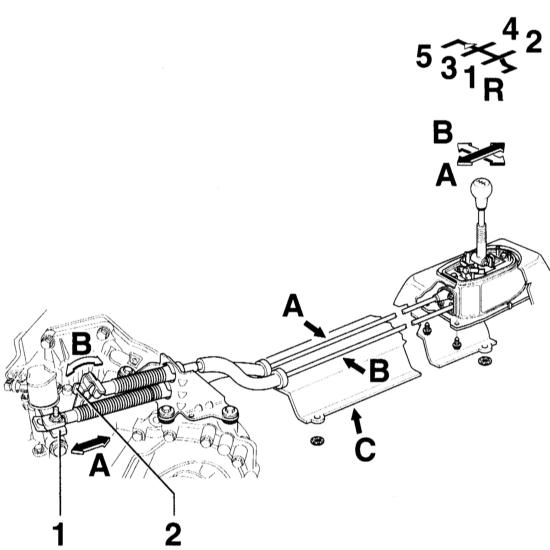

Тросовый привод переключения передач. Двигатели 1.8 л
 |
| А
– тяги переключения В – тяга выбора передачи С – теплозащитный экран системы выпуска Снимается перед снятием привода переключения |
1 – рычаг переключения передач 2 – направляющий рычаг с захватом/тросом Стрелка А переключение передачи Стрелка В перемещение выбора передачи |
При включении передачи следует делать различие между поперечным перемещением (выбор передачи) рычага переключения в нейтральное положение и собственно переключением передачи. Оба перемещения у автомобиля с двигателем 1.6 л передаются на РКПП через тяги.
У моделей с двигателями 1.8 л для передачи перемещений рычага переключений передач вместо тяг имеются два троса.
После снятия РКПП или разборки привода переключения его необходимо вновь отрегулировать.
ВНИМАНИЕ
опоры и поверхности трения смазать смазкой AUDI G 052 142 A2.
опоры и поверхности трения смазать смазкой AUDI G 052 142 A2.
