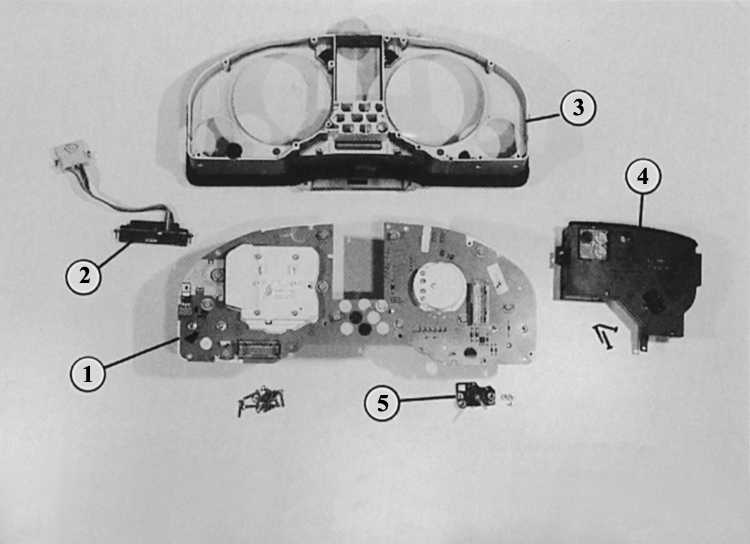

На задней стороне разобранного блока комбинации приборов мы обозначили
цифрами следующие детали
1 – основная пластина с приборами;
2 – блок индикаторов с индикатором внешней температуры;
3 – панель;
4 – система минипроверки;
5 – регулятор освещения приборов.

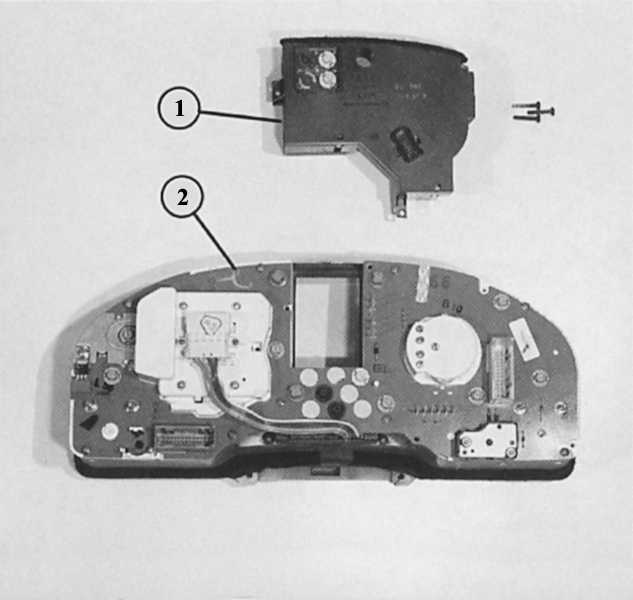

Система минипроверки (1) представляет собой собственную
конструктивную группу и прикреплена сзади на блоке
комбинации приборов (2) тремя винтами с крестообразным
шлицем.

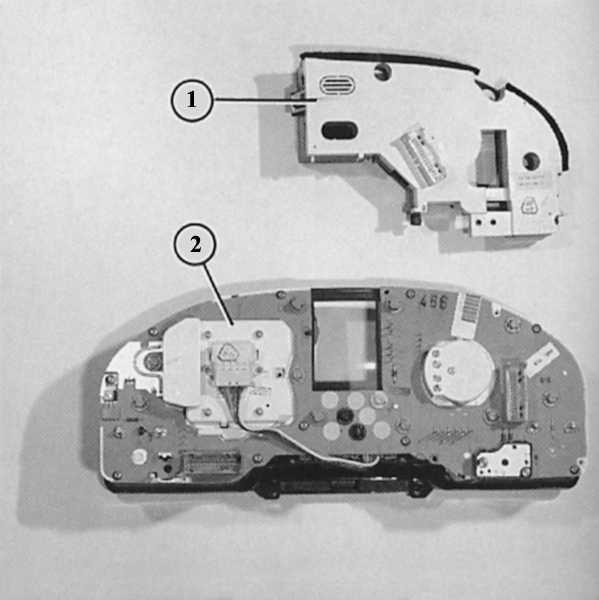

Система самопроверки (1) также просто прикручена сзади на
блок комбинации приборов (2). Таким же образом прикреплен
бортовой компьютер при соответствующем дополнительном
оснащении.
В нашем описании мы придерживаемся наиболее часто устанавливаемой на
Audi комбинации приборов VDO:
Не разбирая панель комбинации приборов, можно с обратной стороны снять
следующие элементы:
Индикаторы (контрольные
лампы):лампы
накаливания индикаторов в Audi крепко впаяны в свои патроны и их
можно приобрести только как единое целое. При покупке запасной
лампочки обратите внимание на цвет патрона: устанавливаются
1,1-ваттная, 1,2-ваттная и 2-ваттная лампы с различно окрашенными
патронами. Для снятия нужно провернуть патрон на четверть оборота
влево и вытянуть.
Подсветка шкал:смотри
«Индикаторы».
Индикатор температуры
окружающего воздуха:вывернуть
два винта с крестообразным шлицем на блоке индикатора, затем еще два
у штекера.
Стабилизатор напряжения:отвернуть
один винт с крестообразным шлицем, вытянуть узел из его штекерных
соединений.
Система минипроверки (индикаторный
блок для температуры охлаждающей жидкости, тормозов и давления
масла): ослабить винты с крестообразным шлицем, вытянуть групповой
прибор из штекерных контактов.
Система самопроверки:как
система минипроверки.
Бортовой компьютер:как
система минипроверки.
Регулировочный резистор для
подсветки шкал:вывернуть
две шестигранных гайки, снять регулировочной резистор.
После разборки комбинации приборов ( для этого снять регулировочный
резистор для подсветки шкал и систему минипроверки либо систему
самопроверки либо бортовой компьютер, после этого вывернуть 11
комбинированных шестигранных/звездчатых винтов либо винтов с
крестообразным шлицем снаружи на обратной стороне прибора)
становятся доступными следующие элементы.

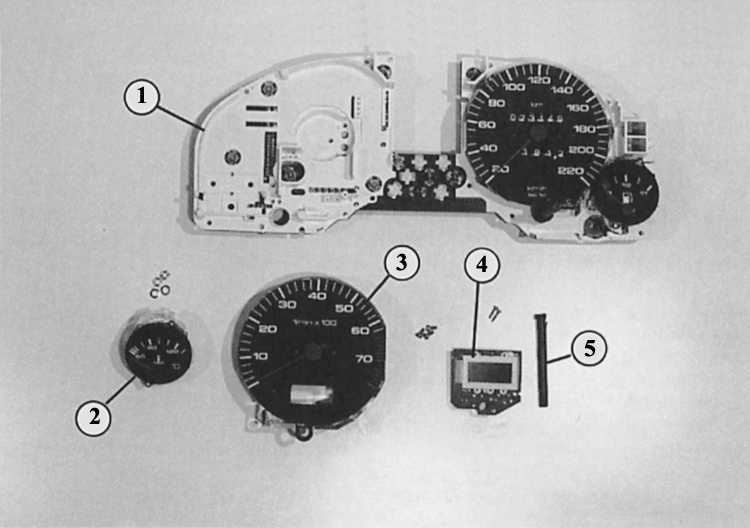

Спидометр:вывернуть
четыре винта с крестообразным шлицем на обратной стороне.
Часы с обычным циферблатом:при
необходимости снять индикатор температуры охлаждающей жидкости (см.
ниже), снять корпусную часть.
Тахометр:вывернуть
три винта на обратной стороне прибора.
Цифровые часы:снять
тахометр. Вывернуть два небольших шлицевых винта на цифровых часах и
вытянуть часы вперед. Расфиксировать установочный штифт цифровых
часов и осторожно вынуть.
Индикатор количества топлива
либо индикатор температуры:вывернуть
на обратной стороне по две шестигранных гайки. Вынуть переднюю часть
корпуса из крепежных крючков.
