Ауди 80. Проверка звукового сигнала
|

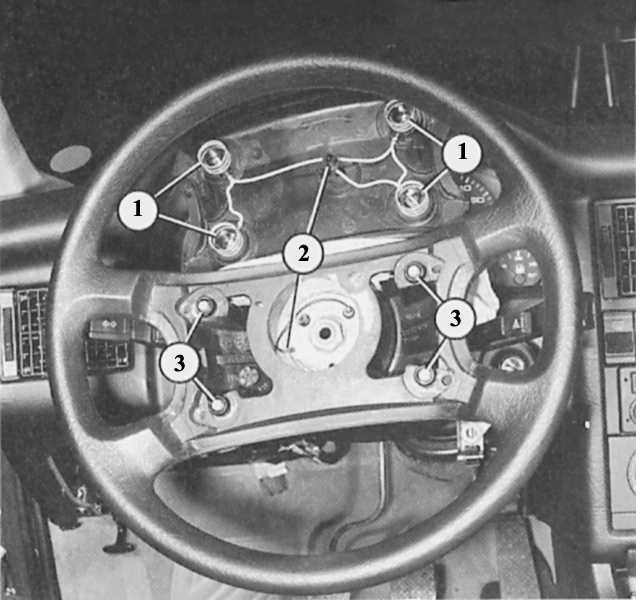

При нажатии на клаксон контакт с «массой» (корпусом)
обеспечивают контакты в рулевом колесе (3) и в плате
звукового сигнала (1). Дальше путь проходит через штекерное
соединение (2). |
|

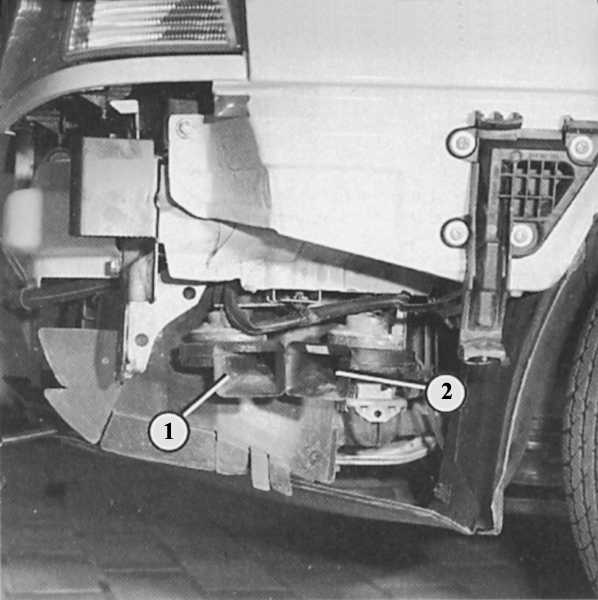

На иллюстрации видны клаксоны (1 и 2) при снятом бампере. |
Постоянная проверка
При нажатии на клаксон, расположенный в рулевом колесе, при включенном
зажигании должен сработать обычный либо двухтональный звуковой сигнал.
Кнопка звукового сигнала замыкает на «массу» (корпус) электрическую цепь
реле звукового сигнала (глава Приборы
и вспомогательные устройства). Подача питания к реле идет от
клеммы Х, получающей напряжение только при включенном зажигании.
При замкнутой электрической цепи (то есть при нажатом клаксоне) контакты
реле замыкаются, и к звуковому сигналу поступает питание по проводу с
черно-желтой оболочкой. Проводка к «массе» для звукового сигнала идет по
коричневому проводу.
Неисправный звуковой сигнал?
|
- Снять
нижнюю защиту моторного отсека (глава Элементы
кузова).
-
Отсоединить наконечники проводов.
- Снять
соответствующий клаксон.
-
Подсоединить к каждому штекерному разъему по
вспомогательному проводу и соединить его с
положительной и отрицательной клеммами
аккумулятора.
- Если
ничего не слышно, значит, этот клаксон
неисправен.
- Хрипящий
или совсем «немой» клаксон иногда можно
настроить либо вернуть к жизни вращением
регулировочного винта, расположенного на его
обратной стороне.
- Очистить
винт от заливочной мастики.
- После
регулировки снова загерметизировать винт
герметиком для кузова.
- Такой же
метод проверки следует применять и при
двухтональном звуковом сигнале.
|
|
