Роботи над рульовим управлінням

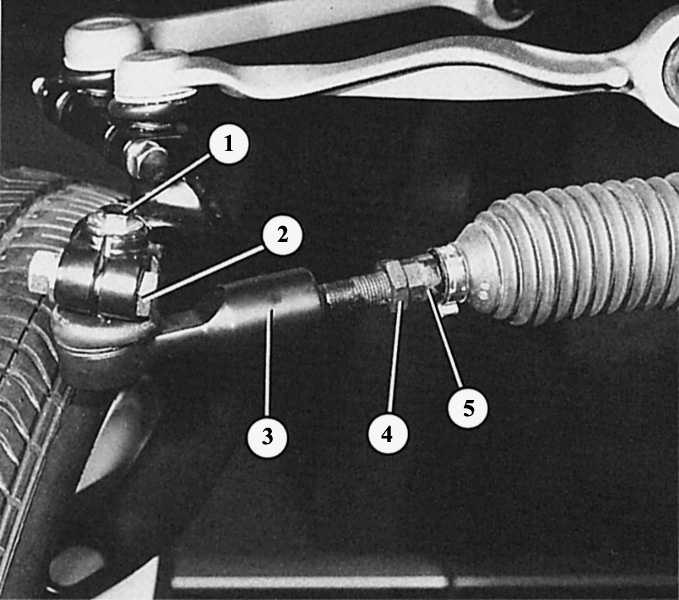

Зовнішній кінець поперечної рульової тяги
 |

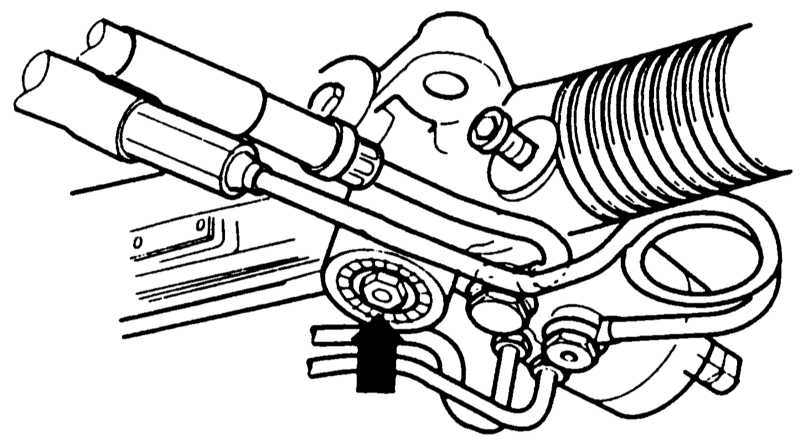

Стрілка вказує на монтажне положення установочного
гвинта рульового механізму. |
Заміна головки поперечної рульової тяги
|
|
-
Зніміть колесо.
-
Відкрутіть самоконтрящуюся гайку на затискному болте
поперечної рульової
тяги.
-
Вийміть затискний гвинт.
-
Вигвинтіть інсталяційний болт сходження коліс на
повороті.
-
Видавіть головку поперечної рульової тяги вниз з сошки
керма на
корпусі колісного підшипника.
-
Відкрутіть контргайку на голівці поперечної рульової тяги,
віджимайте при цьому шестигранник поперечної рульової тяги у
протилежному напрямку.
-
Визначте положення гвинтового з'єднання поперечної
рульової тяги, тоді після згвинчування ширина колії буде приблизно
тієї ж.
-
Відкрутіть головку поперечної рульової тяги, перенесіть
маркування на
нову головку рульової тяги.
-
Монтаж: втисніть палець головки поперечної рульової тяги у
сошку керма,
якщо потрібно, обережно вбийте.
-
Затягніть нову самоконтрящуюся гайку на 40 Нм.
-
Затягніть також на 40 Нм контргайки.
-
Перевірте сходження коліс.
|
|
Заміна поперечної рульової тяги в зборі
Ця робота іноді не вдається із-за недоступності гвинтового
з'єднання між поперечною
рульовою тягою і рульовим механізмом. Для цього гвинтового з'єднання є ключ V. A. G 1923, що дозволяє затягнути це гвинтове
з'єднання на 100 Нм. Рекомендується
для застосування.
|
|
-
Відокремте головку поперечної рульової тяги від рульової
сошки так, як
описано в попередньому розділі.
-
Послабте сильфон на поперечної рульової тяги і рульовому
механізмі, зніміть.
-
Відкрутіть поперечну рульову тягу від повідка
рульового механізму.
-
Монтаж: змастіть внутрішній шарнір мастилом для рульового
механізму AOF
063 000 04.
-
Загвинтіть нову поперечну рульову тягу на повідку
рульового механізму
на 100 Нм.
-
Встановіть сильфон.
-
Закріпіть головку поперечної рульової тяги і сошке керма
так, як
описано вище.
-
Перевірте сходження коліс.
|
|
