Монтаж і демонтаж головки блоку циліндрів

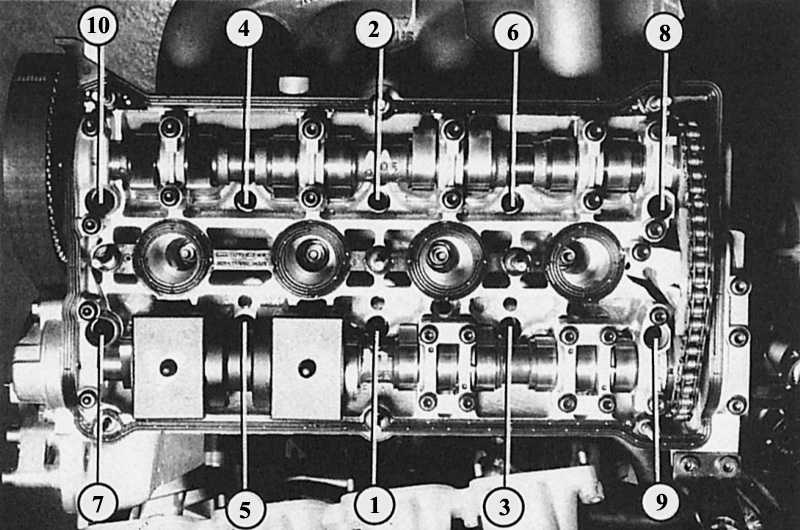

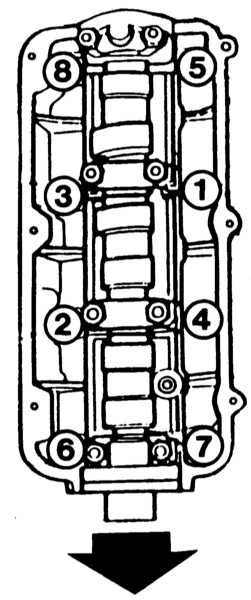

Болти головки блоку циліндрів повинні затягуватися з
послідовності, вказаній цифрами. Ліворуч показано шестициліндровий двигун (стрілка показує
напрямок руху)
і справа – 4-циліндровий двигун.
Вам потрібні: динамометричний ключ, довгий ключ з
внутрішнім зубчастим вінцем Т55 (для чотирициліндрового двигуна) або ключ TORX Е14
(для шестициліндрового двигуна)
і нова прокладка.
Демонтаж
Чотирициліндровий двигун
|
-
Наведіть фронтальну частину автомобіля у сервісне
положення (глава Деталі
кузова).
-
Демонтуйте вязкостный вентилятор.
-
Зніміть клиновий і клиново-ребристий ремені, відгвинтіть
пристрій для
натягу ременів.
-
Злийте охолоджуючу рідину через різьбову пробку зливного отвори
радіатора.
-
Зніміть роз'єм на датчику потоку свіжого повітря,
електромагнітний клапан вугільного фільтра і крайовий каскад потужності
системи запалювання (тільки
1,8 л двигун).
-
Відкрутіть корпус повітряного фільтра в зборі, демонтуйте
повітряний шланг
до патрубка дросельної заслінки.
-
Демонтуйте облицювання двигуна і відгвинтіть кришку
головки блоку
циліндрів
-
Відкрутіть патрубок охолоджуючої рідини з датчиком
температури за
головкою блоку циліндрів.
-
Відкрутіть розширювальний бачок з охолоджуючою
рідиною.
-
Від'єднайте роз'єм на всіх клапанах уприскування
і на датчик Холла.
-
У двигуні з робочим об'ємом 1,6 л зніміть всі роз'єми
свічок запалювання
і провід високої напруги.
-
Відкрутіть кронштейни впускного колектора.
-
Відкрутіть впускний колектор від голівки блоку циліндрів і
відкладіть у
бік.
-
Від'єднайте роз'єм дроти до лямбда-зонду,
оголіть провід.
-
Відкрутіть вихлопну трубу попереду від коліна і
відіжміть тому.
-
Демонтуйте кришку зубчастого ременя і поставте поршень
циліндра №
1 в положення ВМТ моменту запалювання, див. у
розділі вище.
-
Послабте кріпильний болт натяжного ролика.
-
Відзначте напрямок руху зубчастого ременя для подальшої складання
і зніміть його.
-
Послабте болти головки блоку циліндрів у зворотній
послідовності за
схемою затягування праворуч-вниз.
|
|
Демонтаж
Шестициліндровий двигун
|
-
Відкрутіть облицювання двигуна і кришку
клиново-ребристого ременя.
-
Демонтуйте клиново-ребристий і зубчастий ремені (див.
розділ Генератор).
-
Відкрутіть вихлопну трубу від коліна.
-
Злийте охолоджуючу рідину через різьбову пробку зливного отвори
двигуна і радіатора.
-
Відкрутіть повітряний шланг між датчиком потоку свіжого
повітря і
впускним колектором.
-
Від'єднайте роз'єм у датчика Холла.
-
Від'єднайте вентиляцію картера на голівці блоку циліндрів
зліва і
справа.
-
Зніміть вакуумний шланг на патрубку дросельної
заслінки ліворуч.
-
Вийміть з затискачів кришку шумопоглинача всмоктування і
вигвинтіть обидва
болта під кришкою.
-
Відіжміть шумопоглинач тому і підніміть вгору.
-
Зніміть вакуумний трубопровід у шумопоглинача зліва,
зніміть шумопоглинач.
-
Відгвинтіть кришку зліва трубопроводу клапанів
уприскування.
-
Вийміть з затискачів фіксатор дросельної заслінки,
вивісьте дросельну заслінку
і відкладіть її.
-
Від'єднайте роз'єм датчика температури всмоктуваного
повітря і
клапана стабілізації холостого ходу.
-
Від'єднайте подаючий і зворотний паливні
трубопроводи.
-
Відкрутіть з'єднання з масою за патрубком
дросельної заслінки.
-
Від'єднайте вакуумний шланг до блоку управління перед
під'єднанням дросельної
заслінки.
-
Від'єднайте роз'єм у дросельної заслінки.
-
Відкрутіть вакуумний шланг до електромагнітного клапану
вугільного фільтра. Демонтуйте
електромагнітний клапан.
-
Від'єднайте всі роз'єми свічок запалювання.
-
Від'єднайте всі електричні роз'єми клапанів
уприскування.
-
Від'єднайте роз'єм датчика детонації і обігріву
лямбда-зонда.
-
Від'єднайте роз'єм лямбда-зонда і відкладіть
дроти.
-
Від'єднайте роз'єм датчика тиску масла і датчика
температури масла.
-
Зніміть роз'єми клапанів уприскування зліва і
справа.
-
Відкрутіть кронштейн гідравлічного шланга у впускного
колектора. Не
від'єднуйте гідравлічний шланг.
-
Відкрутіть впускний колектор і вийміть його.
-
Закрийте отвори чистою ганчіркою.
-
Відкрутіть трубку подачі охолоджуючої рідини на голівці
блоку циліндрів
ззаду.
-
Демонтуйте лямбда-зонд.
-
Відкрутіть теплозахисний екран випускного
колектора.
-
Відкрутіть головку блоку циліндрів.
-
Демонтуйте задню кришку зубчастого ременя.
-
Відкрутіть шланг розширювального бачка з гідравлічною
рідиною до
насосу у головки блоку циліндрів.
-
Послабте болти головки блоку циліндрів у зворотній
послідовності тому,
як показано внизу. Для цього потрібно охолодити двигун, так як гаряча головка блоку циліндрів може деформуватися після
демонтажу.
-
Підніміть головку блоку циліндрів. Якщо вона відокремлюється не відразу, допоможуть
легкі постукування синтетичним молотком.
|
|
Перевірка демонтованої головки блоку циліндрів
Для всіх двигунів
|
-
Зніміть стару прокладку. Ущільнювальні поверхні головки блоку циліндрів і блока двигуна повинні бути абсолютно
чистими і
вільними від залишків прокладки. Не дряпайте гострим інструментом м'яку
ущільнювальну поверхню головки блоку циліндрів. Щербиниможе
в майбутньому викликати пошкодження прокладки
голівки блоку циліндрів.
-
Перевірте головку блоку циліндрів на деформацію (особливо
важливо при
пошкодженні прокладки в результаті перегріву).
-
Покладіть вздовж довгу металеву лінійку або гарантовано рівний металевий куточок на очищену ущільнювальну поверхню головки
блоку циліндрів.
-
Перевірте шаблоном, чи є в якомусь місці просвіт більше ніж 0,1 мм У цьому випадку головка блоку циліндрів повинна
бути перед
монтажем відшліфована.
-
Головка блоку циліндрів може доопрацьовуватися лише в
певних межах. Її мінімальна висота, виміряна від верхньої до нижньої ущільнювальної поверхні, повинна бути в чотирициліндровому
двигуні 139,25
мм і у шестициліндровому – 132,75 мм.
|
|
Монтаж
Для всіх двигунів
|
-
Якщо змінюється головка блоку циліндрів, то потрібно
злегка змастити маслом
напрямні гідроштовхачів. Це також поширюється на
головки блоку циліндрів з уже встановленим
розподілвалом.
-
Якщо потрібно, встановіть запірну кришку на голівці
замінної шестициліндрового
двигуна.
-
Різьблення болтів головки блоку циліндрів і отворів на
блоці двигуна повинна бути чистою і без пошкоджень, в іншому
випадку при
затягуванні болтів може бути спотворений момент
затяжки.
-
В різьбових отворах на блоці двигуна не повинні бути вода або масло, інакше литий матеріал може розірватися в області
різьбових отворів.
-
Трохи поверніть колінвал в напрямку, протилежному
обертанню, для того, щоб ні один поршень не перебував у положенні
ВМТ, інакше при установці головки блоку циліндрів відкритий
клапан може зіткнутися
з поршнем. За цим потрібно простежити також при подальшому монтажі
зубчастого ременя.
-
Прокладку головки блоку циліндрів накладіть на блок
двигуна таким чином, щоб номер деталі або позначення «вгору» були звернені
до голівці блоку циліндрів.
-
Встановіть головку блоку циліндрів. Зверніть при цьому увагу на
центрувальні штифти і пригнані втулки.
-
Спочатку загвинтіть всі болти головки блоку циліндрів
вручну і
потім затягніть їх в послідовності, наведеній
нижче:
Двигун
|
Чотирициліндровий
|
Шестициліндровий
|
1-я ступінь затяжки |
40 Нм
|
(немає)
|
2-я ступінь затяжки |
60 Нм
|
60 Нм
|
3 - я ступінь затяжки |
Рівно затягніть болти жорстким ключем на півоберту далі
(та ж послідовність). Це можна зробити також на
три чверті обороту |
-
Таким шляхом всі болти остаточно загвинчуються.
|
Важливо: дотримуватись послідовність затягування при монтажі впускного колектора шестициліндрового
двигуна. |
-
Змонтуйте зубчастий ремінь.
-
Крім того, в чотирициліндровому двигуні з робочим об'ємом 1,6 л перевірте установку запалення (глава Система запалювання).
|
|
