13.8. Водяной насос дизельных двигателей 2,5 л
Снятие
Слейте охлаждающую
жидкость.
Снимите зубчатый
ремень.
Снимите переднюю
секцию впускного коллектора.
 |

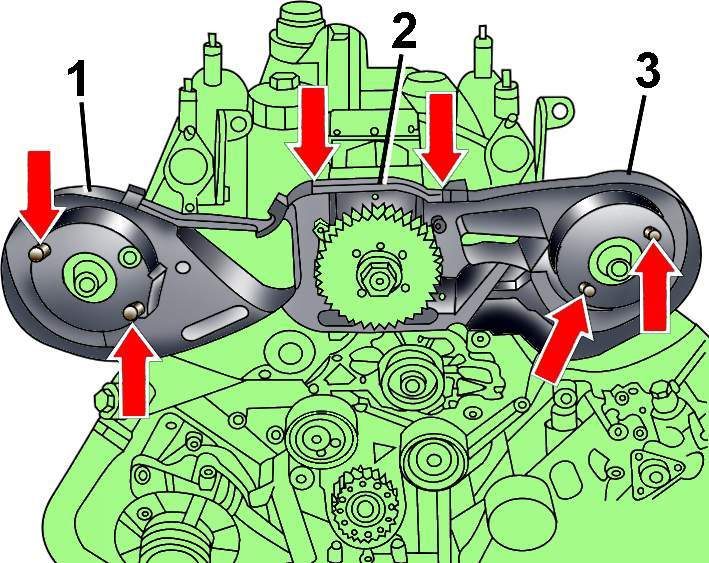

Рис. 3.3–58.
Расположение винтов крепления левого (1),
верхнего (2) и правого (3) кожухов зубчатого
ремня
|
Отверните винты и
снимите верхнюю 2 (см. рис.
3.3–58). секцию
кожуха зубчатого ремня
Отвинтите винты и
снимите левый и правый кожухи зубчатого ремня 1 и 3.
 |

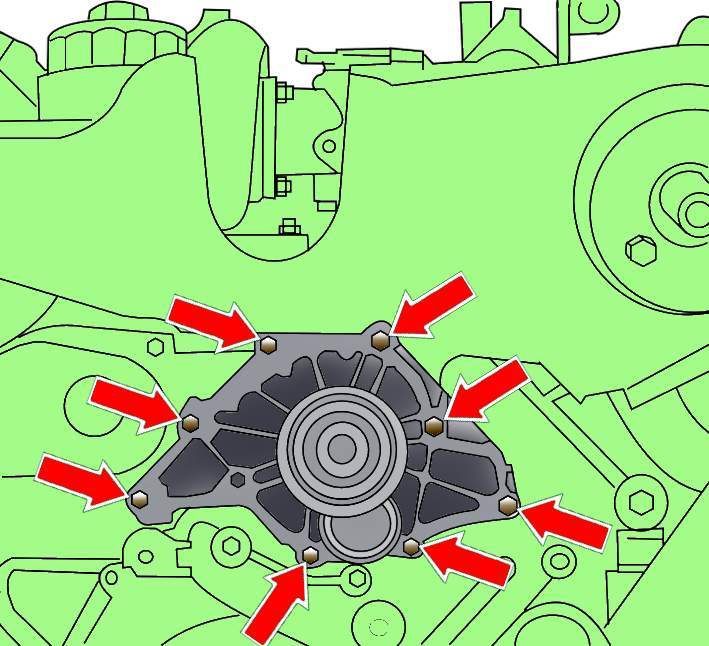

Рис. 7–18.
Расположение болтов крепления водяного насоса
дизельного двигателя 2,5 л
|
Отвинтите болты и
снимите водяной насос (рис.
7–18).
 |

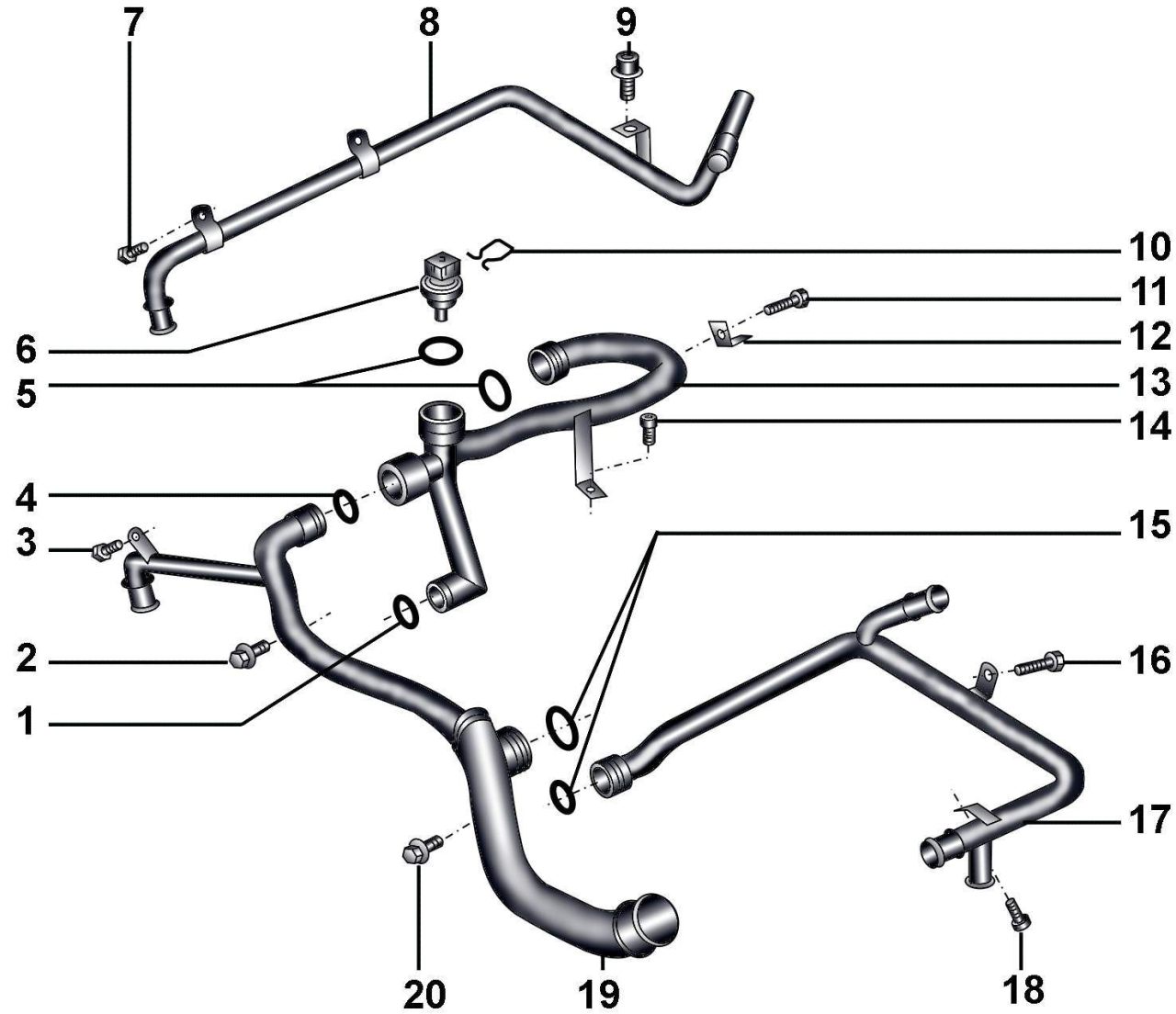

Рис. 7–19.
Трубы системы охлаждения дизельного двигателя
2,5 л: 1 – уплотнительное кольцо; 2 – болт, 22
Н·м; 3 – болт, 10 Н·м; 4 – уплотнительное
кольцо; 5 – уплотнительные кольца; 6 – датчик
температуры охлаждающей жидкости Г2/ Г62; 7 –
болт, 10 Н·м; 8 – правая секция трубы; 9 – болт,
22 Н·м; 10 – пружинный фиксатор; 11 – болт, 10
Н·м; 12 – держатель; 13 – центральная секция
трубы; 14 – болт, 10 Н·м; 15 – уплотнительные
кольца; 16 – болт, 10 Н·м; 17 – задняя секция
трубы; 18 – болт, 10 Н·м; 19 – передняя секция
трубы; 20 – болт, 10 Н·м
|
