13.5. Соединительные трубы системы охлаждения
Малая средняя труба системы
охлаждения бензинового двигателя 2,8 л
Снятие
Слейте охлаждающую
жидкость.
Снимите впускной
коллектор.

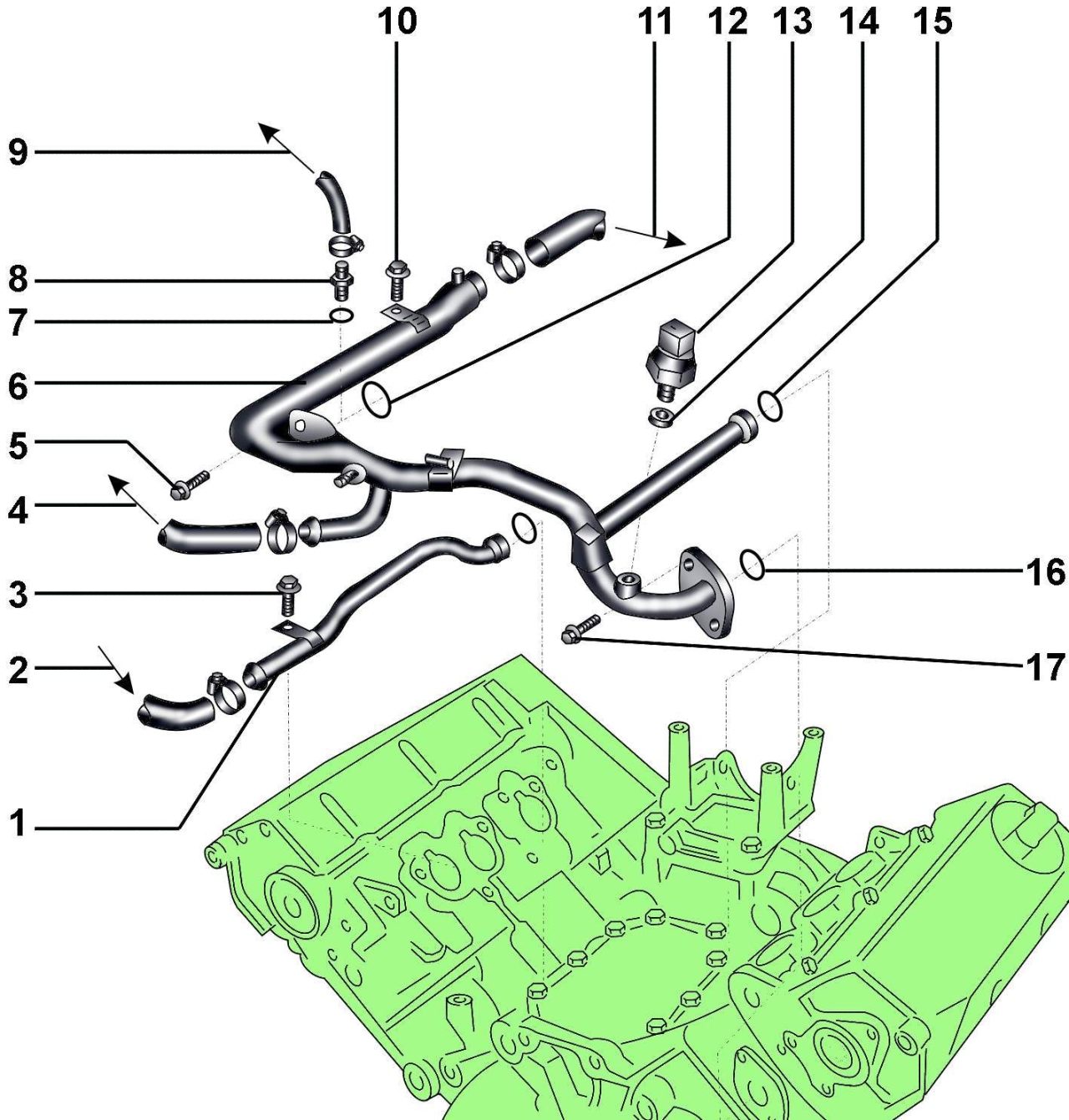

Рис. 7–9. Трубы
системы охлаждения бензинового двигателя 2,8 л:
1 – малая средняя труба; 2 – от теплообменника;
3 – болт, 10 Н·м; 4 –- к теплообменнику; 5 –
болт, 10 Н·м; 6 – большая средняя труба; 7 –
уплотнительное кольцо; 8 – штуцер, 15 Н·м; 9 – к
расширительному бачку; 10 – болт, 10 Н·м, 11 – к
средней трубе; 12 – уплотнительные кольца; 13 –
датчик температуры охлаждающей жидкости; 14, 15,
16 – уплотнительные кольца; 17 – болт, 10 Н·м
|

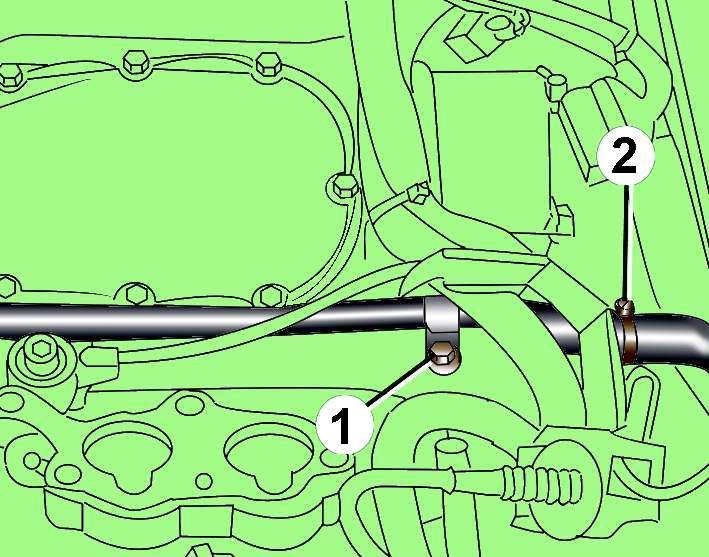

Рис. 7–10.
Малая средняя труба системы охлаждения
бензинового двигателя 2,8 л: 1 – болт, 10 Н·м; 2
– хомут
|
Ослабьте хомут и
снимите шланг с задней стороны средней трубы системы охлаждения
(рис.
7–10).
Вывинтите болт 1
крепления средней трубы системы охлаждения к блоку цилиндров.
Выньте среднюю
трубу системы охлаждения из отверстия блока цилиндров и снимите
ее.
Установка
Установка
проводится в последовательности, обратной снятию, с учетом
следующего.
Перед установкой
очистите гнездо для уплотнительного кольца.
При установке
необходимо использовать новое уплотнительное кольцо,
предварительно смазав его антикоррозионным средством G12.
Вдвиньте трубу в
отверстие блока цилиндров и закрепите ее болтом.
Установите впускной
коллектор.
Залейте охлаждающую
жидкость.
Правая средняя труба системы
охлаждения бензинового двигателя 2,8 л
Снятие
Слейте охлаждающую
жидкость.
Снимите впускной
коллектор.

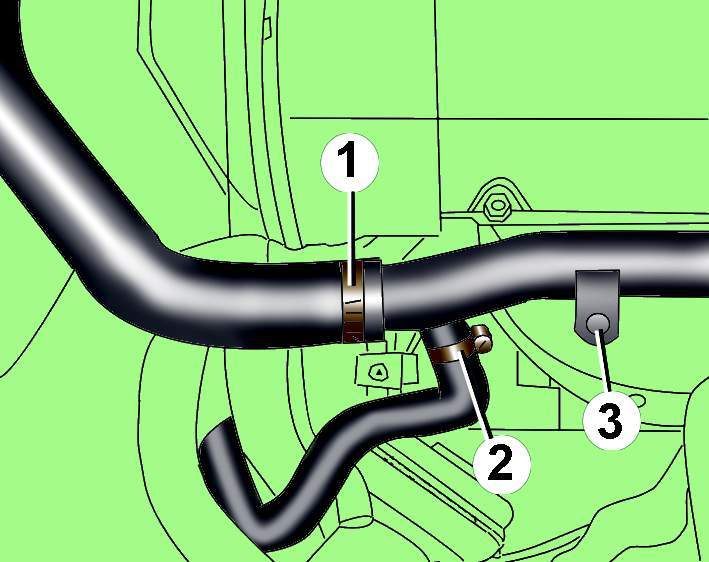

Рис. 7–11.
Правая средняя труба системы охлаждения
бензинового двигателя 2,8 л: 1, 2 – хомуты; 3 –
болт, 10 Н·м
|
Ослабьте хомуты и
снимите шланги со средней трубы системы охлаждения (рис.
7–11).
Вывинтите болт 3
крепления трубы системы охлаждения к блоку цилиндров.
Ослабьте хомуты и
снимите со средней трубы шланги, идущие к теплообменнику.
Ослабьте хомут и
снимите со средней трубы шланг, идущий к расширительному бачку.
Рис. 7–12.
Расположение электрического разъема датчика
температуры охлаждающей жидкости бензинового
двигателя 2,8 л.
|
Отсоедините
электрический разъем от датчика температуры охлаждающей жидкости
(рис.
7–12).
Освободите зажимы
средней трубы системы охлаждения и переместите их в сторону.

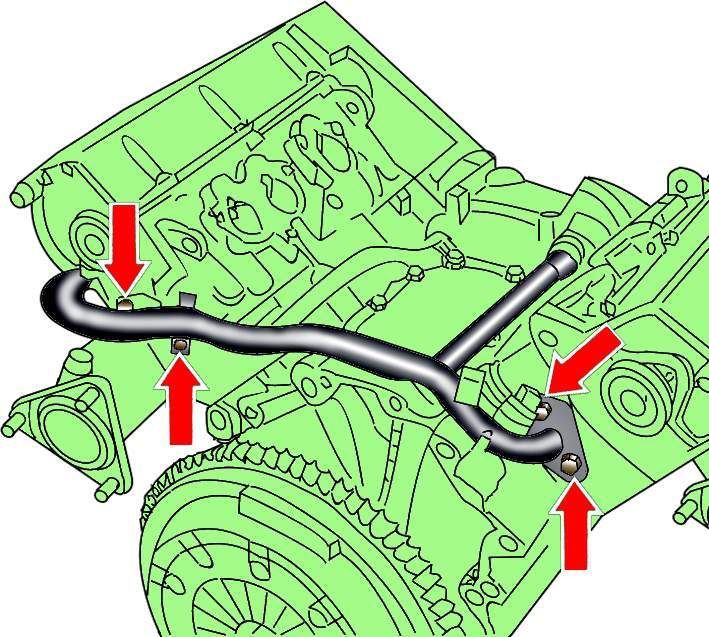

Рис. 7–13.
Расположение болтов крепления фланцев средней
трубы системы охлаждения бензинового двигателя
2,8 л
|
Отвинтите болты
(см. рис.
7–13) крепления
фланцев средней трубы, выньте среднюю трубу системы охлаждения
из отверстия блока цилиндров и снимите ее.
Рис. 7–14.
Элементы системы охлаждения бензиновых
двигателей 3,7 и 4,2 л: 1 – задняя секция трубы
системы охлаждения; 2 – от системы отопления, с
выпускным клапаном; 3 – к системе отопления, с
выпускным клапаном; 4 – возвратный шланг; 5 –
крышка расширительного бачка; 6 – расширительный
бачок; 7 – наполнительный шланг; 8 – термостат;
9 – радиатор; 10 – кронштейн для шлангов
охлаждающей жидкости; 11– труба охлаждающей
жидкости; 12 – масляный теплообменник; 13 –
труба охлаждающей жидкости; 14 – труба
охлаждающей жидкости масляного теплообменника
|
Установка
Установка
проводится в последовательности, обратной снятию, с учетом
следующего.
Перед установкой
очистите гнездо для уплотнительного кольца.
При установке
необходимо использовать новое уплотнительное кольцо,
предварительно смазав его антикоррозионным средством G12.
Вдвиньте трубу в
отверстие блока цилиндров и закрепите ее болтом.
Установите впускной
коллектор.
Залейте охлаждающую
жидкость.
