Ауди А8. Топливный расширительный бачок дизельных двигателей





9.4. Топливный расширительный бачок

Перед снятием топливного расширительного бачка снимите защиту арки заднего колеса.
Гравитационный клапан не поставляется как отдельная запасная часть.
Клапан снимают через верхнюю часть наливной горловины.
Проверяют клапан следующим образом. При установке клапана в вертикальное положение он открыт, а при наклоне на 45° – закрывается.
При снятии расширительного бачка сдвиньте соединительный патрубок, по топливоналивной трубе.

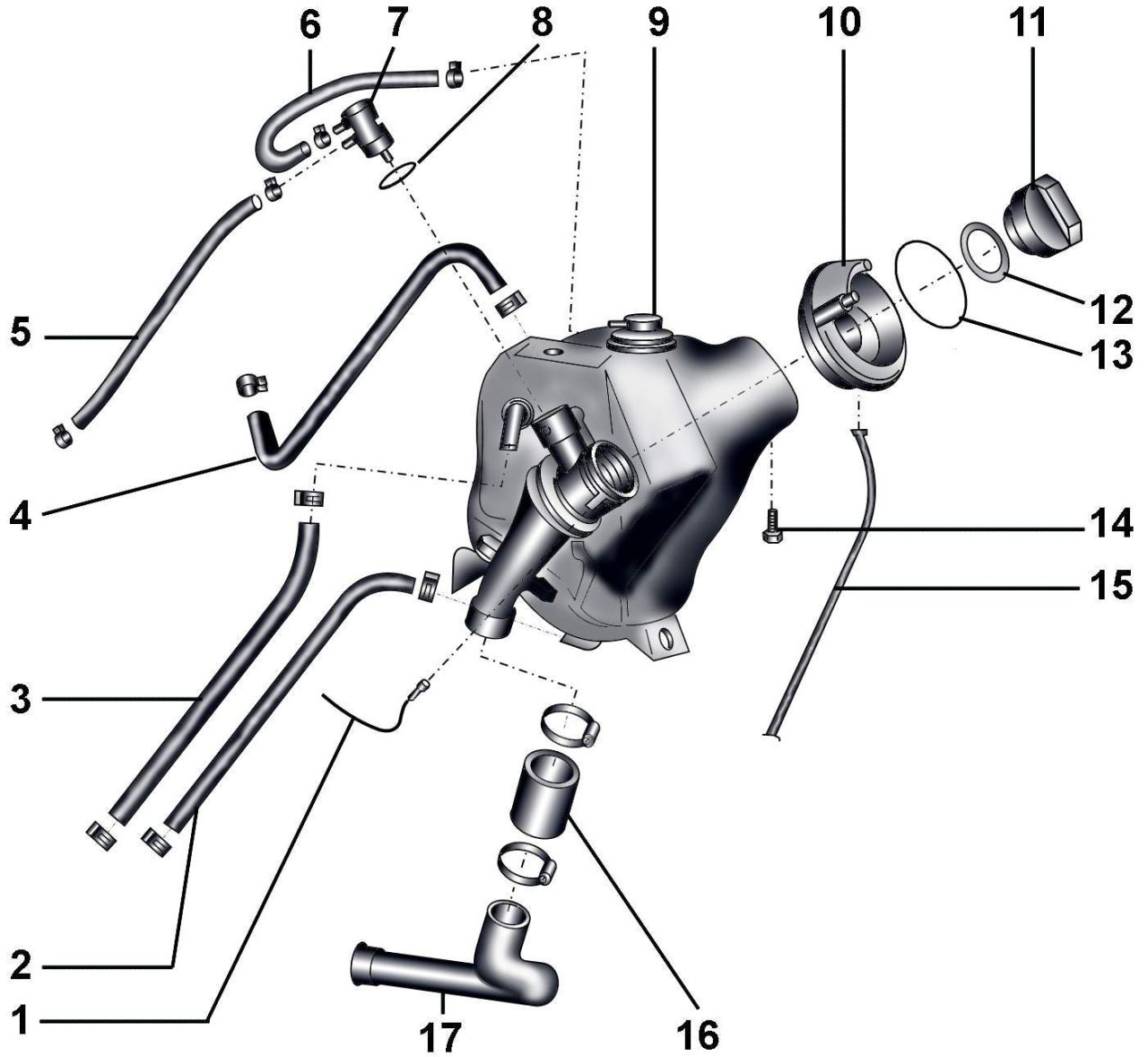

Рис. 5.1–1. Топливный расширительный бачок: 1 – соединение с «массой»; 2 – топливная труба от топливного бака; 3 – топливная труба от топливного бака; 4 – топливная труба от топливного бака с белой маркировкой; 5 – топливная труба от гравитационного клапана; 6 – топливная труба от расширительного бачка к гравитационному клапану; 7 – гравитационный клапан; 8 – уплотнительное кольцо; 9 – топливный расширительный бачок; 10 – резиновая крышка горловины; 11 – крышка наливной горловины; 12 – прокладка; 13 – стопорное кольцо резиновой крышки горловины; 14 – болт, 10 Н·м; 15 – сливной шланг; 16 – соединительный патрубок; 17 – топливоналивная труба

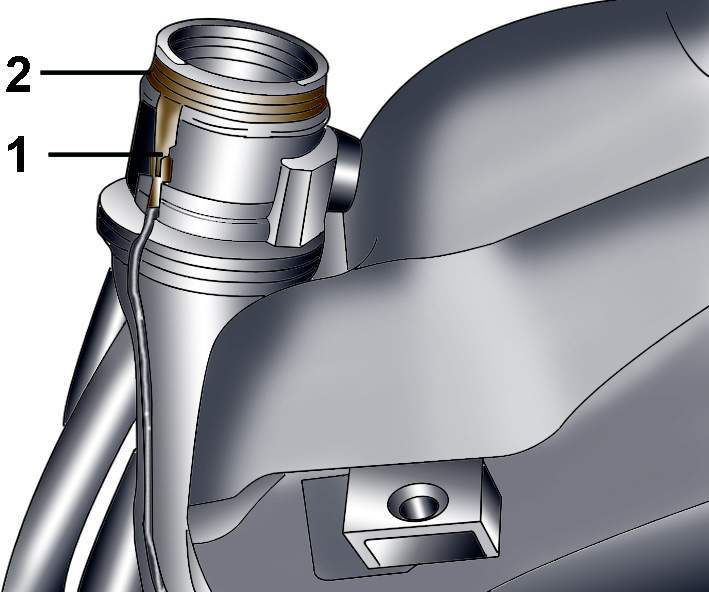

Рис. 5.1–2. Соединение «массового» провода (1) с металлическим кольцом (2) на наполнительной трубе топливного бака





При установке топливного расширительного бачка проверьте, чтобы наконечник провода соединения с «массой» 1 (рис. 5.1–2) был надежно подсоединен к металлическому кольцу на наполнительной трубе топливного бака.
После установки топливного расширительного бачка омметром проверьте отсутствие сопротивления между металлическим кольцом на наполнительной трубе топливного бака и «массой» кузова.
В противном случае проверьте, чтобы провод соединения с «массой» был надежно соединен с отрицательной клеммой аккумуляторной батареи
