Снятие и установка каталитического
преобразователя и лямбда-зондов
Двигатель 2.0 л ALT
Лямбда-зонды расположены перед и после каталитического преобразователя.
Для снятия лямбда-зондов снимать каталитический преобразователь не
требуется.
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
Снимите
крышку двигателя в двигательном отсеке,
обратитесь к РазделуСнятие
и установка верхней крышки двигателя/нижней
защиты двигательного отсека/подрамника.
Рассоедините разъём указателя температуры
охлаждающей жидкости. Отсоедините
расширительный бачок и отведите его в
сторону. Шланги охлаждающей жидкости не
отсоединяйте.

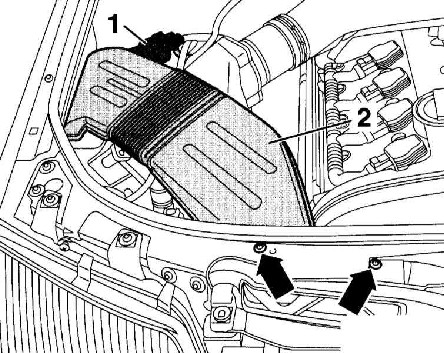

Отсоедините AKF-клапан (1). Выверните винты
(стрелки на сопроводительной иллюстрации) и
выньте шланг для всасывания воздуха.

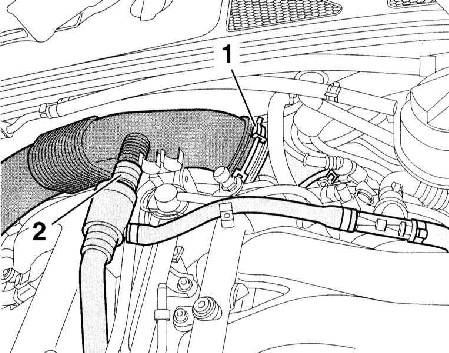

Отсоедините шланг для всасывания воздуха (1)
от шланга (2). Снимите шланг с нижней
стороны патрубка всасывания воздуха.
Снимите
корпус воздушного фильтра, обратитесь к
РазделуСнятие
и установка воздушного фильтра.

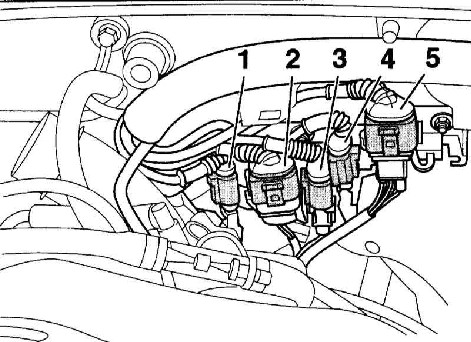

Рассоедините разъём (2) лямбда-зонда 2,
расположенного после каталитического
преобразователя.
Смажьте
резьбу лямбда-зондов высокотемпературной
пастой G 05212A3. Паста не должна попадать
на шлиц корпуса.
Закрепите
лямбда-зонды моментом55Нм.
Если
заменялись только лямбда-зонды: Состыкуйте
разъёмы (2) и (5) лямбда-зондов.
Дальнейшее снятие каталитического преобразователя
ПОРЯДОК ВЫПОЛНЕНИЯ

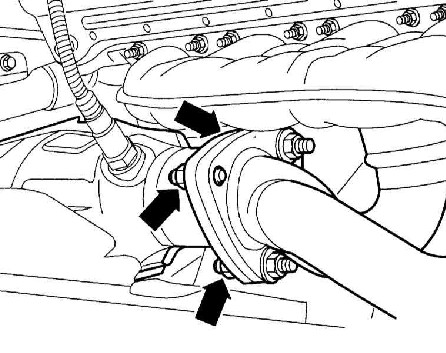

Разъедините болтовое соединение
каталитический преобразователь/выпускной
коллектор (стрелки на сопроводительной
иллюстрации).
Операция подъёма и установки
автомобиля на подставки связана с
опасностью! Поэтому перед
проведением операции ознакомьтесь с
РазделомПоддомкрачивание
и буксировка.
Поднимите
и установите автомобиль на подставки.

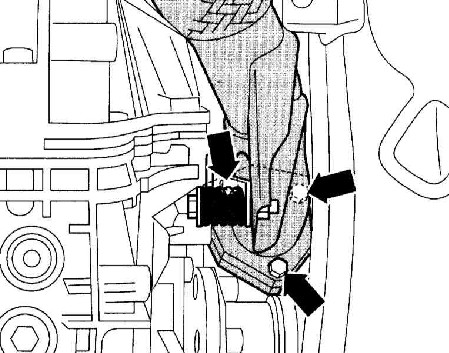

У
автомобилей со стояночным/дополнительным
отоплением: Выверните болты (стрелки на
сопроводительной иллюстрации) крепления
выхлопной трубы стояночного/дополнительного
отопления к нижней крышке двигательного
отсека.
Снимите
нижнюю крышку двигательного отсека,
обратитесь к РазделуСнятие
и установка верхней крышки двигателя/нижней
защиты двигательного отсека/подрамника.
Отсоедините крышку над правым приводным
валом.
Отверните
болты крепления и отсоедините каталитический
преобразователь от предварительной трубы
(стрелки). Выньте каталитический
преобразователь наверх
Защищайте каталитический
преобразователь от ударов.
