Корректировка прокладки системы выпуска/концевой
трубы - Ауди A4 2000+ г.в.
После установки системы выпуска на место необходимо её правильно
выставить, в противном случае могут возникнуть напряжения, приводящие к
появлению трещин и/или шума.
Установка
|
|
- Система
выпуска устанавливается в холодном
состоянии. Если система выпуска горячая, её
необходимо охладить до наружной температуры.
|
 |
Операция подъёма и установки
автомобиля на подставки связана с
опасностью! Поэтому перед
проведением операции ознакомьтесь с
Разделом Поддомкрачивание
и буксировка. |
|
- Поднимите
и установите автомобиль на подставки.
|
- Модели с
клеммной втулкой: Ослабьте болты крепления
клеммной втулки.
|

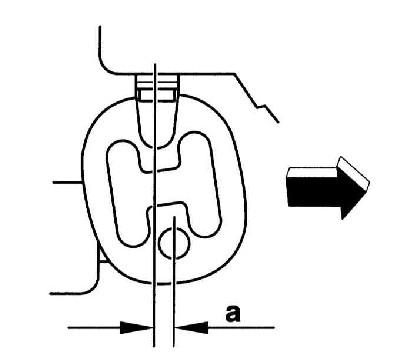

- Сместите
дополнительный глушитель вперед (стрелка на
сопроводительной иллюстрации) так, чтобы
предварительный натяг на правом заднем
хомуте дополнительного глушителя составлял а
= 7 – 11 мм.
|
 |
- Затяните
равномерно болты крепления клеммной втулки
моментом 40Нм.
|
|
Модели с клеммной втулкой, расположенной между предварительным и
дополнительным глушителями
Предварительный глушитель необходимо выставлять только у автомобилей с
клеммной втулкой, расположенной между предварительным и дополнительным
глушителями.
|
|
- Ослабьте
болты крепления клеммной втулки, поз. 22 на
иллюстрации Система
выпуска отработавших газов. Двигатель 2.0 л
ALT.
|

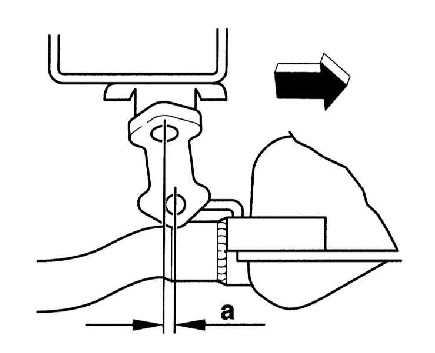

- Сместите
систему выпуска вперед (стрелка на
сопроводительной иллюстрации) так, чтобы
предварительный натяг на правом переднем
хомуте предварительного глушителя составлял
а = 7 – 9 мм.
|
 |
- Затяните
равномерно болты крепления клеммной втулки
моментом 40Нм.
|
|
Установка концевой трубы
|
|
- Концевую
трубу установите так, чтобы расстояние «а»
слева было равно расстоянию «а» справа.
Одновременно расстояние от выреза под бампер
до трубы вверху составляло «b» = 20 мм.
|
 |
|

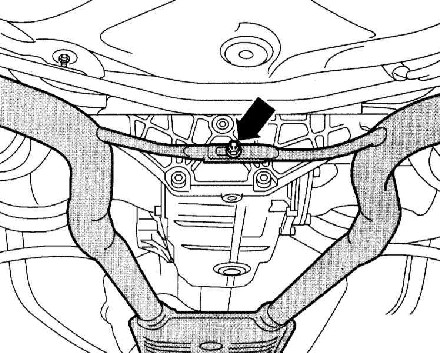

Дизельный двигатель 2.5 л
|
|
-
Откорректируйте размер «а» следующим
образом: Ослабьте гайку (стрелка на
сопроводительной иллюстрации) крепления
связи между выпускными трубами. Выставьте
выпускные трубы равномерно по центру.
Затяните гайку моментом 23Нм.
|
 |
|
Бензиновый двигатель 2.5 л
|
|
- Проверьте
расстояние «а» между концевой трубой (1)
бампером (2). Оно должен составлять 40 мм.
|
|
|
