Снятие и установка ремня привода вспомогательных
агрегатов 6-цилиндровых дизельных двигателей - Ауди А4
Перед снятием клинового ремня пометьте мелом или фломастером
направление вращения на ремне. Изменение направления
вращения бывшего в работе ремня может привести к его
разрыву. При установке ремня обратите внимание на его
правильное положение на шкивах.
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
Установите
переднюю панель в положение для проведения
техобслуживания, обратитесь к РазделуУстановка
передней панели в положение для технического
обслуживания.

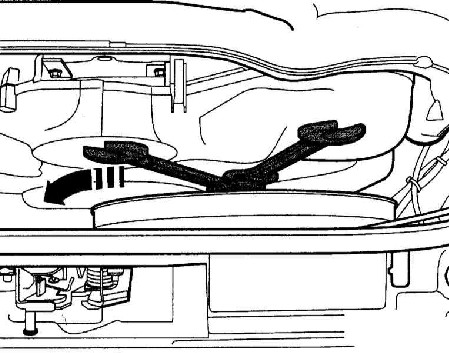

Отверните
вентилятор с вязкостной муфтой гаечным
ключом на 22 мм, при этом вторым ключом
удерживайте ступицу.

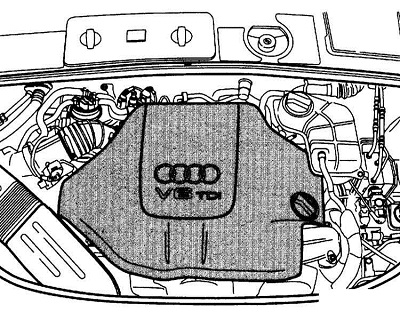

Выньте
вверх из держателей крышку двигателя.
Снимите
переднюю левую и правую крышки зубчатого
ремня.

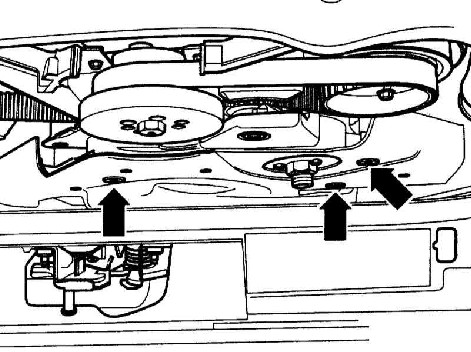

Отверните
винты крепления крышки клинового ремня
(стрелки на сопроводительной иллюстрации) и
выньте её.

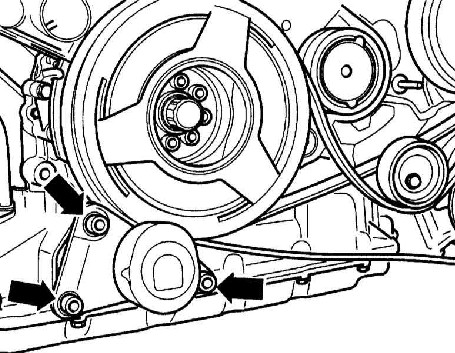

Отверните винты крепления опоры (стрелки на
сопроводительной иллюстрации) и выньте её.

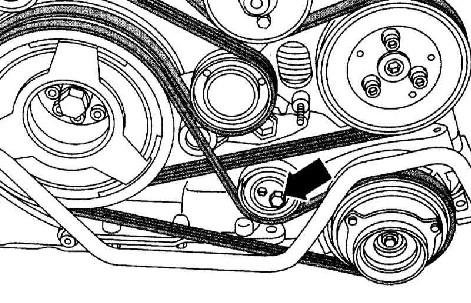

Снимите
крышку с натяжного ролика компрессора и
отверните болт крепления натяжного ролика
(стрелка на сопроводительной иллюстрации).
Снимите
клиновой ремень привода компрессора.

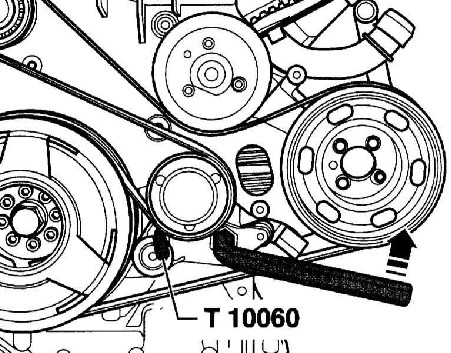

Поверните
торцевым ключом устройство натяжения в
направлении стрелки на сопроводительной
иллюстрации так, чтобы стопорные отверстия
находились друг над другом. В этом положении
вставьте в отверстия инструмент AUDI-T10060
или подходящую оправку (Ø 4 мм),
зафиксировав таким образом устройство
натяжения.
Снимите
клиновой ремень.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ

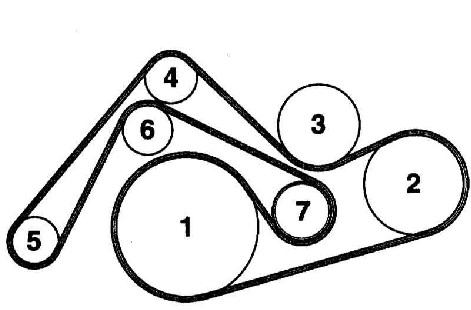

Наденьте
клиновой ремень сначала на шкив коленчатого
вала (1) и направляющие ролики (4/6) и затем
на натяжной ролик (7).
Немного
поверните натяжной ролик торцевым ключом
против часовой стрелки, выньте стопорный
палец и отведите натяжной ролик назад.
Наденьте
клиновой ремень шкив компрессора.

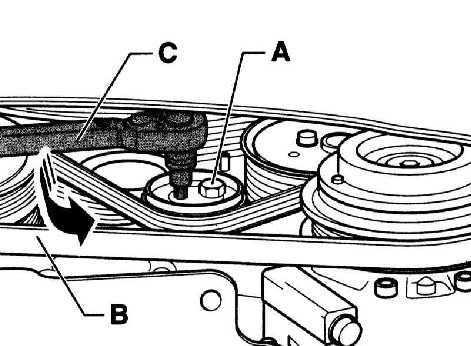

Установите
динамометрический ключ (С) с торцевым ключом
на 8 мм, как показано на сопроводительной
иллюстрации, и натяните клиновой ремень в
направлении стрелки моментом7Нм.
В этом
положении затяните болт (А)
динамометрическим ключом моментом22Нм.
Установите
крышку натяжного ролика.
Закрепите
вентилятор с вязкостной муфтой, удерживая
вторым гаечным ключом ступицу.
Запустите
двигатель и визуально проверьте ход ремня.
Установите
держатель замка, обратитесь к РазделуУстановка
передней панели в положение для технического
обслуживания.
