Снятие и установка головки блока цилиндров 6-цилиндровых дизельных двигателей

Снятие и установка головки блока цилиндров 6-цилиндровых дизельных двигателей - Ауди А4

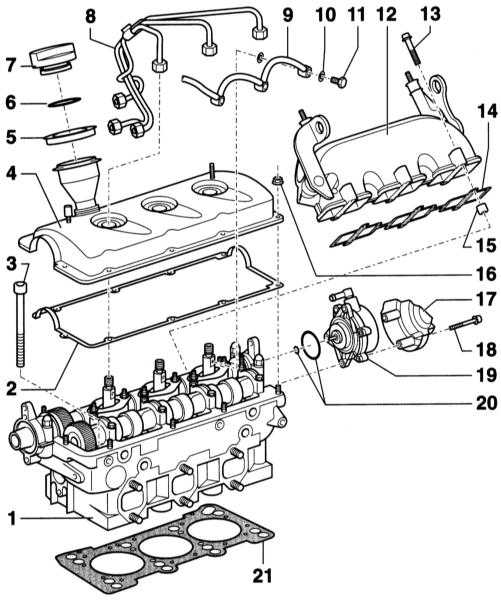

Головка блока цилиндров (показана левая). Дизельный двигатель 2.5 л

1 — Левая головка цилиндров. Внимание: Головки цилиндров дизельного двигателя не допускается обрабатывать
2 — Уплотнительная прокладка крышки головки цилиндров. При наличии повреждений или негерметичности замените. Перед установкой перехода смазываются герметиком
3 — Болт крепления головки цилиндров*
4 — Крышка головка цилиндров. При наличии повреждений прокладок у форсунок замените крышку головку цилиндров
5 — Отбойное кольцо. При наличии повреждений замените
6 — Уплотнение. При наличии повреждений замените
7 — Крышка
8 — Топливные трубопроводы, 30Нм. Замените в комплекте. Не деформируйте
9 — Возвратный трубопровод
10 — Уплотнительное кольцо*
11 — Полый болт, 5Нм

12 — Впускной трубопровод
13 — Болт, 10Нм. Затягиваются крест-накрест за несколько приёмов
14 — Уплотнительная прокладка*
15 — Установочная втулка, 2 шт. Следите за тем, чтобы втулка не упала в впускные каналы
16 — Гайки, 10Нм. Затягиваются крест-накрест за несколько приёмов
17 — Теплозащитный лист
18 — Болт, 10Нм
19 — Вакуумный насос усилителя тормоза
20 — Уплотнительное кольцо вакуумного насоса
21 — Уплотнительная прокладка головки цилиндров. Имеет различную толщину. Номер детали должен показывать в сторону головки цилиндров
*) обязательно замените.

Последовательность затягивания болтов крепления головки цилиндров приведена на иллюстрации ниже.

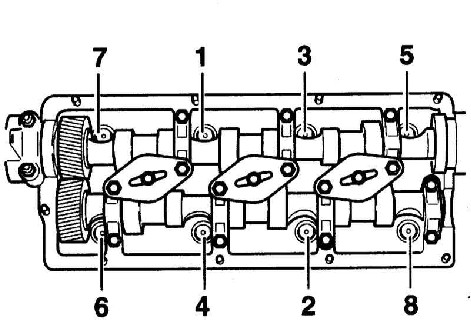

Порядок затягивания болтов крепления головки цилиндров
Отворачивание производится в обратной последовательности с 8 по 1.
Усилия приведены в Спецификациях.
