Ремень привода вспомогательных агрегатов. 4-цилиндровый дизельный двигатель

3.6.5 Снятие и установка ремня привода вспомогательных агрегатов Audi A4

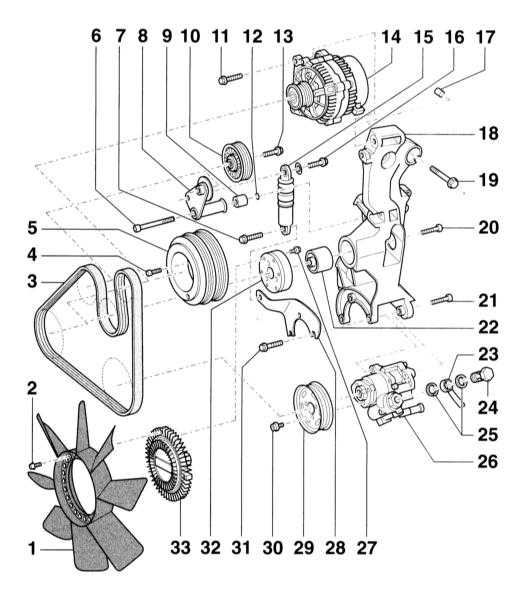

1 — Крыльчатка вентилятора с вязкостной муфтой
2 — Винт*, 10Нм
3 — Клиновой ремень
4 — Винт*, 10Нм + 90°
5 — Шкив коленчатого вала (демпфер крутильных колебаний)
С — резиновой крышкой. Установка возможна только в одном положении.
6 — Винт, 25Нм. При установке вставьте уплотнительное кольцо (12)
7 — Винт, 25Нм
8 — Рычаг натяжного ролика
9 — Дистанционная втулка. Соблюдайте положение установки. Установите уплотнительное кольцо (12)
10 — Натяжной ролик
11 — Болт, 25Нм
12 — Уплотнительное кольцо. При наличии повреждений замените
13 — Болт*, 25Нм
14 — Генератор
15 — Натяжной элемент клинового ремня
16 — Болт, 25Нм
17 — Установочная втулка. Проверьте правильность установки в держателе

18 — Держатель. При установке следите за тем, чтобы правая верхняя втулка встала между держателем и блоком цилиндров
19 — Болт, 45Нм. Соблюдайте последовательность затяжки.
20 — Болт, 45Нм
21 — Болт, 25Нм
22 — Опора для вентилятора с вязкостной муфтой
23 — Напорный трубопровод
24 — Полый болт, 50Нм
25 — Уплотнительные кольца*
26 — Насос гидроусилителя
27 — Болт с зубчатым буртиком*, 28Нм
28 — Держатель натяжного элемента
29 — Шкив насоса гидроусилителя руля. Для отворачивания необходимо удерживать оправкой
30 — Болт, 25Нм
31 — Болт, 25Нм
32 — Шкив вентилятора с вязкостной муфтой
33 — Вязкостная муфта
*) обязательно замените.

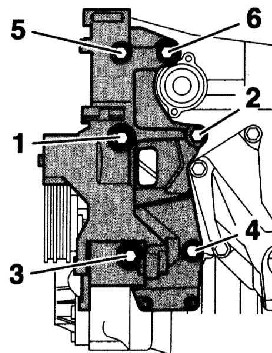

Порядок затягивания болтов держателя

Болты держателя 18 затягиваются в последовательности с 1 по 6 в 2 приёма.

1 приём: Болты с 1 по 6 - от руки.
2 приём: Болты с (1) по (6) - моментом 45Нм.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите нижнюю крышку двигательного отсека, обратитесь к Разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника.

Пометьте на клиновом ремне мелом или фломастером направление его вращения.

Смена направления вращения бывшего в работе ремня может привести к его разрыву.

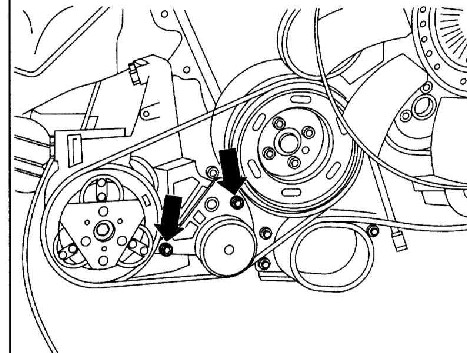

Выверните болты крепления натяжного ролика клинового ремня компрессора (стрелки на сопроводительной иллюстрации) и таким образом ослабьте ремень.

Снимите клиновой ремень компрессора.
Снимите верхний воздуховод в передней правой части двигательного отсека, обратитесь к Разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника.

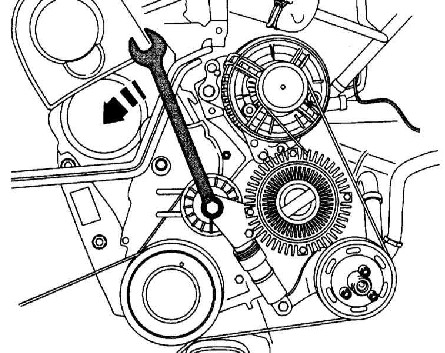

Наклоните устройство натяжения клинового ремня по направлению стрелки на сопроводительной иллюстрации и таким образом ослабьте ремень.

Снимите клиновой ремень и разгрузите устройство натяжения.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

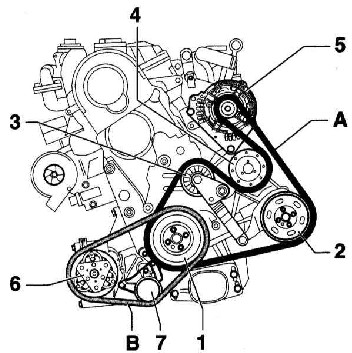

Наденьте клиновой ремень (А) на шкивы коленчатого вала (1), насоса гидроусилителя (2), натяжного ролика (3) и вентилятора с вязкостной муфтой (4).
Наклоните устройство натяжения клинового ремня в направлении стрелки.
В последнюю очередь наденьте клиновой ремень на шкив генератора(5) и разгрузите устройство натяжения. Наденьте клиновой ремень (В) на шкив коленчатого вала (1), компрессор (6) и устройство натяжения (7).

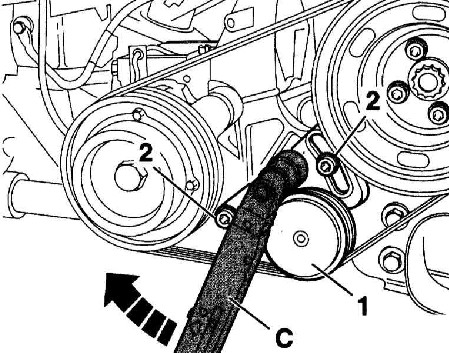

Установите динамометрический ключ (С), как показано на сопроводительной иллюстрации, на шестигранник натяжного ролика (1) и затяните натяжной ролик моментом30Нм.
В этом положении затяните винты (2) моментом 20Нм. Запустите двигатель и проверьте визуально работу ремня. При этом обратите внимание на правильное положение ремня на шкивах.
