Для замены ламп блок-фары

выполните следующие операции.

ПРИМЕЧАНИЕ

Показана замена ламп левой блок-фары. Лампы в правой блок-фаре расположены симметрично, заменяют их аналогично. Для наглядности замена показана на сня­той блок-фар.

1.    Откройте капот.

2.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.

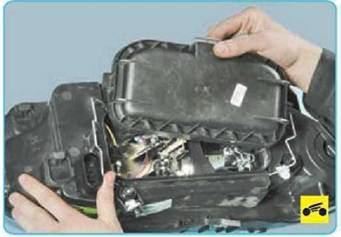

3.    Отведите фиксирующие ско­бы...









5.    Отсоедините колодку прово­дов от выводов лампы дальнего света блок-фары.

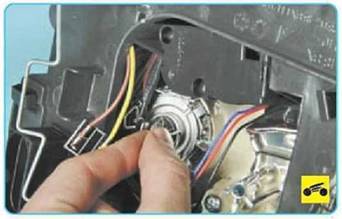

6.    Отожмите кончики пружинного фиксатора...





7.     ...выведите их из держателей и откиньте пружинный фиксатор.

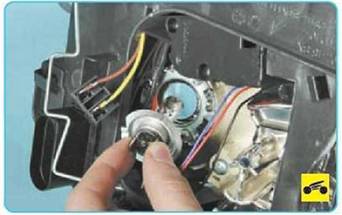

8.     Извлеките лампу дальнего све­та из отражателя блок-фары.

ПРЕДУПРЕЖДЕНИЕ

Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно на­гревается и жировые пятна на ней вызо­вут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались жирные пятна, удалите их спиртом.

9.     Вставьте новую лампу дальне­го света в отражатель и зафикси­руйте его пружинным держателем.





10.       Отсоедините колодку прово­дов от выводов лампы ближнего света блок-фары.

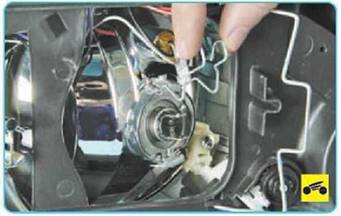

11.    Отожмите кончики пружинно­го фиксатора...

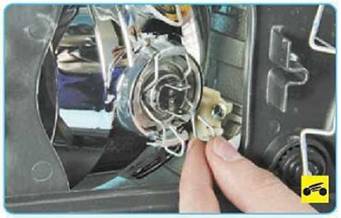

13.    ...и откиньте пружинный фик­сатор.

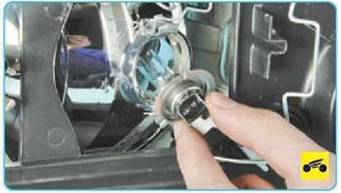

14.    Извлеките лампу ближнего света из отражателя блок-фары.

ПРЕДУПРЕЖДЕНИЕ

Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно на­гревается и жирные пятна на ней вызо­вут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались жирные пятна, удалите их спиртом.

15.    Вставьте новую лампу дальне­го света в отражатель и зафикси­руйте его пружинным держателем.

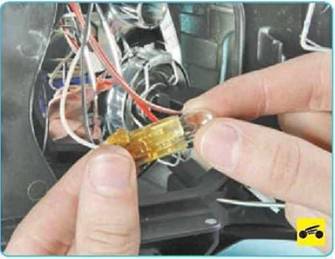

16.      Извлеките из отверстия па­трон лампы габаритного огня.









18.      Вставьте в патрон новую лам­пу и установите патрон в отража­тель блок-фары.

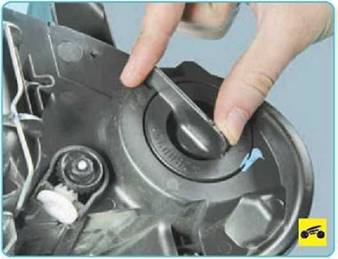

19.      Поверните патрон лампы ука­зателя поворота против часовой стрелки...





20.      ...и извлеките его из блок- фары.



21.      Нажав на лампу, поверните ее против часовой стрелки...



22.      ...и извлеките из патрона.

23.      Установите новую лампу в па­трон, а патрон в блок-фару.
