Fiat Albea. ПРОВЕРКА И РЕГУЛИРОВКА СВЕТА ФАР

Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом ин­струментов и запасным колесом).







Вам потребуется отвертка с крестообразным лезвием или шестигранный ключ «на 6».

1.                 Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2.        Установите автомобиль пер­пендикулярно гладкой стене (на­пример, в гараже) на расстоянии 3 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как по­казано на рис. 10.6. Продольная плоскость симметрии автомобиля должна проходить по линии О на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

3.        Измерьте на вашем автомоби­ле высоту центров фар от пола. Это будет расстояние h на экране.


4.       Установите регулятор электро­корректора света фар на панели приборов в положение, соответст­вующее нагрузке автомобиля с од­ним водителем.

5.       Включите ближний свет.

6.       Рекомендуется регулировать направление светового пятна для каждой фары в отдельности. Вто­рую фару во время регулировки за­кройте непрозрачным материалом.

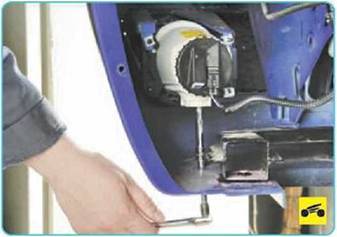

7.       Откройте капот и, вращая регу­лировочные винты, отрегулируйте

положение на экране светового пятна для каждой фары по гори­зонтали...





8.    ...и вертикали, если располо­жение световых пятен не соответ­ствует рисунку.

9.    Фары считаются отрегулирован­ными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и на­клонных участков световых пятен.





Если на автомобиле установлены противотуманные фары, то на­правление их пучка света необхо­димо отрегулировать только по вы­соте. Вращая регулировочный винт, добейтесь, чтобы верхние границы световых пятен находи­лись на линии 4 или чуть ниже ее.
