Chevrolet Cruze. СНЯТИЕ И УСТАНОВКА МОНТАЖНЫХ БЛОКОВ

Вам потребуется ключ «на 10».

Для смятия монтажного блока предохрани­телей, расположенного в салоне, выполните следующее.

1.      Отсоедините провод от клеммы «минус» аккумуляторной батареи.

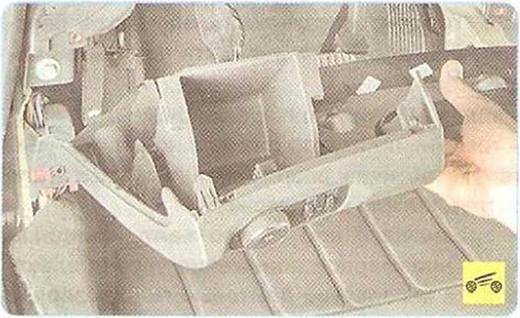

Снимите нижнюю накладку панели при­боров .

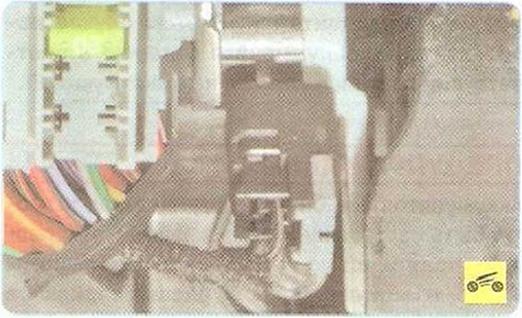

2.      Отсоедините колодку жгута проводов от монтажного блока предохранителей.





3.     Поднимите в положение А скобу фиксато­ра монтажного блока, расположенного на кар­касе панели приборов. Отведите верхнюю часть монтажного блока в положение Б. При­поднимите монтажный блок в положение В (вверх и на себя) и извлеките монтажный блок.



Для наглядности показано на автомобиле со снятой панелью приборов.

4.     Установите монтажный блок в порядке, обратном снятию.

Для снятия монтажного блока реле и пре­дохранителей, расположенного в моторном отсеке, выполните следующее.

1.     Отсоедините провод от клеммы «минус» аккумуляторной батареи.

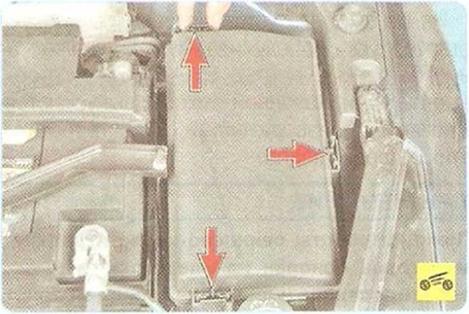

2.    Отожмите три фиксатора крышки мон­тажного блока...

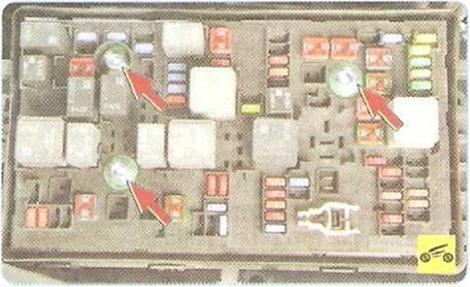

4.    Выверните три болт крепления монтаж­ного блока.

5 Отверните гайку крепления жгута прово­дов к монтажному блоку.

5.      Извлеките монтажный блок в сборе с предохранителями и реле.

6.      Установите детали в порядке, обратном снятию.
