ТОРМОЗНЫЕ МЕХАНИЗМЫ ЗАДНИХ КОЛЕС

Chevrolet Cruze. ЗАМЕНА ТОРМОЗНЫХ КОЛОДОК ТОРМОЗНОГО МЕХАНИЗМА ЗАДНЕГО КОЛЕСА





Вам потребуются: ключ «на 14», раз­движные пассатижи.

Тормозные колодки необходимо заменять при износе накладок (минимально допусти­мая толщина фрикционных накладок 2 мм), непрочном соединении накладок с основани­ем, замасливании рабочих поверхностей, на­личии глубоких борозд или сколов.

ПРЕДУПРЕЖДЕНИЯ_________________

Заменяйте тормозные колодки задних тор­мозных механизмов только комплектом - 4 шт. (по две на каждую сторону).

Перед заменой тормозных колодок проверь­те уровень тормозной жидкости в бачке глав­ного тормозного цилиндра. Если уровень близок к верхней метке, необходимо отка­чать часть жидкости: после замены изношен­ных колодок новыми уровень поднимется.

I.        Снимите заднее колесо со стороны за­меняемых колодок.





2.   Выверните верхний и нижний болты креп­ления направляющих пальцев суппорта.





3.     Снимите суппорт с диска, не отсоединяя тормозной шланг от суппорта, и закрепите проволокой на элементах подвески...





4. ...при этом тормозные колодки останутся в направляющей.



5.     Отожмите отверткой с плоским лезвием верхний...





6.     ...и нижний фиксаторы фиксирующей пружины.

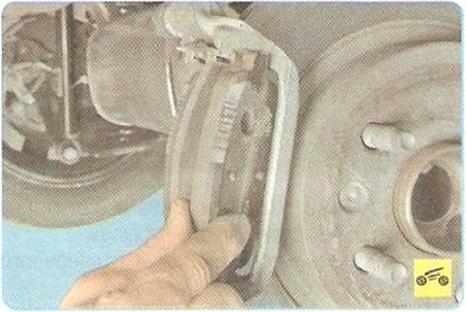

7.     Снимите с направляющей колодок на­ружную...

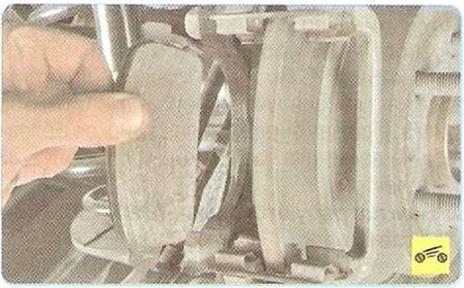

8 ...и внутреннюю тормозные колодки.

8.         Снимите с направляющей колодок ни­жнюю и верхнюю удерживающие пластины.

ПРИМЕЧАНИЕ

Для того чтобы уменьшить вибрацию тор­мозных колодок при вращении колес, в па­зах направляющей колодок установлены удерживающие пластины. При установке ко­лодок замените их новыми.

9.         Утопите поршень рабочего цилиндра

(см. «Проверка степени износа тормозных ко­лодок и дисков , с. 200).

10.   Установите удерживающие пластины, тормозные колодки в направляющие и ос­тальные детали в порядке, обратном снятию. Для исключения самоотворачивания болтов крепления направляющих пальцев суппорта смажьте их резьбу перед установкой ана­эробным фиксатором резьбы.

ПРИМЕЧАНИЕ

Наружные тормозные колодки симметричны и подходят для установки на оба задних ко­леса. Внутренние тормозные колодки не­симметричны (на наружную сторону колодки нанесены надпись «INBOARD» и стрелка, ука­зывающая направление вращения тормоз­ного диска). Устанавливайте внутренние тормозные колодки так, чтобы стрелка была направлена вверх.

11.   Несколько раз нажмите до упора на пе­даль тормоза. Это необходимо дня того, что­бы выбрать зазоры в тормозном механизме, появившиеся после вдавливания поршней в цилиндры.

12.   Установите колесо.

13.   Аналогично замените тормозные колодки тормозного механизма друг ого заднего колеса.





14.      Проверьте и при необходимости вос­становите уровень тормозной жидкости в бачке главного тормозного цилиндра.

ПОЛЕЗНЫЕ СОВЕТЫ

Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключе­но, что при первом же интенсивном тормо­жении вы будете неприятно поражены низ­кой эффективностью тормозов, хотя ко­лодки поставили фирменные. Тормозные диски тоже изнашиваются, и новые колод­ки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки при­терлись и стали прилегать всей поверхно­стью. Заодно оцените и эффективность тормозов.

Старайтесь не тормозить резко хотя бы пер­вые 100 км. При сильном нагреве неприра- ботавшихся колодок верхний слой их накла­док подгорает и тормоза долго не будут мак­симально эффективными.







Chevrolet Cruze. ЗАМЕНА СУППОРТА ТОРМОЗНОГО МЕХАНИЗМА ЗАДНЕГО КОЛЕСА В СБОРЕ

Вам потребуются: ключи «на 11», «на 18».

1.     Снимите заднее колесо со стороны за­меняемых колодок.

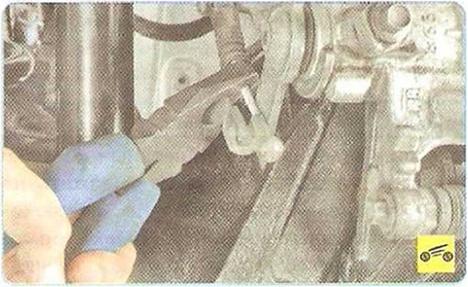

4. Выведите трос стояночного тормоза из нажимного рычага.

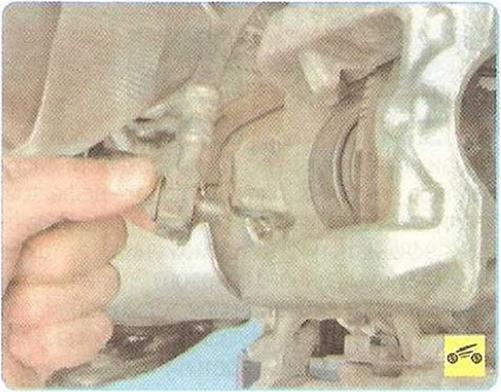

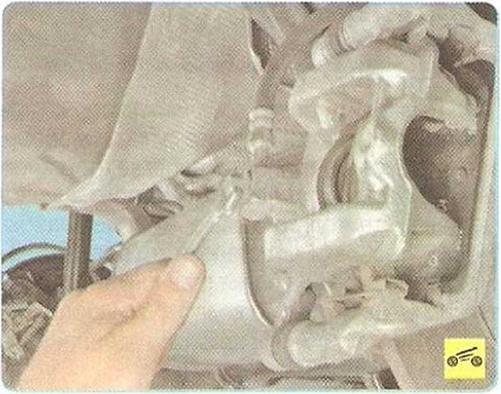

5.    Надавите на фиксаторы оболочки троса и извлеките трос стояночного тормоза вместе с оболочкой из кронштейна.





6.    Выверните болты крепления направляю­щей к кронштейну и снимите суппорт в сборе.

7.    Установите суппорт в порядке, обратном снятию. При установке тормозного шланга используйте только новые медные шайбы. После установки восстановите уровень тор­мозной жидкости в бачке главного тормозно­го цилиндра и удалите воздух из гидроприво­да тормозов
