МОНТАЖНЫЕ БЛОКИ

Chevrolet Cruze. РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ ВСТАВОК, РЕЛЕ И ИХ ЗАМЕНА

Большинство цепей питания электрообору­дования автомобиля защищено плавкими предохранителями. Лампы фар, электродви­гатели вентиляторов, топливный насос и дру­гие мощные потребители тока подключены че­рез реле. Предохранители и реле установлены в монтажных блоках, которые находятся в мо­торном отсеке (рис. 10.1, крышка монтажного блока снята). Назначение предохранителей

и реле в монтажном блоке, расположенном в моторном отсеке, указано в табл. 10.1. Кро­ме того, предохранители расположены в мон­тажном блоке, расположенном в салоне авто­мобиля, в панели приборов с левой стороны (рис. 10.2). Цепи, защищаемые этими предо­хранителями. приведены в табл. 10.2.

ПРИМЕЧАНИЕ

В зависимости от модификации автомобиля расположение предохранителей и реле в монтажных блоках может другим. Порядок нумерации при этом сохраняется прежним. Описание цепей, защищаемых предохрани­телями, можно найти в руководстве по экс­плуатации, прилагаемом к автомобилю.

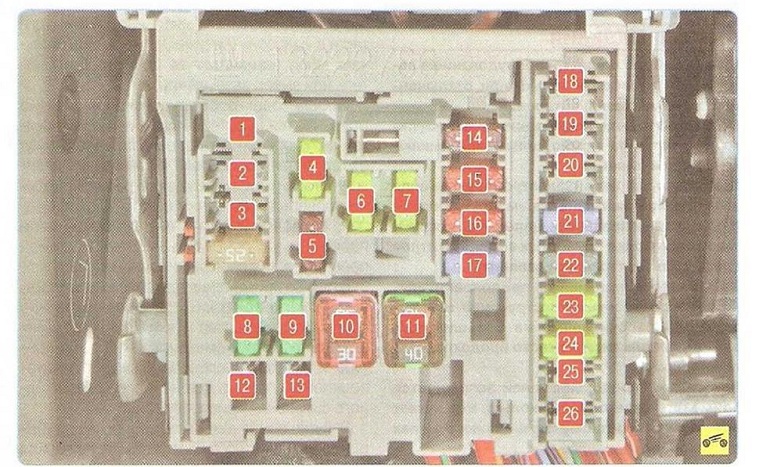

Рис. 10.2. Монтажный блок, расположенный в салоне автомобиля



Рис. 10.1. Монтажный блок, размещенный в моторном отсеке











НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ ВСТАВОК И РЕЛЕ                                                                                   Таблица                                                                                                                                                                                     10.1

В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ

Номер предохранителя/ плавкой вставки/реле	Сила тока,А	Защищаемая цепь
61	7,5	Обогреватель зеркала
62	10	Состояние воздуха
63	7,5	Датчик заднего стекла
64	5	Датчик качества воздуха
65	7,5	Задние противотуманные фары
66	15	Омыватель заднего стекла
67	20	Блок управления подачей топлива
68	-	Не используется
69	5	Датчик напряжения аккумуляторной батареи
70	5	Датчик дождя
71	—	Не используется



Плавкие вставки

6	30	Очиститель ветрового стекла
12	30	Тяговое реле стартера
21	30	Задние электрические стеклоподъемники
22	-	Не используется
24	30	Передние электрические стеклоподъемники
25	20	Вакуумный насос с электронным управлением
26	40	ABS
27	30	Система управления электронным ключом
28	40	Обогрев заднего стекла
41	-	Не используется
42	40/30/20	Вентилятор системы охлаждения двигателя
43,44	~	Не используется
45	40	Вентилятор системы охлаждения двигателя
59	30	Нагреватель дизельного топлива
■ Реле
R1	-	Муфта привода компрессора кондиционера
R2	-	Тяговое реле стартера
R3	-	Вентилятор системы охлаждения двигателя (К7)
R4		Реле режима (скорости) работы передних стеклоочистителей
R5		Передние стеклоочистители
R6		Не используется
R7	—	Главное реле системы управления двигателем
R8	-	Топливный насос
R9	-	Вентилятор системы охлаждения двигателя (К2)
R10	-	Вентилятор системы охлаждения двигателя (КЗ)
R11	-	Не используется
R12	-	Вентилятор системы охлаждения двигателя (КЗ)
R13	—	Вентилятор системы охлаждения двигателя (К1)
R14	-	Не используется
R15	-	Зажигание
R16	-	Система предпускового подогрева (дизель)
R17	-	Обогрев наружных зеркал заднего вида

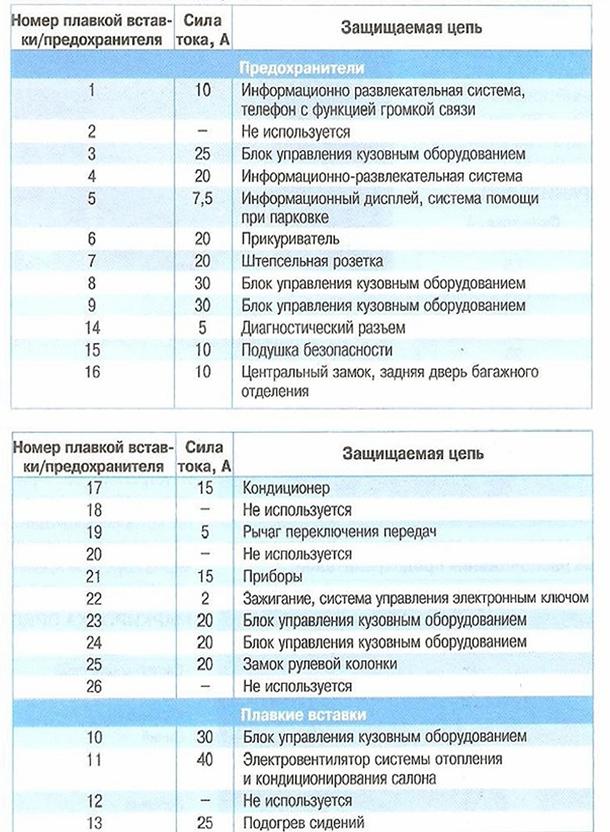

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И ПЛАВКИХ ВСТАВОК                                                                                            Таблица                                                                                                                                                                                     10.2

В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В САЛОНЕ АВТО











1.     Для получения доступа к монтажному бло­ку предохранителей, расположенному в сало­не, откройте вещевой ящик для мелких пред­метов, потяните ящик вворх...





2.     ...и выведите нижнюю часть вещевого ящика из упоров в панели.





3.     Извлеките вещевой ящик для получения доступа к монтажному блоку предохраните­лей, расположенному в салоне.

На внутреннюю сторону ящика нанесена схема расположения предохранителей.

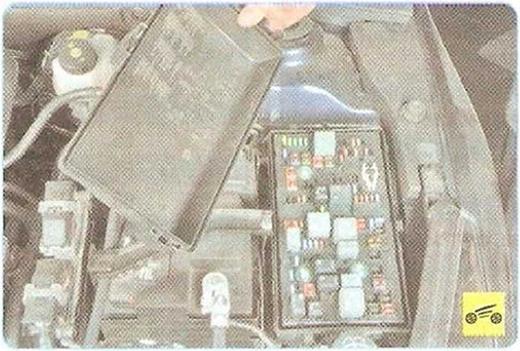

4.      Для получения доступа к монтажному блоку предохранителей, расположенному в моторном отсеке, отожмите три фиксато­ра крышки монтажного блока...





5.      ...и снимите крышку.

На внутреннюю сторону крышки монтажного блока реле и предохранителей, расположен­ного в моторном отсеке, нанесена схема рас­положения реле, предохранителей и плавких вставок.

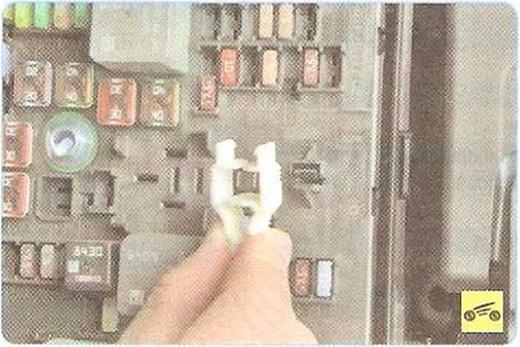

В монтажном блоке закреплен пинцет для извлечения предохранителей из монтажных блоков.

6.      Прежде чем заменить перегоревший пре­дохранитель, выясните причину перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 и 10.2 це­пи. которые защищает данный предохранитель. Если новый предохранитель опять перегорает через короткое время, следует проверить эле­ктрооборудование в сервисном центре.

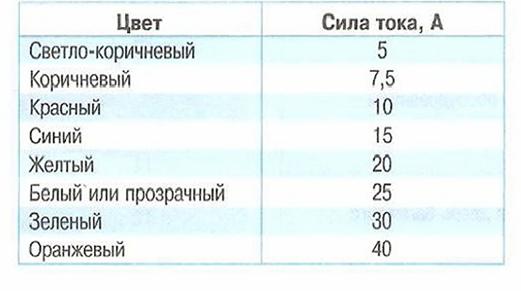

МАРКИРОВКА ПРЕДОХРАНИТЕЛЕЙ





ПРЕДУПРЕЖДЕНИЕ

Не заменяйте сгоревшие предохранители перемычками или предохранителями, рас­считанными на другую силу тока, - это мо­жет привести к повреждению электрических цепей и оборудования и даже к пожару.









8.       ...и вытяните его из контактного разъема.





9.       Установите в контактный разъем новый предохранитель того же номинала, что и снятый.





10. При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону и установите новое.

11. Плавкие вставки заменяйте аналогично замене реле.
