Chevrolet Cruze. ЗАМЕНА ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА

Как показывает практика, во многих случаях ремонт главного тормозного цилиндра в га­ражных условиях не приводит к желаемому результату, поэтому в случае неисправности рекомендуем заменять цилиндр в сборе.

Вам потребуются: ключи TORX Т20, «на 13», «на 24».

1.      Отсоедините провод от клеммы «минус» аккумуляторной батареи.





2.      Отверните пробку бачка главного тор­мозного цилиндра и откачайте тормозную жидкость из бачка, например, большим ме­дицинским шприцем.

ПРИМЕЧАНИЕ

Дальнейшие операции для наглядности по­казаны со снятым бачком главного тормоз­ного цилиндра и снятом воздухоподводящем патрубке.

Рис. 9.7. Главный тормозной цилиндр: 1 - толкатель поршней; 2 - фланец крепления цилиндра; 3,4 - соединитель­ные втулки; 5 - корпус тормозного цилиндра; 6,7 - соединительные отверстия трубопроводов; 8 - отверстие под болт крепления бачка; 9 - резиновое уплотнительное кольцо

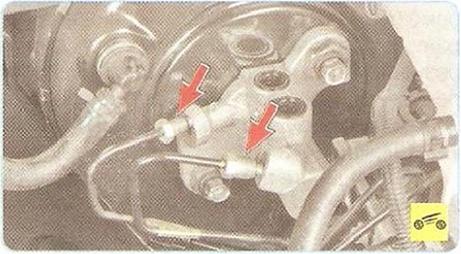

3.  Отверните гайки крепления тормозных тру­бопроводов к главному тормозному цилиндру..

4.               ...и отведите трубопроводы в сторону.



ПОЛЕЗНЫЙ СОВЕТ

Заглушите трубопроводы любым доступным способом (например, надев на их концы за­щитные колпачки клапанов для выпуска воз­духа), чтобы предотвратить вытекание тор­мозной жидкости.





5. Отверните две гайки фланца 2 (см. рис. 9.7) крепления главного тормозного к ва­куумному усилителю тормозов...









7.    Если в процессе эксплуатации наблюда­лось подтекание тормозной жидкости через соединительные втулки, извлеките втулки из отверстий корпуса цилиндра.



Повторное использование соединительных втулок не допускается, замените их новыми.

8.    Снимите с корпуса главного тормозного цилиндра резиновое уплотнительное кольцо.

ПРЕДУПРЕЖДЕНИЕ

Уплотнительное кольцо главного тормозного цилиндра при каждой разборке соединения заменяйте новым.

9.     Установите главный тормозной цилиндр и все снятые детали в порядке, обратном сня­тию. Залейте тормозную жидкость
