Chevrolet Cruze. ТОРМОЗНАЯ СИСТЕМА

ОСОБЕННОСТИ УСТРОЙСТВА

Автомобиль Chevrolet Cruze оборудован двумя независимыми тормозными системами: рабочей и стояночной. Первая, оснащенная гидравлическим приводом, обеспечивает тор­можение при движении автомобиля, вторая затормаживает автомобиль на стоянке. Рабо­чая система двухконтурная, с диагональным соединением тормозных механизмов перед­них и задних колес. Один контур гидропривода обеспечивает работу правого переднего и ле­вого заднего тормозных механизмов, другой левого переднего и правого заднего.

При отказе одного из контуров рабочей тормозной системы используется другой кон­тур, обеспечивающий остановку автомобиля с достаточной эффективностью.

В гидравлический привод включены главный тормозной цилиндр 23 (рис. 9.1), вакуумный усилитель 5, гидроэлектронный модуль 22 ан- тиблокировочной системы тормозов, тормоз­ные механизмы передних и задних колес вме­сте с рабочими цилиндрами, трубопроводы.

Стояночная тормозная система с тросо­вым приводом на тормозные механизмы зад­них колес.

Тормозной механизм переднего колеса

дисковый, с автоматической регулировкой за­зора между колодками 10 (рис. 9.2) и диском 1,


с плавающей скобой. Подвижная скоба образу­ется суппортом 11 с однопоршневым рабочим цилиндром. Направляющая 2 колодок прикреп­лена болтами к поворотному кулаку. Суппорт прикреплен болтами 4 и 7 к направляющим пальцам, установленным в отверстия направля­ющей колодок. Направляющие пальцы смазаны консистентной смазкой и защищены резиновы­ми чехлами. В полости колесного цилиндра ус­тановлен поршень с уплотнительным кольцом. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и венти­лируемым диском, поверхность которого защи­щена щитом тормоза. При торможении пор­шень под воздействием давления жидкости прижимает внутреннюю колодку к диску,







Рис. 9.1. Тормозная система: 1 - тормозной диск правого переднего колеса; 2 - тормозной механизм правого переднего колеса; 3 - гибкий шланг тормозного механизма право­го переднего колеса; 4 - трубопровод тормозного механизма правого переднего колеса; 5 - вакуумный усилитель; 6 - рычаг привода стояночного тормоза; 7,16 - тросы приво­да стояночного тормоза; 8 - тормозной диск правого заднего колеса; 9 - тормозной механизм правого заднего колеса; 10 - гибкий шланг тормозного механизма правого задне­го колеса; 11 - трубопровод тормозного механизма правого заднего колеса; 12 - трубопровод тормозного механизма левого заднего колеса; 13 - гибкий шланг тормозного меха­низма левого заднего колеса; 14 - тормозной механизм левого заднего колеса; 15 - тормозной диск левого заднего колеса; 17 - педаль тормоза; 18 - тормозной механизм левого переднего колеса; 19 - тормозной диск тормозного механизма левого переднего колеса; 20 - гибкий шланг тормозного механизма левого переднего колеса; 21 - трубопровод тормозного механизма левого переднего колеса; 22 - гидроэлектронный модуль ABS; 23 - главный тормозной цилиндр

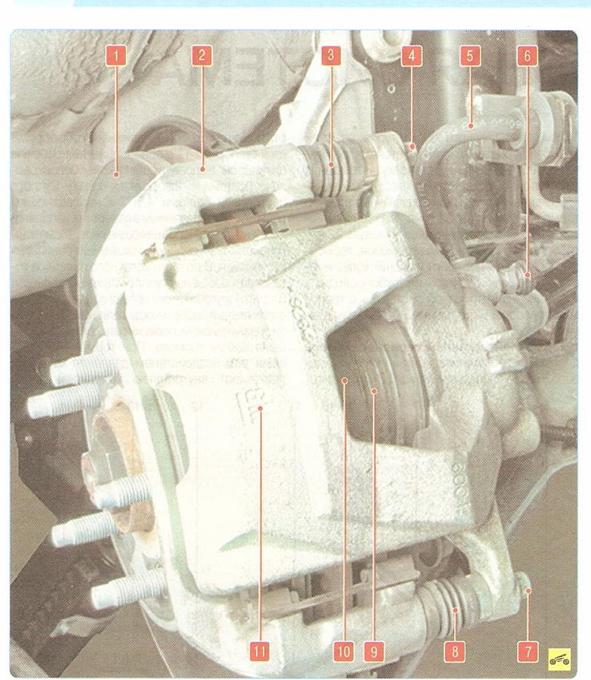

Рис. 9.2 Тормозной механизм переднего колеса: 1 - тормозной диск; 2 - направляющая колодок; 3,8 - защитные чех­лы направляющих пальцев; 4, 7 - болты крепления направляющих пальцев суппорта; 5 - тормозной шланг; б - клапан вы­пуска воздуха; 9 - пыльник поршня тормозного цилиндра; 10 - тормозная колодка; И - суппорт тормозного механизма








Рис. 9.3. Главный тормозной цилиндр с бачком: 1 - датчик уровня тормозной жидкости; 2 - бачок главного тор­мозного цилиндра; 3,10 - проушины фланца крепления цилиндра; 4 - корпус тормозного цилиндра; 5 - толкатель поршней; 6 - пробка бачка; 7, 8 - соединительные отверстия трубопроводов; 9 - уплотнительное кольцо







в результате силы реакции суппорт переме­щается на пальцах и наружная колодка тоже прижимается к диску, при этом сила прижатия колодок оказывается одинаковой. При рас- тормаживании поршень за счет упругости уп­лотнительного кольца отводится от колодки между колодками и диском образуется не­большой зазор.

Главный тормозной цилиндр 4 (рис. 9.3) типа «тандем» гидравлического привода тор­мозов состоит из двух отдельных камер, со­единенных с независимыми гидравлическими контурами. Первая камера связана с правым передним и левым задним тормозными меха­низмами, вторая с левым передним и пра­вым задним.

На главный цилиндр через резиновые соеди­нительные втулки установлен бачок 2, внутрен­няя полость которого разделена перегородка­ми на три отсека. Каждый отсек питает одну из камер главного тормозного цилиндра и главный цилиндр привода выключения сцепления.

При нажатии на педаль тормоза поршни главного тормозного цилиндра начинают пе­ремещаться, рабочими кромками манжет пе­рекрывают компенсационные отверстия, ка­меры и бачок разобщаются и начинав 1ся вы­теснение тормозной жидкости.

В KOpi iyce бачка установлен датчик 1 уровня тормозной жидкости. При падении уровня жидкости ниже допустимого в комбинации приборов загорается сигнальная лампа неис­правного состояния тормозной системы.

Вакуумный усилитель, установленный между механизмом педали и главным тормоз­ным цилиндром, при торможении за счет раз­режения во впускной трубе двигателя через шток и поршень первой камеры главного ци­линдра создает дополнительное усилие, про­порциональное усилию от педали.

В шланге, соединяющем вакуумный усили­тель с впускной трубой, усыновлен обратный клапан. Он удерживает разрежение в усили­теле при его падении во впускной трубе.

Вакуумный усилитель тормозов является самым распространенным видом усилителя из тех, которые применяются в тормозной си­стеме современною автомобиля. Он создает дополнительное усилие на педали тормоза за счет разрежения. Применение усилителя зна­чительно облегчает работу тормозной систе­мы автомобиля и тем самым уменьшает уста­лость водителя.

Конструктивно вакуумный усилитель обра­зует единый блок с главным тормозным ци­линдром.

ПРИМЕЧАНИЕ

Замена вакуумного усилителя в данном раз­деле не описывается в связи с тем, что при выполнении данной операции необходимо снять гидроэлектронный блок ABS. Работы по снятию гидроэлектронного блока реко­мендуется проводить в специализированных сервисных центрах.

Тормозной механизм заднего колеса

дисковый, с автоматической регулировкой за­зора. Тормозные колодки 9 и 10 (рис. 9.4) приводятся в действие одним гидравличес­ким рабочим цилиндром. Оптимальный зазор между диском и колодками поддерживается по тому же принципу, что и у тормозных меха­низмов передних колес.

Дисковый рабочий тормозной механизм заднего колеса совмещен с механизмом стоя­ночного тормоза. Внутренняя полость тормоз­ного диска одновременно служит тормозным диском стояночного тормоза.

Стояночный тормозной механизм, при­водимый в действие механически, состоит из рычага, регулировочного устройства, двух задних тросов и тормозных механизмов на задних колесах.

Антиблокировочная система тормозов (ABS) состоит из датчиков частоты вращения колес, выключателя на педали тормоза, гид­роэлектронного модуля управления (HECU) и сигнальной лампы в комбинации приборов. Антиблокировочная система также оборудо­вана системой самодиагностики, выявляю­щей неисправности компонентов системы.

ABS служит для регулирования давления в тормозных механизмах всех колес при тор­можении в сложных дорожных условиях, пре­дотвращая блокировку колес.

Система ABS обеспечивает следующие преимущества:

-      объезд препятствий с более высокой сте­пенью безопасности, в том числе и при экс­тренном торможении;

-          сокращение тормозного пути при экс­тренном торможении с сохранением курсо­вой устойчивости и управляемости автомоби­ля. в том числе и в повороте.

В случае неисправности системы предус­мотрены функции диагностики и поддержания работы при отказах системы.

Гидроэлектронный модуль управления по­лучает информацию о скорости движения ав­томобиля, направлении движения и дорожных условиях от датчиков частоты вращения ко­лес, датчика угла поворота рулевого колеса, датчика положения дроссельной заслонки. После включения зажигания блок управления подает напряжение на датчики частоты вра­щения колес. В датчиках используется эффект Холла, они генерируют выходной сигнал в ви­де прямоугольных импульсов. Сигнал изменя­ется пропорционально частоте вращения им­пульсного кольца датчика, установленного на корпусе наружного шарнира привода колеса.

На основе этой информации блок управле­ния определяет оптимальный режим тормо­жения колес.

Различают следующие режимы работы ан- тиблокировочной системы:

-      режим нормального торможения. При нормальном торможении электромагнитный клапан обесточен, входной клапан открыт, вы­ходной клапан закрыт. При нажатии на педаль тормоза тормозная жидкость под давлением подается в рабочий цилиндр через электро­магнитный клапан и приводит в действие тор­мозные механизмы колес. При отпускании пе­дали тормоза тормозная жидкость возвраща­ется в главный тормозной цилиндр через входной и обратный клапаны;

-      режим экстренного торможения. Если при экстренном торможении начинается бло­кировка колеса, модуль выдает на электро­магнитный клапан команду на уменьшение подачи тормозной жидкости, затем напряже­ние подается на каждый электромагнитный





Рис 9.4 Тормозной механизм заднего колеса: 1 - трос привода стояночного тормоза; 2 - возвратная пружина ме­ханизма стояночного тормоза; 3 - клапан выпуска воздуха; 4 - тормозной шланг; 5,12 - направляющие пальцы суп­порта; 6 - направляющая колодок; 7 - тормозной диск; 8 - суппорт тормозного механизма; 9,10 - тормозные колод­ки; 11 - пыльник поршня рабочего цилиндра; 13 - щит тормозного механизма; 14 - рабочий цилиндр; 15 - рычаг при­вода стояночного тормоза; 16 - наконечник троса привода

клапан. Входной клапан закрывается, и пода­ча тормозной жидкости из главного цилиндра перекрывается; выходной клапан открывает­ся, и тормозная жидкость поступает из рабо­чего цилиндра в главный, а затем в бачок, что вызывает снижение давления;

-        режим поддержания давления. При максимальном снижении давления в рабочем цилиндре модуль выдает на электромагнит­ный клапан команду на поддержание давле­ния тормозной жидкости, напряжение пода­ется на входной клапан и не подается на вы­ходной клапан. При этом входной и выходной клапаны закрыты и тормозная жидкость из ра­бочего цилиндра не уходит;

-        режим повышения давления. Если мо­дуль определяет, что колесо не заблокирова­но, то он обесточивает электромагнитный клапан. Напряжение на электромагнитные клапаны не подается, тормозная жидкость че­рез входной клапан поступает в рабочий ци­линдр, давление в котором возрастает.

Для диагностики и ремонта антиблокиро- вочной системы тормозов требуются специ­альное оборудование и оснастка. Поэтому в случае выхода ее из строя обращайтесь на специализированную станцию технического обслуживания.




ПОЛЕЗНЫЕ СОВЕТЫ

Слишком малый рабочий ход свидетельст­вует о неправильной начальной установке педали тормоза, нарушении регулировки вакуумного усилителя тормозов или заеда­нии рабочего цилиндра, обусловливает повышенный расход топлива и ускоренный износ тормозных колодок. Слишком боль­шой рабочий ход - признак сверхнорма­тивных зазоров в механизме педали или нарушения герметичности гидропривода тормозной системы. Если рабочий ход уменьшается при неоднократном нажатии на педаль, т.е. она становится «жестче», - в системе воздух. Если полный ход педа­ли начинает увеличиваться, система не­герметична.



Если при торможении педаль тормоза всегда начинает вибрировать, вероятнее всего, по­короблены тормозные диски. К сожалению, в такой ситуации их надо только менять, при­чем сразу оба. Периодически появляющаяся и исчезающая вибрация педали при резком торможении сопровождает работу антибло- кировочной системы тормозов и не является признаком неисправности.

Если при торможении машину начинает тя­нуть в сторону, проверьте рабочие цилинд­ры: возможно, потребуется их замена.

Если в передней подвеске появился стук, пропадающий при торможении, проверьте затяжку болтов крепления суппорта.
