Chevrolet Cruze. ЗАМЕНА ТОПЛИВНОГО БАКА И ЕГО НАЛИВНОЙ ТРУБЫ ДВИГАТЕЛЯ F16D



При обнаружении течи топлива в баке реко­мендуется заменить бак.

Если часто засоряется сетка топливного насоса, снимите и промойте бак.

Для промывки топливного бака используй­те моющие средства «Лобомид», МС или МЛ. Затем, чтобы удалить остатки моющего сред­ства, промойте и пропарьте бак струей горя­чей воды. Тщательно просушите бак.

Удобнее снимать пустой бак, работая на подъемнике, эстакаде или смотровой кана­ве. Для удаления остатков топлива снимите топливный модуль

и откачайте топливо через открывшееся от­верстие в баке.


Вам потребуются: ключи «на 10», «на 13», пассатижи, отвертка с плоским лезвием.

1.   Снизьте давление в системе питания

2.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.

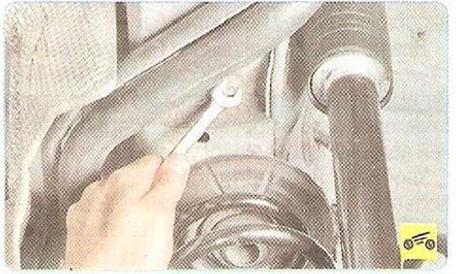

3.    Выверните болты хомутов крепления топ­ливного бака с левой и правой стороны.

ПРИМЕЧАНИЕ_________________________________

Для наглядности работа показана со снятым дополнительным глушителем.





4.    Поддев отверткой пластиковые фикса­торы...





5.    ...отсоедините от топливопровода шланг вентиляции топливного бака.





6.    Ослабьте хомут крепления шланга налив­ной трубы...





7.     ...и снимите шланг с патрубка топливного бака.

8.     Установите под топливный бак опору

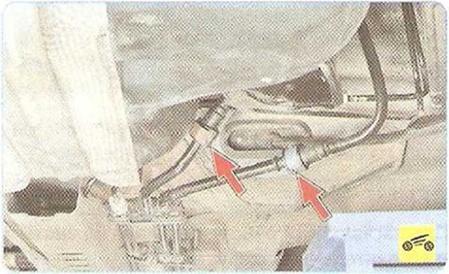

9.     Отжав фиксаторы, отсоедините трубо­провод топливного насоса и трубопровод к клапану продувки адсорбера.

10.       Опустите топливный бак, чтобы был доступ к колодке жгута проводов топливного модуля.





11.                     Отсоедините колодку жгута проводов от модуля топливного насоса

Снимите дополнительный глушитель, так как он расположен под топливным баком и мешает его снятию .





12.       Аккуратно опустите топливный бак в сборе с термоэкраном.

ПОЛЕЗНЫЙ СОВЕТ_______________________

Снимайте топливный бак с помощником, так как он довольно тяжелый и имеет неудобную для удерживания форму.


13.    При необходимости снимите хомуты крепления топливного бака, выведя их штиф­ты из отверстий в панели кузова.

15.. Установите топливный бак в порядке, обратном снятию.

16.    После присоединения трубопроводов и жгута проводов топливного насоса залей­те в бак бензин, пустите двигатель и про­верьте герметичность всех соединений тру­бопроводов.

Если нужно снять наливную трубу топлив­ного бака, выполните следующее.

1.  Снимите правое заднее колесо и устано­вите автомобиль на надежную опору.

2.          Отсоедините шланги наливной трубы и вентиляции от патрубков топливною бака (см. пп. 4-7 выше в этом подразделе).



3.  Откройте люк горловины наливной трубы топливного бака и снимите наливную горло­вину

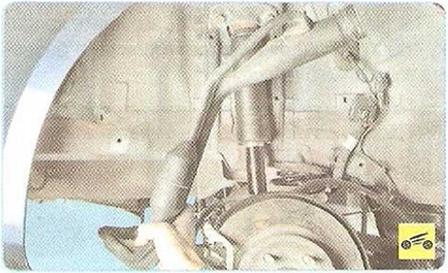

6.    Снимите наливную трубу в сборе с венти­ляционным шлангом.

7.    Установите наливную трубу топливного бака в порядке, обратном снятию.
