Chevrolet Cruze. СНЯТИЕ, РЕМОНТ И УСТАНОВКА ТОПЛИВНОГО МОДУЛЯ ДВИГАТЕЛЯ F16D



Если падает мощность двигателя, возник по­вышенный шум или периодически слышны под­вывания при работе топливного насоса, то, скорее всего, вышел из строя топливный насос.

Проверьте давление в системе подачи топ­лива

При выходе из строя топливного насоса топливный модуль заменяют в сборе.

В этом подразделе показан процесс снятия топливного модуля с последующим снятием датчика уровня топлива и регулятора давле­ния топлива.

Вам потребуются: отвертка с плоским лезвием, емкость для слива топлива из модуля топливного насоса, молоток, ключ «на 14».

1.     Снизьте давление в системе питания Снижение давления в системе питания дви­гателям: 114).

2.     Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Снимите топливный бак

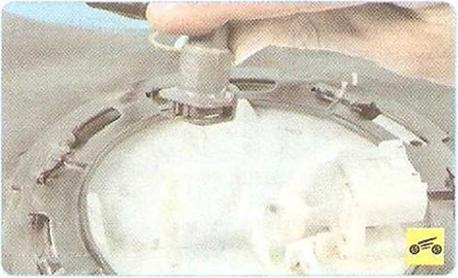

4.      Сдвиньте фиксатор колодки жгута про­водов...

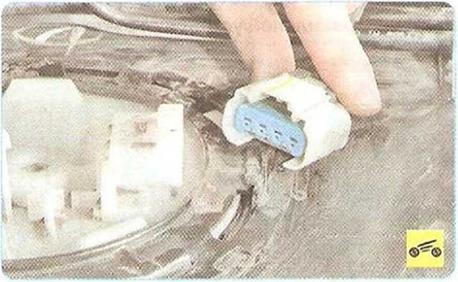

5.      ...и отсоедините колодку от модуля топ­ливного насоса.

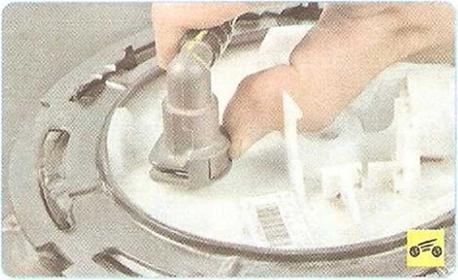

7.      ...отсоедините от штуцера модуля нако­нечник топливопровода высокого давления.





8.      Поверните прижимное кольцо модуля топливного насоса против часовой стрелки до момента совпадения пазов в кольце с вы­ступами фланца топливного бака...





9.     ...и снимите кольцо.

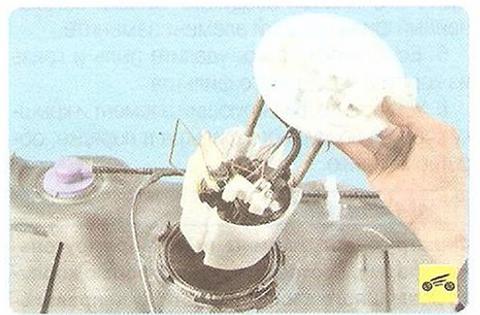

10.  Аккуратно извлеките модуль и слейте из него топливо в заранее подготовленную ем­кость.

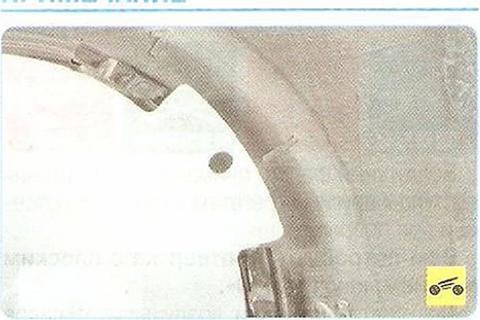

Для правильной установки топливного моду­ля на топливном баке нанесена метка, кото­рая при обратном монтаже должна совпасть с отверстием на крышке топливного модуля.





11.     Снимите уплотнительное кольцо и ос­мотрите его. Обязательно замените кольцо, если оно надорвано или сильно обжато.

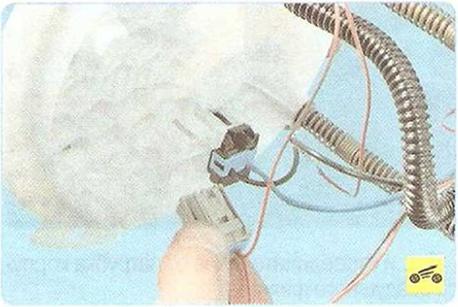

12. Нажав на фиксатор, отсоедините колод­ку проводов датчика уровня топлива от разъе­ма топливного модуля.









14.       ...извлеките из держателя стакана топ­ливного модуля датчик уровня топлива.





15,       Разъедините наконечники проводов датчика уровня топлива от разъемов на на­правляющих...



16. ...и снимите датчик уровня топлива.

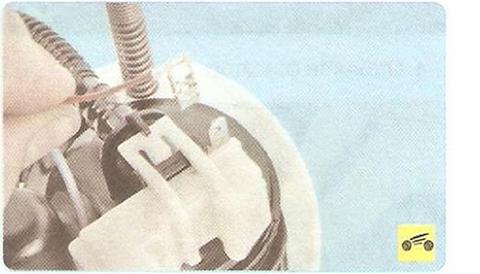

17.       Отсоедините наконечник провода от регулятора давления топлива.

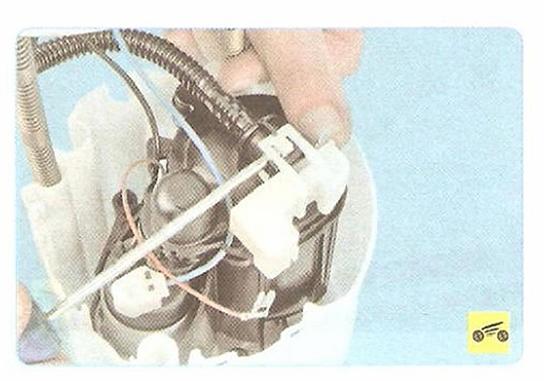

18.    Подденьте отверткой фиксатор...





19.      ...и снимите регулятор давления топлива.

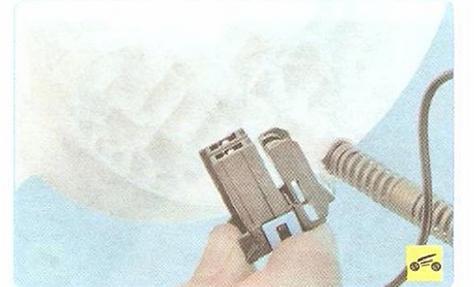

20.      Нажав на фиксатор, отсоедините колод­ку проводов топливного насоса от разъема топливного модуля.

21.      Соберите и установите топливный мо­дуль в порядке, обратном разборке и снятию.

22.      После установки топливного модуля пу­стите двигатель и проверьте герметичность подсоединения к модулю топливопроводов.
