Lancia THEMA. Instruction - part 10

CAUTION!

(Continued)

• Power outlets are designed for ac-

cessory plugs only. Do not hang
any type of accessory or accessory
bracket from the plug. Improper
use of the power outlet can cause
damage.

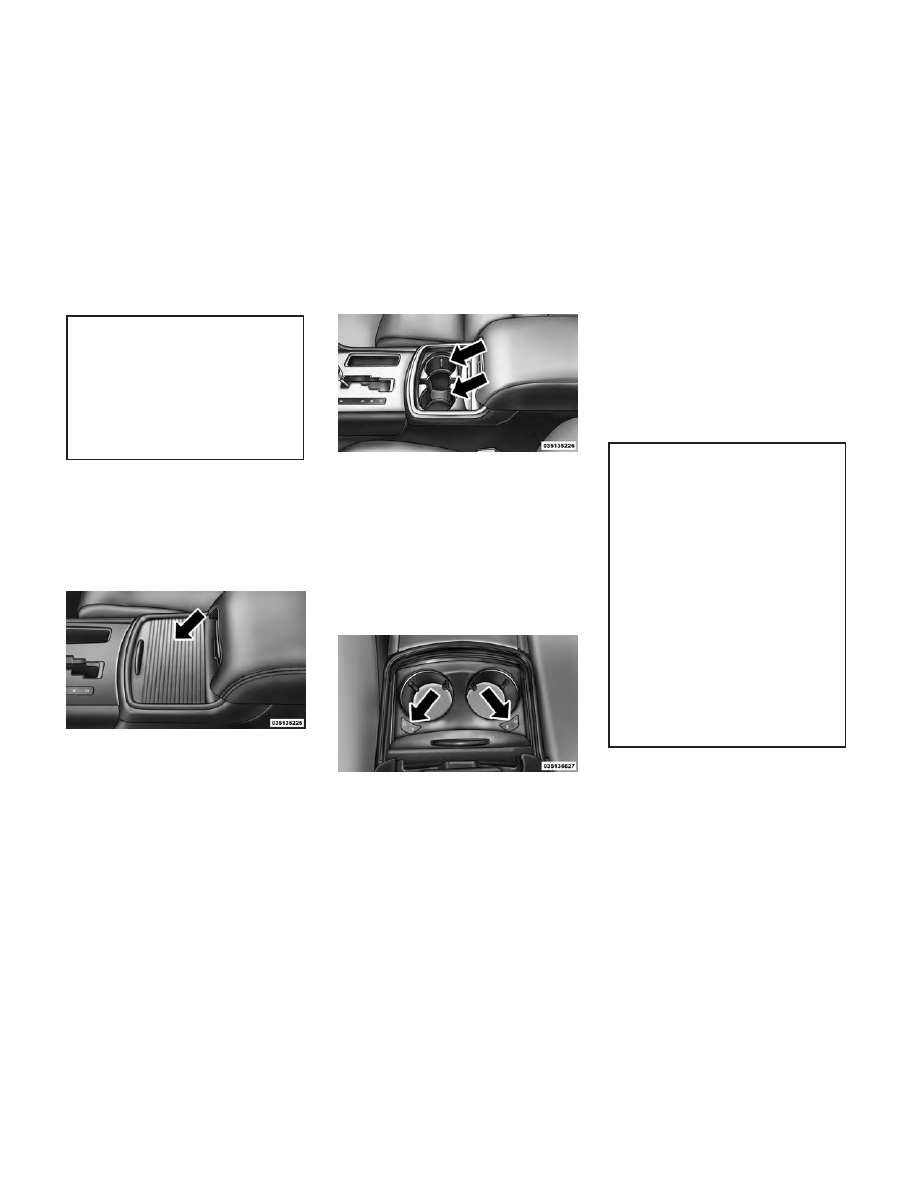

CUPHOLDERS

FRONT SEAT
CUPHOLDERS

The cupholders are located in the for-
ward edge of the center console.

Heated and Cooled Cupholders
(for versions/markets, where
provided)

Your vehicle may be equipped with
heated and cooled cupholders. The
cupholders are designed to help keep
warm beverages warm and cold bev-
erages cool.

Press the “Cold” symbol once to turn
on the cupholder; press the symbol a
second time to turn the cupholder off.
Press the “Hot” symbol once to acti-
vate the cupholder; press the symbol a
second time to turn off the cupholder.

WARNING!

When using the cupholder in the
“Hot” position, avoid contact with
the heated portion of the cupholder
in order to reduce the possibility of
burns. Persons who are unable to
feel pain to the skin because of ad-
vanced age, chronic illness, diabe-
tes, spinal cord injuries, medica-
tion, alcohol use, exhaustion or
other physical condition must exer-
cise particular care in order to pre-
vent serious burn injury. Keep the
cupholder free of debris or stray
objects when operated in the Heat
position.

Retractable Cover

Front Cupholders

Heated And Cooled Cupholder

Switches

149

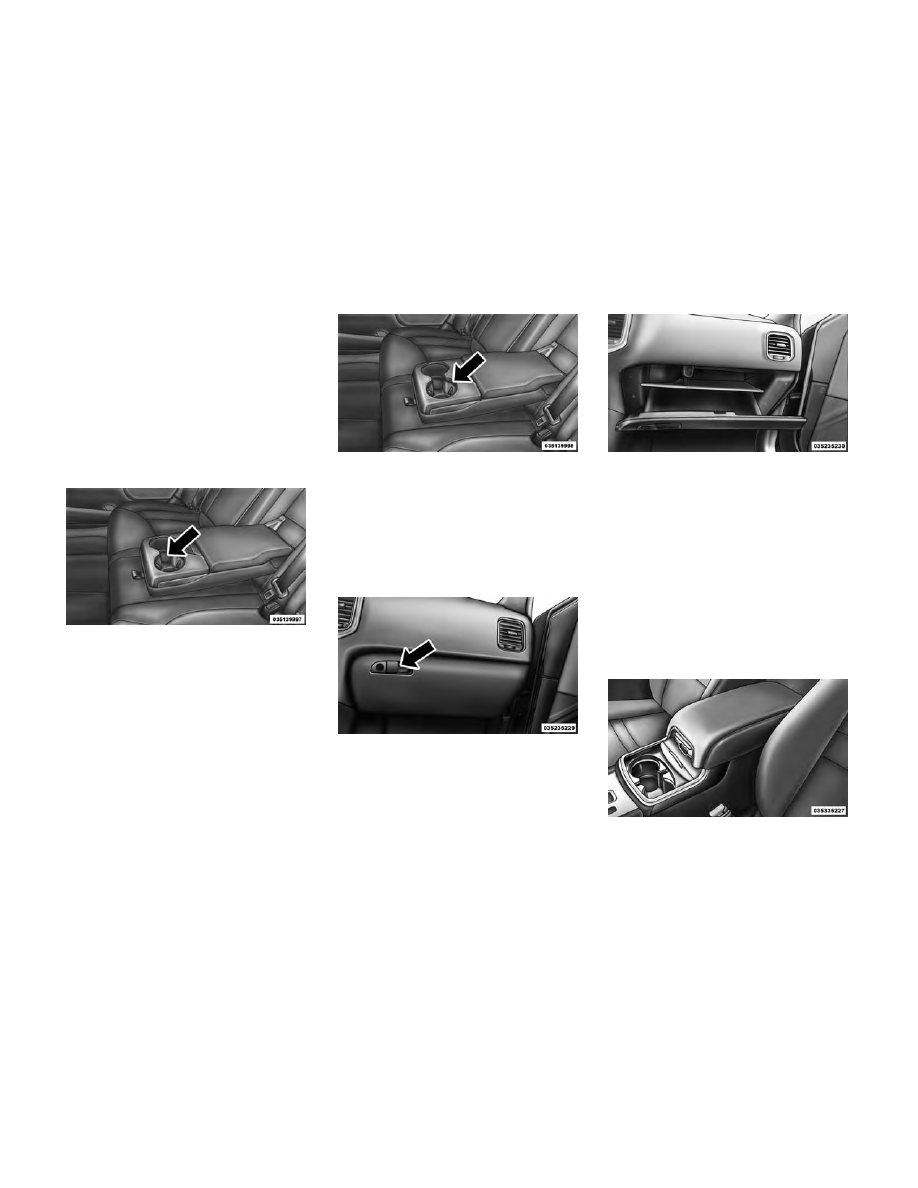

REAR SEAT CUPHOLDERS

The rear seat cupholders are located
in the center armrest between the rear
seats. The cupholders are positioned
forward in the armrest and side-by-
side to provide convenient access to
beverage cans or bottles while main-
taining a resting place for the rear
occupant's elbows.

Lighted Cupholders

On some vehicles the rear cupholders
are equipped with a light ring that
illuminates the cupholders for the
rear passengers. The light ring is con-
trolled by the Dimmer Control. Refer
to “Lights” in “Understanding The
Features Of Your Vehicle” for further
information.

STORAGE

GLOVEBOX STORAGE

The glovebox storage compartment is
located on the passenger side of the
instrument panel.

CONSOLE FEATURES

There is a cubby bin located forward of
the shift lever. The cubby bin is cov-
ered with a push-push actuated door.
Push inward on the door to open it,
push the door a second time to close it.

Two separate storage compartments
are also located underneath the center
console armrest.

Rear Seat Cupholders

Light Ring In Rear Cupholder

Glovebox Storage Compartment

Opened Glovebox Storage

Compartment

Center Console

150

Inside the center console armrest,
there is a removable upper storage
tray that can be slid forward/
rearward on rails for access to the
lower storage area. This tray has an
integrated coin holder, along with ad-
ditional area for small items like an
ipod or phone. Below the upper tray,
the lower storage compartment is
made for larger items, like CDs and
tissue boxes. In addition, the 12 volt
power outlet, USB and Aux jack are
located here.

WARNING!

Do not operate this vehicle with a
console compartment lid in the
open position. Cellular phones, mu-
sic players, and other handheld
electronic devices should be stowed
while driving. Use of these devices
while driving can cause an accident
due to distraction, resulting in
death or injury.

DOOR STORAGE

The door panels contain storage ar-
eas.

REAR SEAT ARMREST
STORAGE (for
versions/markets, where
provided)

For rear passengers there is a storage
bin located in the armrest. Lift up-
ward on the latch to open the storage
compartment.

CARGO AREA — VEHICLES
EQUIPPED WITH 60/40
SPLIT-FOLDING REAR
SEAT

The 60/40 split-folding rear seat pro-
vides cargo-carrying versatility. The
seatbacks fold down easily by pulling
nylon tabs between the seatbacks and
the bolsters. When the seats are folded

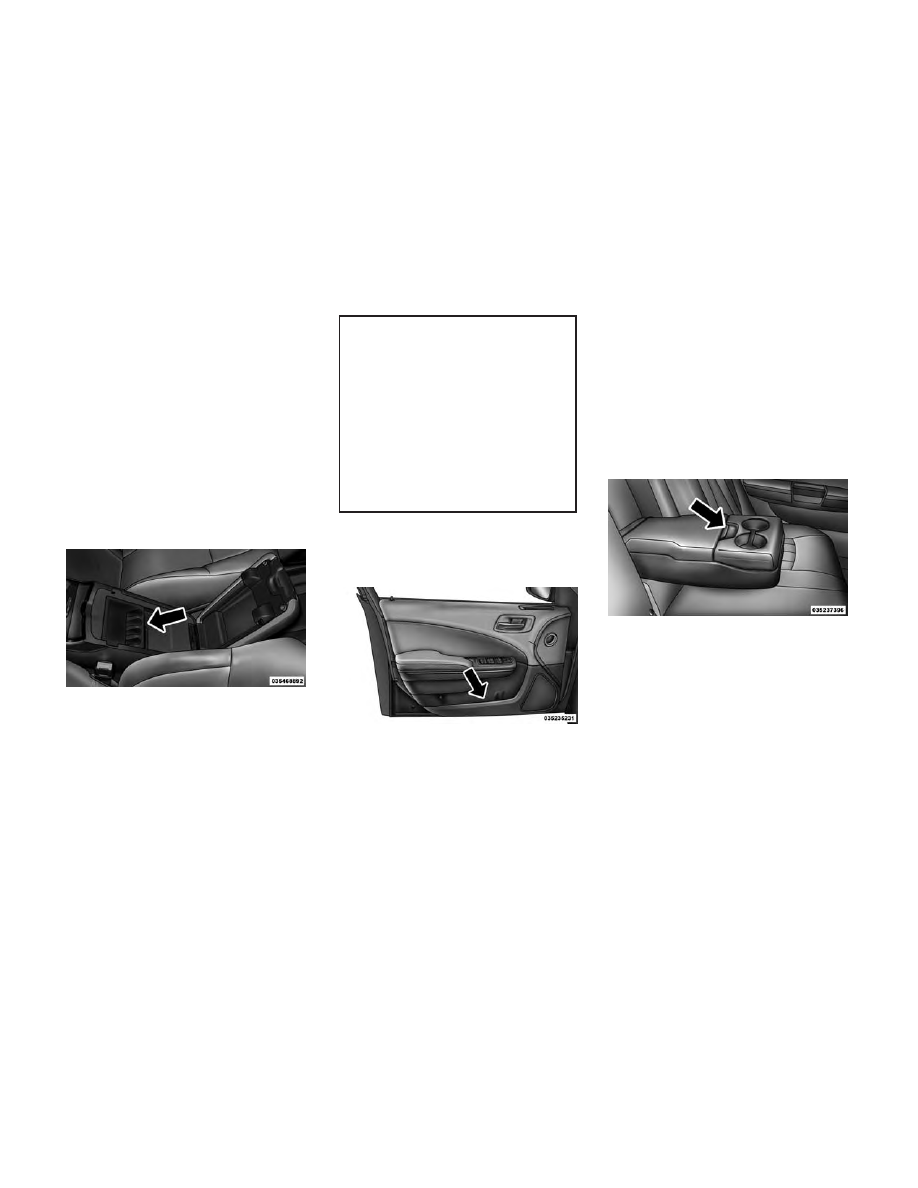

Upper Storage Tray

Front Door Trim Storage

Rear Armrest Storage

151

down, they provide a continuous,
nearly-flat extension of the load floor.

When the seatback is folded to the
upright position, make sure it is
latched by strongly pulling on the top
of the seatback above the seat strap.

WARNING!

• Be certain that the seatback is

securely locked into position. If
the seatback is not securely
locked into position, the seat will
not provide the proper stability
for child seats and/or passengers.
An improperly latched seat could
cause serious injury.

• The cargo area in the rear of the

vehicle (with the rear seatbacks
in the locked-up or folded down
position) should not be used as a
play area by children when the
vehicle is in motion. They could
be seriously injured in a collision.
Children should be seated and us-
ing the proper restraint system.

(Continued)

WARNING!

(Continued)

• To help protect against personal

injury, passengers should not be
seated in the rear cargo area. The
rear cargo space is intended for
load carrying purposes only, not
for passengers, who should sit in
seats and use seat belts.

WARNING!

The weight and position of cargo
and passengers can change the ve-
hicle center of gravity and vehicle
handling. To avoid loss of control
resulting in personal injury, follow
these guidelines for loading your
vehicle:
• Always place cargo evenly on the

cargo floor. Put heavier objects as
low and as far forward as pos-
sible.

(Continued)

WARNING!

(Continued)

• Place as much cargo as possible in

front of the rear axle. Too much
weight or improperly placed
weight over or behind the rear
axle can cause the rear of the ve-
hicle to sway.

• Do not pile luggage or cargo

higher than the top of the seat-
back. This could impair visibility
or become a dangerous projectile
in a sudden stop or collision.

CARGO AREA FEATURES

TRUNK MAT (for
versions/markets, where
provided)

A trunk mat covers the bottom of the
cargo area. The trunk mat is used to
protect the interior of the trunk from
mud, snow, and debris.

152

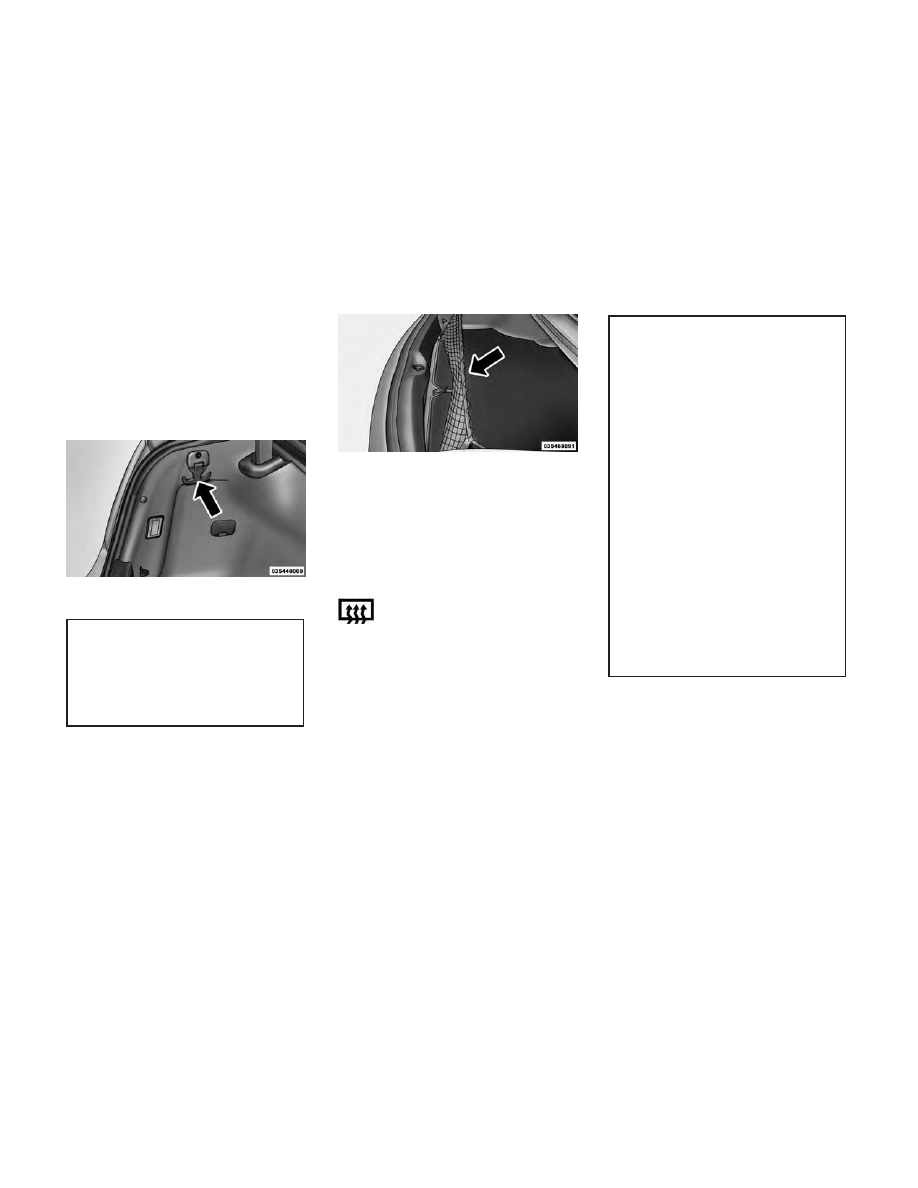

GROCERY BAG HOOKS (for
versions/markets where
provided)

The rear cargo area is equipped with
grocery bag hooks, located on either
side of the rear cargo area.

CAUTION!

Do not exceed the maximum weight
limit 22 kg of the grocery bag hook.
Damage may occur to hook and
mounting surface.

CARGO NET (for
versions/markets where
provided)

The rear cargo area is equipped with a
cargo net.

REAR WINDOW
FEATURES

REAR WINDOW
DEFROSTER

The rear window defroster
button is located on the cli-

mate control. Press this button to turn
on the rear window defroster and the
heated outside mirrors (for versions/
markets, where provided). An indica-
tor in the button will illuminate when
the rear window defroster is on. The
rear window defroster automatically
turns off after approximately 10 min-
utes. For an additional five minutes of
operation, press the button a second
time.

CAUTION!

Failure to follow these cautions can
cause damage to the heating ele-
ments:
• Use care when washing the inside

of the rear window. Do not use
abrasive window cleaners on the
interior surface of the window.
Use a soft cloth and a mild wash-
ing solution, wiping parallel to
the heating elements. Labels can
be peeled off after soaking with
warm water.

• Do not use scrapers, sharp instru-

ments, or abrasive window clean-
ers on the interior surface of the
window.

• Keep all objects a safe distance

from the window.

POWER SUNSHADE (for
versions/markets, where
provided)

Your vehicle may be equipped with a
power sunshade that will reduce the
amount of sunlight that will shine
through the rear windshield.

Grocery Bag Hooks

Rear Cargo Net

153

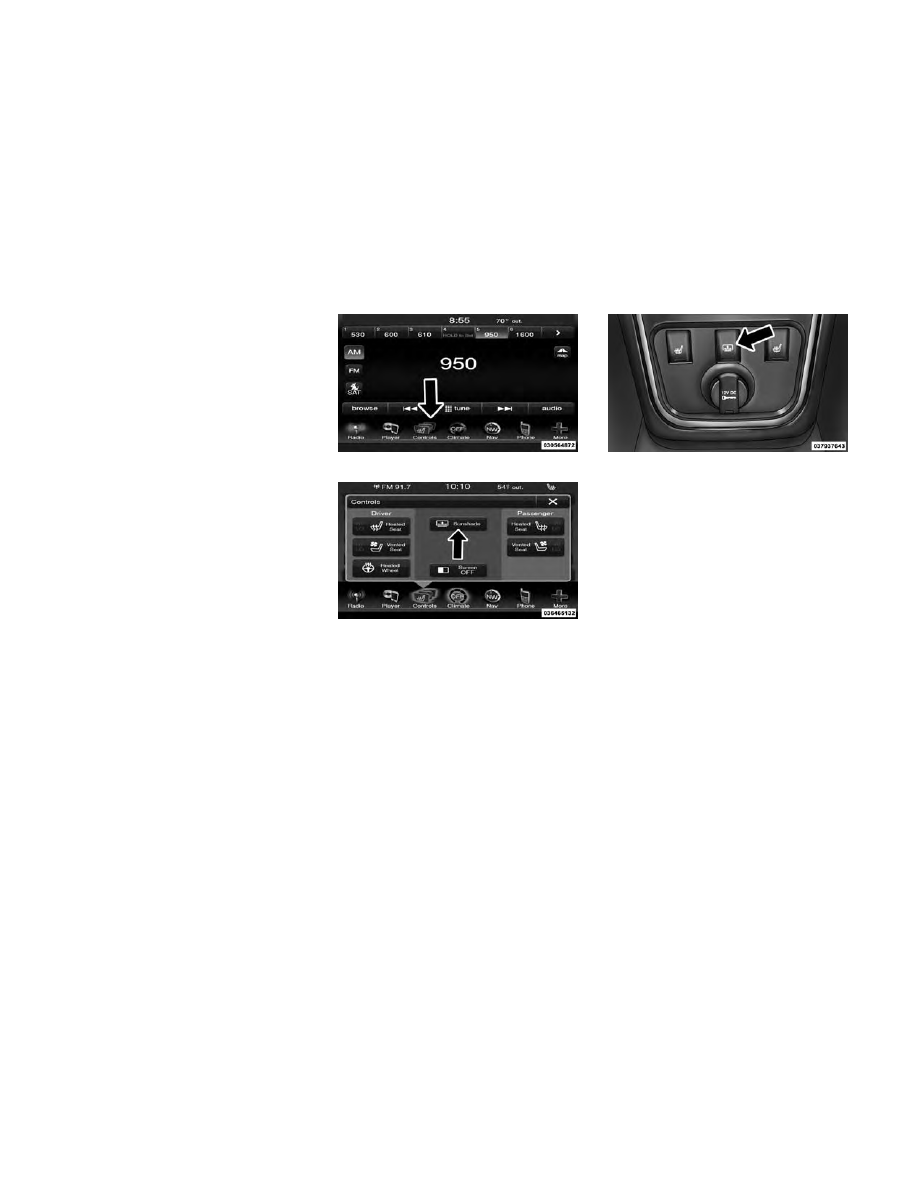

The power sunshade can be operated
using the Uconnect® System.

Press the “Controls” soft-key and
then press the “Sunshade” soft-key to
raise the power sunscreen. Press the
“Sunshade” soft-key a second time to
lower the sunshade.

If the sunshade is in the raised posi-
tion and the vehicle is placed in RE-
VERSE, the sunshade will automati-
cally

fully

lower.

When

the

transmission is shifted out of RE-
VERSE the sunshade will automati-
cally return to the fully raised position
after approximately five seconds.

NOTE: The rear sunshade control
switch can be locked out with the
rear passenger window controls
from the driver switch window
lockout switch.

The power sunshade can also be oper-
ated by passengers in the rear seats.
The power sunshade switch is located
on the back of the center console be-
tween the heated seat switches. Press
the switch once to raise the sunshade.
Press the switch a second time to
lower the sunshade.

LOAD LEVELING
SYSTEM

The automatic load leveling system
will provide a level-riding vehicle un-
der most passenger and cargo loading
conditions.

A hydraulic pump contained within
the shock absorbers raises the rear of
the vehicle to the correct height. It
takes approximately 1.6 km of driv-
ing for the leveling to complete de-
pending on road surface conditions.

If the leveled vehicle is not moved for
approximately 15 hours, the leveling
system will bleed itself down. The ve-
hicle must be driven to reset the
system.

Controls Soft-Key

Power Sunshade Soft-Key

Power Sunshade Switch

154

4

UNDERSTANDING YOUR INSTRUMENT

PANEL

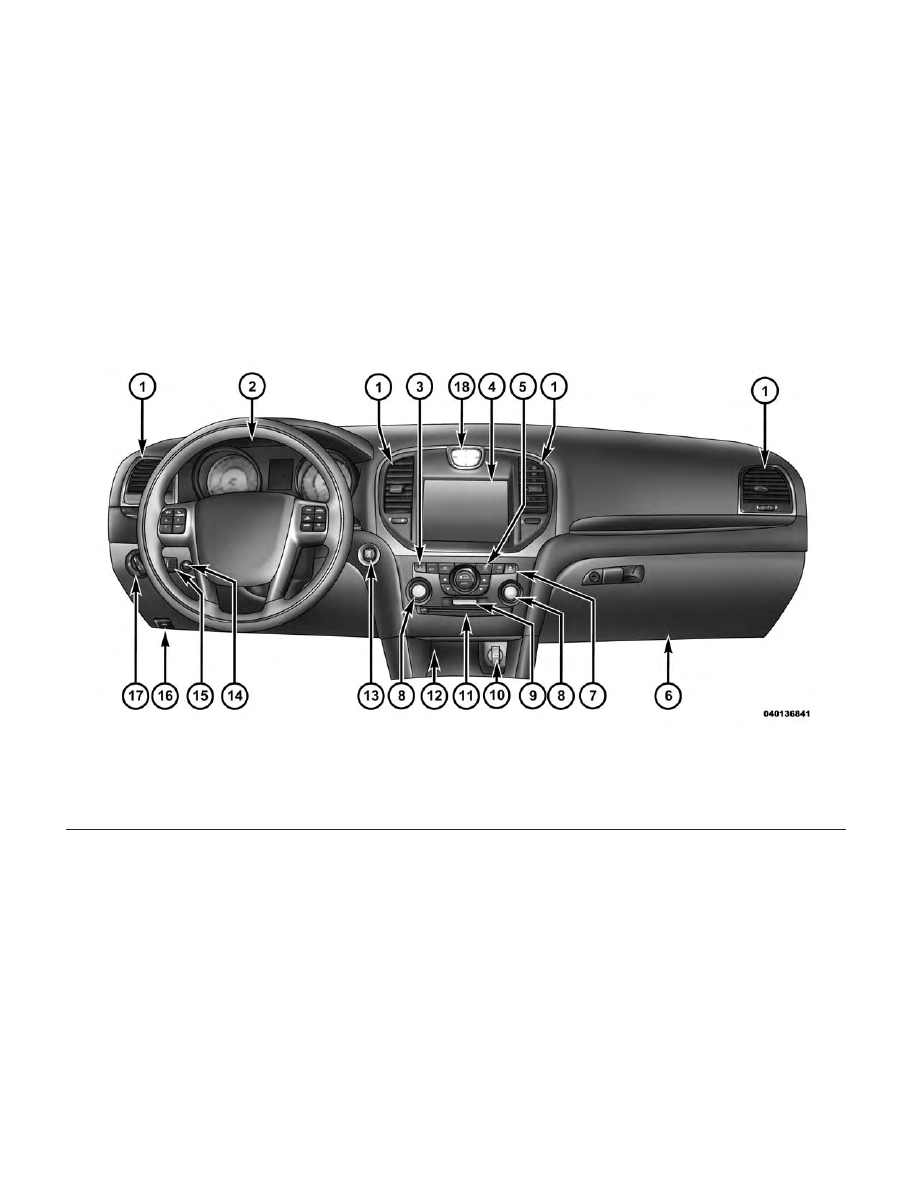

• INSTRUMENT PANEL FEATURES . . . . . . . . . . . .158

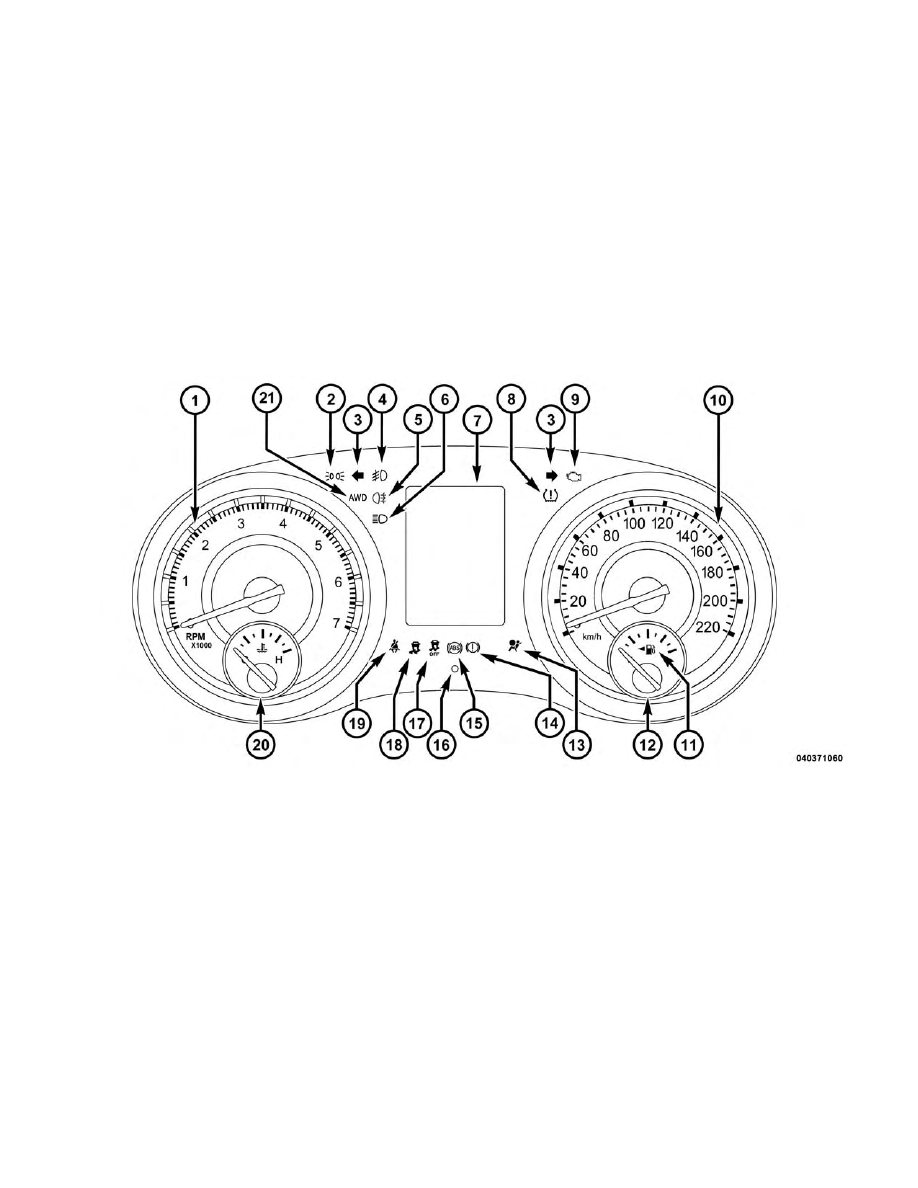

• INSTRUMENT CLUSTER . . . . . . . . . . . . . . . . . .159
• INSTRUMENT CLUSTER DESCRIPTIONS . . . . .160
• ELECTRONIC VEHICLE INFORMATION

CENTER (EVIC) . . . . . . . . . . . . . . . . . . . . . . . . . .165

• ELECTRONIC VEHICLE INFORMATION

CENTER (EVIC) DISPLAYS . . . . . . . . . . . . . . .166

• EVIC WHITE TELLTALES . . . . . . . . . . . . . . . .167
• EVIC AMBER TELLTALES . . . . . . . . . . . . . . . .168
• EVIC RED TELLTALES . . . . . . . . . . . . . . . . . .169
• GEAR SHIFT INDICATOR (GSI) — If

Equipped . . . . . . . . . . . . . . . . . . . . . . . . . . . . .170

• OIL CHANGE DUE . . . . . . . . . . . . . . . . . . . . . .171
• DIESEL PARTICULATE FILTER (DPF)

MESSAGES. . . . . . . . . . . . . . . . . . . . . . . . . . . .171

• FUEL ECONOMY . . . . . . . . . . . . . . . . . . . . . . .172
• CRUISE CONTROL . . . . . . . . . . . . . . . . . . . . . .173
• VEHICLE SPEED . . . . . . . . . . . . . . . . . . . . . . .173
• TRIP INFO . . . . . . . . . . . . . . . . . . . . . . . . . . . .173
• TIRE BAR. . . . . . . . . . . . . . . . . . . . . . . . . . . . .174

155

• VEHICLE INFO (CUSTOMER INFORMATION

FEATURES) (for versions/markets, where
provided) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .174

• MESSAGES # . . . . . . . . . . . . . . . . . . . . . . . . . .174
• TURN MENU OFF . . . . . . . . . . . . . . . . . . . . . . .174

• Uconnect® SETTINGS . . . . . . . . . . . . . . . . . . . . .174

• HARD-KEYS . . . . . . . . . . . . . . . . . . . . . . . . . .175
• SOFT-KEYS . . . . . . . . . . . . . . . . . . . . . . . . . . .175
• CUSTOMER PROGRAMMABLE FEATURES —

Uconnect® 8.4 SETTINGS . . . . . . . . . . . . . . . .175

• SOUND SYSTEMS . . . . . . . . . . . . . . . . . . . . . . . .183
• NAVIGATION SYSTEM (for versions/markets,

where provided) . . . . . . . . . . . . . . . . . . . . . . . . .183

• SETTING THE ANALOG CLOCK . . . . . . . . . . . . .184
• iPod®/USB/MP3 CONTROL (for vehicles/markets,

where provided) . . . . . . . . . . . . . . . . . . . . . . . . .184

• HARMAN KARDON® Logic7® HIGH

PERFORMANCE MULTICHANNEL SURROUND
SOUND SYSTEM WITH DRIVER-SELECTABLE
SURROUND (DSS) (for versions/markets, where
required) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .184

• STEERING WHEEL AUDIO CONTROLS . . . . . . .185

• RADIO OPERATION . . . . . . . . . . . . . . . . . . . . .185
• CD PLAYER . . . . . . . . . . . . . . . . . . . . . . . . . . .185

• CD/DVD DISC MAINTENANCE . . . . . . . . . . . . . .186
• RADIO OPERATION AND MOBILE PHONES . . . .186
• CLIMATE CONTROLS . . . . . . . . . . . . . . . . . . . . .186

156

• GENERAL OVERVIEW . . . . . . . . . . . . . . . . . . .186
• CLIMATE CONTROL FUNCTIONS . . . . . . . . . .190
• AUTOMATIC TEMPERATURE CONTROL

(ATC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .190

• OPERATING TIPS . . . . . . . . . . . . . . . . . . . . . .191

157

INSTRUMENT PANEL FEATURES

1 — Air Outlet

7 — ESC Off Switch

13 — Engine Start/Stop Button

2 — Instrument Cluster

8 — Uconnect® System Hard Controls 14 — Trunk Release Button

3 — Hazard Switch

9 — SD Memory Card Slot

15 — Dimmer Controls

4 — Uconnect® System

10 — Power Outlet

16 — Hood Release

5 — Climate Control Hard Controls

11 — CD/DVD Slot

17 — Headlight Switch

6 — Glove Compartment

12 — Storage Compartment

18 — Analog Clock

158

INSTRUMENT CLUSTER

159

INSTRUMENT CLUSTER
DESCRIPTIONS

1. Tachometer

This

gauge

measures

engine

revolutions-per-minute

(RPM

x

1000).

2. Park/Headlight ON Indicator

This indicator will illumi-
nate when the park lights or
headlights are turned on.

3. Turn Signal Indicators

The arrow will flash with
the exterior turn signal
when the turn signal lever is
operated.

If the vehicle electronics sense that the
vehicle is driven more than 1.6 km
with either turn signal on, a continu-
ous chime will sound to alert you to
turn the signals off. If either indicator
flashes at a rapid rate, check for a
defective outside light bulb.

4. Front Fog Light Indicator

This indicator will illumi-
nate when the front fog
lights are on.

5. Rear Fog Light Indicator

This indicator will illuminate
when the rear fog lights are
on.

6. High Beam Indicator

This indicator shows that the
high beam headlights are on.

Push the multifunction lever forward
to switch the headlights to high beam,
and pull toward yourself (normal po-
sition) to return to low beam.

7. Odometer Display / Electronic
Vehicle Information Center (EVIC)
Display

Odometer Display

The odometer display shows the total
distance the vehicle has been driven.

Electronic Vehicle Information Cen-
ter (EVIC) Display
The Electronic Vehicle Information
Center (EVIC) features a driver-
interactive display that is located in
the instrument cluster. For further in-
formation, refer to “Electronic Ve-
hicle Information Center (EVIC)”.
The Shift Lever Indicator is self-
contained within the EVIC display. It
displays the gear position of the auto-
matic transmission.

NOTE:
• You must apply the brakes be-

fore shifting from PARK.

• The highest available transmis-

sion gear is displayed in the
lower right corner of the Elec-
tronic Vehicle Information Cen-
ter (EVIC) whenever the Elec-
tronic

Range

Select

(ERS)

feature is active. Use the +/- se-
lector on the shift lever to acti-
vate ERS (for versions/markets,
where provided). Refer to “Auto-
matic Transmission” in “Start-
ing And Operating” for further
information.

160

8. Tire Pressure Monitoring Tell-
tale Light

Each tire, including the
spare (if provided), should
be checked monthly when
cold and inflated to the in-

flation pressure recommended by the
vehicle manufacturer on the vehicle
placard or tire inflation pressure la-
bel.

As an added safety feature, your ve-
hicle has been equipped with a Tire
Pressure Monitoring System (TPMS)
that illuminates a low tire pressure
telltale when one or more of your tires
is significantly under-inflated. Ac-
cordingly, when the low tire pressure
telltale illuminates, you should stop
and check your tires as soon as pos-
sible, and inflate them to the proper
pressure. Driving on a significantly
under-inflated tire causes the tire to
overheat and can lead to tire failure.
Under-inflation also reduces fuel effi-
ciency and tire tread life, and may
affect the vehicle’s handling and stop-
ping ability.

Please note that the TPMS is not a
substitute for proper tire mainte-
nance, and it is the driver’s responsi-
bility to maintain correct tire pres-
sure, even if under-inflation has not
reached the level to trigger illumina-
tion of the TPMS low tire pressure
telltale.

Your vehicle has also been equipped
with a TPMS malfunction indicator to
indicate when the system is not oper-
ating properly. The TPMS malfunc-
tion indicator is combined with the
low tire pressure telltale. When the
system detects a malfunction, the tell-
tale will flash for approximately one
minute and then remain continuously
illuminated. This sequence will con-
tinue upon subsequent vehicle start-
ups as long as the malfunction exists.
When the malfunction indicator is il-
luminated, the system may not be
able to detect or signal low tire pres-
sure as intended. TPMS malfunctions
may occur for a variety of reasons,
including the installation of replace-
ment or alternate tires or wheels on
the vehicle that prevent the TPMS
from functioning properly. Always

check the TPMS malfunction telltale
after replacing one or more tires or
wheels on your vehicle, to ensure that
the replacement or alternate tires and
wheels allow the TPMS to continue to
function properly.

CAUTION!

The TPMS has been optimized for
the original equipment tires and
wheels. TPMS pressures and warn-
ing have been established for the
tire size equipped on your vehicle.
Undesirable system operation or
sensor damage may result when us-
ing replacement equipment that is
not of the same size, type, and/or
style. Aftermarket wheels can cause
sensor damage. Do not use tire seal-
ant from a can or balance beads if
your vehicle is equipped with a
TPMS, as damage to the sensors
may result.

161

9. Malfunction

Indicator

Light

(MIL)

The Malfunction Indicator
Light (MIL) is part of an on-
board

diagnostic

system,

called OBD, that monitors engine and
automatic transmission control sys-
tems. The light will illuminate when
the key is in the ON/RUN position,
before engine start. If the bulb does
not come on when turning the key
from OFF to ON/RUN, have the con-
dition checked promptly.

Certain conditions, such as poor fuel
quality, etc., may illuminate the MIL
after engine start. The vehicle should
be serviced if the light stays on
through several of your typical driv-
ing cycles. In most situations, the ve-
hicle will drive normally and will not
require towing.

CAUTION!

Prolonged driving with the Mal-
function Indicator Light (MIL) on
could cause damage to the engine
control system. It also could affect
fuel economy and driveability. If
the MIL is flashing, severe catalytic
converter damage and power loss
will soon occur. Immediate service
is required.

WARNING!

A malfunctioning catalytic con-
verter, as referenced above, can
reach higher temperatures than in
normal operating conditions. This
can cause a fire if you drive slowly
or park over flammable substances
such as dry plants, wood, card-
board, etc. This could result in
death or serious injury to the driver,
occupants or others.

10. Speedometer

Indicates vehicle speed.

11. Fuel Door Reminder

The arrow in this symbol is
a reminder that the Fuel
Filler Door is located on the
left side of the vehicle.

12. Fuel Gauge

The pointer shows the level of fuel in
the fuel tank when the ignition switch
is in the ON/RUN position.

13. Air Bag Warning Light

This light will turn on for
four to eight seconds as a
bulb check when the igni-
tion switch is first turned to

ON/RUN. If the light is either not on
during starting, stays on, or turns on
while driving, have the system in-
spected at an authorized dealer as
soon as possible. Refer to “Occupant
Restraints” in “Things To Know Be-
fore Starting Your Vehicle” for further
information.

162

14. Brake Warning Light

This light monitors various
brake functions, including
brake fluid level and park-
ing brake application. If the

brake light turns on it may indicate
that the parking brake is applied, that
the brake fluid level is low, or that
there is a problem with the anti-lock
brake system reservoir.

If the light remains on when the park-
ing brake has been disengaged, and
the fluid level is at the full mark on the
master cylinder reservoir, it indicates
a possible brake hydraulic system
malfunction or that a problem with
the Brake Booster has been detected
by the Anti-Lock Brake System (ABS)
/ Electronic Stability Control (ESC)
system. In this case, the light will re-
main on until the condition has been
corrected. If the problem is related to
the brake booster, the ABS pump will
run when applying the brake and a
brake pedal pulsation may be felt dur-
ing each stop.

The dual brake system provides a re-
serve braking capacity in the event of
a failure to a portion of the hydraulic
system. A leak in either half of the
dual brake system is indicated by the
Brake Warning Light, which will turn
on when the brake fluid level in the
master cylinder has dropped below a
specified level.

The light will remain on until the
cause is corrected.

NOTE:

The light may flash mo-

mentarily during sharp cornering
maneuvers, which change fluid
level

conditions.

The

vehicle

should have service performed,
and the brake fluid level checked.

If brake failure is indicated, immedi-
ate repair is necessary.

WARNING!

Driving a vehicle with the red brake
light on is dangerous. Part of the
brake system may have failed. It
will take longer to stop the vehicle.
You could have a collision. Have the
vehicle checked immediately.

Vehicles equipped with the Anti-Lock
Brake

System

(ABS),

are

also

equipped with Electronic Brake Force
Distribution (EBD). In the event of an
EBD failure, the Brake Warning Light
will turn on along with the ABS Light.
Immediate repair to the ABS system is
required.

Operation of the Brake Warning Light
can be checked by turning the ignition
switch from the OFF position to the
ON/RUN position. The light should
illuminate for approximately two sec-
onds. The light should then turn off
unless the parking brake is applied or
a brake fault is detected. If the light
does not illuminate, have the light
inspected by an authorized dealer.

The light also will turn on when the
parking brake is applied with the ig-
nition switch in the ON/RUN posi-
tion.

NOTE:

This light shows only

that the parking brake is applied.
It does not show the degree of
brake application.

163

15. Anti-Lock Brake (ABS) Light

This light monitors the
Anti-Lock Brake System
(ABS). The light will turn
on when the ignition switch

is turned to the ON/RUN position and
may stay on for as long as four sec-
onds.

If the ABS light remains on or turns on
while driving, it indicates that the
Anti-Lock portion of the brake sys-
tem is not functioning and that service
is required. However, the conven-
tional brake system will continue to
operate normally if the BRAKE warn-
ing light is not on.

If the ABS light is on, the brake sys-
tem should be serviced as soon as
possible to restore the benefits of
Anti-Lock brakes. If the ABS light
does not turn on when the ignition
switch is turned to the ON/RUN posi-
tion, have the light inspected by an
authorized dealer.

16. Vehicle Security Light

This light will flash at a fast
rate for approximately 15
seconds, when the vehicle
security alarm is arming,

and then will flash slowly until the
vehicle is disarmed.

17. Electronic

Stability

Control

(ESC) OFF Indicator Light (for
versions/markets, where provided)

This light indicates the
Electronic Stability Control
(ESC) is off.

18. Electronic

Stability

Control

(ESC) Activation/Malfunction Indi-
cator Light (for versions/markets,
where provided)

The

“ESC

Activation/

Malfunction

Indicator

Light” in the instrument
cluster will come on when

the ignition switch is turned to the
ON/RUN position. It should go out
with the engine running. If the “ESC
Activation/Malfunction

Indicator

Light” comes on continuously with
the engine running, a malfunction has

been detected in the ESC system. If
this light remains on after several ig-
nition cycles, and the vehicle has been
driven several kilometers at speeds
greater than 48 km/h, see your autho-
rized dealer as soon as possible to
have the problem diagnosed and
corrected.

NOTE:

• The “ESC Off Indicator Light”

and

the

“ESC

Activation/

Malfunction Indicator Light”
come on momentarily each time
the ignition switch is turned to
ON/RUN.

• Each time the ignition is turned

to ON/RUN, the ESC system will
be ON, even if it was turned off
previously.

• The ESC system will make buzz-

ing or clicking sounds when it is
active. This is normal; the
sounds will stop when ESC be-
comes inactive following the
maneuver that caused the ESC
activation.

164
