Звукоусилительная установка У-50М-1 пожарного автомобиля связи и освещения АСО-ЗИЛ-150

Блок питания усилителя установки У-50М-1

 Для питания анодных цепей усилителя от батареи аккумуляторов изготовлен специальный вибропреобразователь, дающий постоянное напряжение 400 в (см. рис. 3).

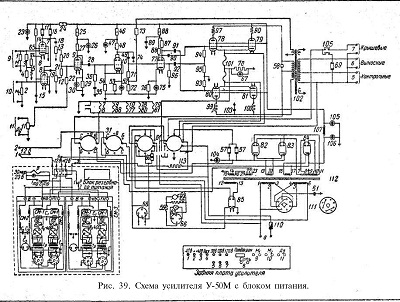

Рис. 39. Схема усилителя У-50М с блоком питания.

В блоке установлены два вибропреобразователя типа ВП-557, укрепленные на общем основании, установленном на двух планках с резиновыми амортизаторами.

Между вибропреобразователями на основании установлены термореле (ГР) и пусковое реле (Р), защищенные сверху металлической планкой.

На передней части основания укреплена плата с зажимами для подключения проводов питания.

К зажимам «+» и «— » 12 в подключаются провода от щита питания. К зажимам « + ft и « — » 400 в и «Пуск» подключаются провода от соответствующих зажимов на задней стенке усилителя.

Типовая схема вибропреобразователей незначительно изменена.

Нити накала кенотронов 6Ц5С включены последовательно, так как напряжение цепи накала равно 12 в.

Первичная обмотка силового трансформатора перематывается на напряжение 12 в.

Вибропатрон подвергается небольшой переделке. На катушке возбуждения доматывается обмотка из провода с большим удельным сопротивлением, например, никкелина, общим сопротивлением Rg= 35—40 ом.

В выпущенных до мая 1954 г. автомобилях второй конец обмотки катушки возбуждения выведен на четвертую ножку цоколя вибропатрона, а добавочное сопротивление Rg подключается между 3-м и 4-м гнездами панели вибратора. Для предотвращения возможности пробоя кенотронов и конденсаторов фильтра при одновременном включении питания на нити накала ламп и вибропатроны установлено термореле ТР, которое дает замедление включения питания на вибропатроны порядка 20—30 сек. За это время нити накала и катоды ламп полностью разогреваются, и анодное напряжение не может превысить рабочее 400 в.

При подаче же напряжения питания при неразогретых лампах высокое напряжение может достигать 550—600 в, что небезопасно для изоляции катодов кенотронов и конденсаторов фильтра.

Термореле представляет собой биметаллическую контактную пружину с нагревательной обмоткой. Обмотка термореле ТР включена параллельно нитям накала ламп и при включении питания усилителя от батареи аккумуляторов начинает нагреваться, а контактная пружина — деформироваться (изгибаться).

Через 20—30 сек. контакты термореле замыкаются и подают питание в обмотку пускового реле Р.

Пусковое реле Р (автомобильное — реле обратного тока) своими контактами подает питание на вибропреобразовагели, и высокое напряжение со вторичных обмоток трансформаторов поступает на аноды кенотронов 6Ц5С.

Работа схемы усилителя при питании от сети переменного тока имеет некоторое отличие от схемы работы в заводской инструкции только лишь при питании от батареи аккумуляторов. При включении переключателя 3 в положение «Бат.» цепи накала ламп

отключаются от накальных обмоток силового трансформатора и получают питание непосредственно от батареи 12 в. Цепь питания анодов оконечного каскада отключается от цепи кенотронов 82, 83 и соединяется с цепью + 400 в, идущей от вибропреобразователей

Аноды, экранные сетки предварительных каскадов и экранные сетки оконечного каскада получают питание от цепи + 400 в через гасящее проволочное сопротивление 113 R = 2 ком. Один из контактов переключателя подает питание на провод «Пуск», идущий к вибропреобразователю; при этом получают питание нити накала кенотронов и обмотка термореле ТР. Далее срабатывают термореле ТР и пусковое реле Р.

Усилитель имеет два микрофонных входа для включения стационарного и выносного микрофонов. Стационарный микрофон укреплен на амортизаторах на столе рядом с усилителем и включается тумблером на передней панели усилителя.

Выносной микрофон укреплен на рукоятке со шнуром и вилкой. Для включения микрофона на рукоятке имеется кнопка.

Шнур с вилкой может включаться или непосредственно в линейный Щит в гнезда «Микрофон» или через кабельную линию, включаемую в эти гнезда. Для "Микрофонной линии желательно применение экранированных кабелей. В случае отсутствия такового можно использовать обычный кабель, имеющийся на телефонных катушках.

В случае необходимости крышевые динамики могут быть выключены тумблером 109 на передней панели усилителя.

При включении подключается нагрузочное сопротивление 69R — 2 ком для предохранения обмоток выходного трансформатора от возможности пробоя изоляции при отсутствии нагрузки.
