Работа на электропогрузчиках - часть 2

При перевозке различных грузов целесообразно применять поддоны, значительно упрощающие транспортные операции; грузы, установленные на поддонах, легко размещаются в складах и транспортируются.

Поддоны изготовляются в соответствии с ГОСТами 9570—60 и 9078—59, которыми регламентируются их размеры и конструкции.

Основные типы поддонов приведены в табл. 21.

Таблица 21. Основные типы поддонов

Для перевозки различных грузов изготовляется двухзаход-ный металлический поддон.

Техническая характеристика металлического поддона
Габариты в мм:

длина..............1600

ширина 1200

высота ... 144

Грузоподъемность в кг . . 3000

Вес в кг....................................137

Поддон изготовляется из двух гофрированных стальных листов и трех швеллеров высотой 100 мм с помощью сварки. Для перемещения краном поддон имеет приваренные проушины; перемещение осуществляется путем подхватывания поддона вилами.

Изготовляются также деревянные двухзаходные поддоны, отличающиеся от рассмотренных только высотой (180 мм) и весом (74 кг).

Разработан ковшовый захват с верхним углом поворота, являющийся навесным приспособлением к электропогрузчику типа 4004. Устройство его показано на рис. 122. Kовш подвешен на кронштейне 2. Гидроцилиндры 3 закреплены на кронштейне 2,
а их штоки соединены с кромкой ковша через проушины 1. Задняя стенка 5 ковша откидная. Ее открытие и закрытие осуществляется с помощью троса 7 и защелки, которая входит в отверстие планки 6. Для ограничения движения откидной стенки служит ограничитель 4, приваренный к несущему кронштейну.

Приспособление работает следующим образом. Для наполнения ковша сыпучим грузом электропогрузчик подъезжает к грузу и ковш слегка врезается в груз. Затем, при помощи гидроцилиндров ковш поворачивается вокруг точки подвески и наполняется грузом. Для разгрузки ковша водитель увеличивает угол его поворота, трос 7 натягивается и освобождает защелку.

Техническая характеристика ковша
Емкость в м3 ..............................0.3

Производительность в гп!ч ..................11

Габаритные размеры в мм:

длина..................................800

ширина............................1116

высота ............................1030
Вес в кг....................................170

Кроме поддонов для транспортировки грузов применяются контейнеры и другая специальная тара, приспособленная для захвата ее вилами погрузчиков и штабелеров. В такой таре удобно транспортировать и крепить мелкие детали и узлы, передавая их по местам обработки и промежуточного хранения.

При транспортировании деталей и узлов комплектами в контейнерах применяется специальная тара, являющаяся технологической оснасткой, улучшающей организацию и процесс производства, вследствие чего ее конструкция должна соответствовать требованиям технологического процесса и транспортировки деталей. За последние годы заводы СССР стали выпускать различные грузозахватные приспособления для электропогрузчиков. К ним относятся универсальные вилочные захваты, захваты-кантователи для транспортировки и подъема рулонов бумаги, бочек и т. п. грузов.

Эти приспособления делают как заводы-изготовители электропогрузчиков, так и другие заводы, разрабатывающие грузозахватные приспособления для собственных нужд.

Появились приспособления для подъема и передвижения упакованных телевизоров, кип хлопка, натурального каучука, тканей, различных сыпучих грузов.

На рис. 123 показаны рабочие положения универсального вилочного захвата, на рис. 124 представлен захват-кантователь с поперечным смещением груза.

Рис. 122. Общий вид ковшового захвата

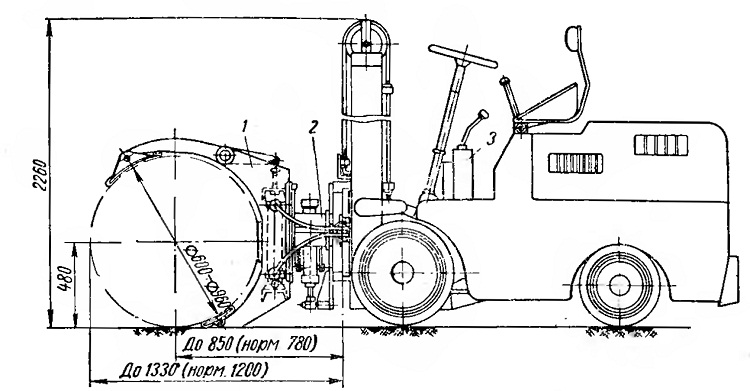

Рис. 124. Общий вид захвата-кантователя с поперечным смещением груза: I — захват; 2 — кантователь; 3 — гидрораспределитель
