Другие типы электродвигателей электрокар
Данные других типов электродвигателей для машин
отечественного производства приведены в табл. 6.
На самоходных погрузочных машинах производства
Народной Республики Болгарии устанавливаются электродвигатели закрытого
исполнения постоянного тока с сериесным (последовательным) или
компаундным (смешанным) возбуждением. Двигатели ДК-2/8/20 со смешанным
возбуждением применяются для привода механизма подъема.
Все остальные двигатели сериесные.
Технические данные электродвигателей приведены в табл. 7. Режим работы
повторно-кратковременный, с ПВ=40%, при продолжительности каждого цикла
не более 4 мин.
Общий вид двигателей и габаритные размеры приведены на рис. 62—69 и в
табл. 8.
Таблица 6. Технические данные электродвигателей
некоторых электрокаров и электропогрузчиков отечественного производства
|
Тип машин |
Тнп н назначение электродвигателя |
Способ возбужде- ния электродвигателя |
Мощность в квт |
Число обо- : ротов в минуту |
Напряжение в в |
|
Электрокар ЭТ-1 |
Тяговый, |
Последова |
1,35 |
1730 |
30 |
|
|
ДК-1350 |
тельное |
|
|
|
|
|
Подъем вил |
То же |
0,5 |
1500 |
30 |
|
Электрокар |
Тяговый |
» |
0,75 |
1600 |
30 |
|
ЭТБ-1000 |
Подъем вил |
» |
0,5 |
1500 |
30 |
|
Электропогрузчики |
Тяговый |
» |
3 |
— |
40 |
|
ЭП-103 и ЭП-106 |
Подъем вил |
» |
3 |
— |
40 |
|
Электропогрузчик |
Тяговый |
» |
4 |
|
30 |
|
ЭПВ-1 |
Подъем вил |
» |
1,35 |
— |
30 |
|
Электроштабелер |
Тяговый, |
» |
1,5 |
2600 |
30 |
|
ЭШ-182 |
РТ-6Б |
|
|
|
|
|
|
Подъем вил, |
Парал |
1,8 |
1600 |
30 |
|
|
РТ-6Б |
лельное |
|
|
|
|
Электропогрузчик |
Тяговый, РТ-2 |
Последова |
6 |
1500 |
50 |
|
ЭП-201 |
|
тельное |
|
|
|
|
|
Подъем вил, |
То же |
5,5 |
1350 |
50 |
|
|
РТ-13АГ |
|
|
|
|
|
Электропогрузчик |
Тяговый, РТ-8Б |
» |
7,5 |
1600 |
40 |
|
ЭП-501 |
Подъем вил, |
» |
7,5 |
1300 |
40 |
|
|
РТ-8Б |
|
|
|
|
|
Электротягач АТБ |
Тяговый |
» |
5 |
1600 |
40 |

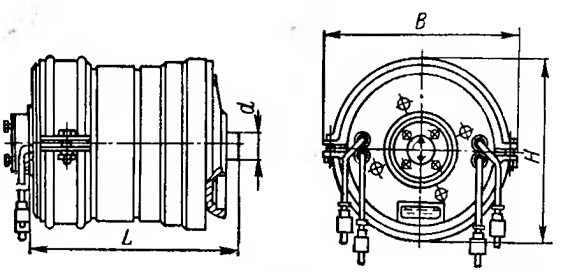

Рис. 62. Общий вид электродвигателей ДС 1,7/2,4/15 и ДС 2/2,4/15

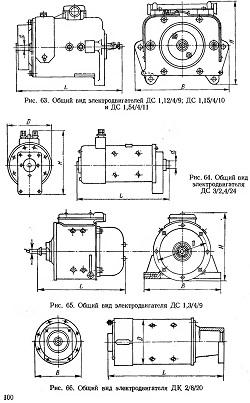

Рис. 63. Общий вид электродвигателей ДС 1,12/4/9; ДС 1,15/4/10 и ДС 1,54/4/11
Рис. 64. Общий вид электродвигателя ДС 3/2,4/24
Рис. 65. Общий вид электродвигателя ДС 1,3/4/9
Рис. 66. Общий вид электродвигателя ДК 2/8/20

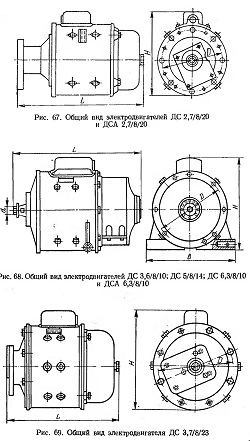

Рис. 67. Общий вид электродвигателей ДС 2,7/8/20 и ДСА 2,7/8/20
Рис. 68. Общий вид электродвигателей ДС 3,6/8/10; ДС 5/8/14; ДС 6,3/8/10 и ДСА 6,3/8/10
Рис. 69. Общий вид электродвигателя ДС 3,7/8/23
Таблица 7. Технические данные электродвигателей для самоходных погрузочных машин производства НРБ
Таблица 8. Габаритные размеры электродвигателей электрокаров и электропогрузчиков
|
|
Тип электродвигателя |
Размеры в мм |
|||||
|
№ рисунка |
L |
в |
|
Н |
D |
d |
|
|
59 |
МТ-1 |
455 |
450 |
|
320 |
290 |
35 |
|
60 |
ДК 908А |
435 |
314 |
|
— |
300 |
25 |
|
61 |
ДК 907А |
364 |
|
|
216 |
210 |
18 |
|
62 |
ДС1,7/2,4/15 ДС2/2.4/15 |
362 |
312 |
273 |
— |
32 |
|
|
№ рнсун-ка |
Тип электро |
|
Размеры в |
мм |
|
|
|
двигателя |
L |
В |
н |
D |
d |
|
|
|
ДС1,12/4/9 |
|
|
|
|
|
|
63 |
ДС1,54/4/11 ДС1,15/4/10 |
377 |
322 |
280 |
|
16 |
|
64 |
ДСЗ/2,4/24 |
342 |
— |
212 |
150 |
18 |
|
65 |
ДС1,3/4/9 |
395 |
344 |
313 |
240 |
17 |
|
66 |
ДК2/8/20 |
387 |
167 |
— |
150 |
16,8 |
|
67 |
ДС2,7/8/20 ДСА2,7/8/20 |
456 |
— |
303 |
240 |
16 |
|
|
ДСЗ.6/8/10 |
478 |
340 |
382 |
310 |
27 |
|
68 |
ДС5/8/10 |
530 |
375 |
382 |
310 |
27 |
|
ДС6.3/8/10 |
580 |
375 |
382 |
310 |
27 |
|
|
|
ДСА6,3/8/10 |
580 |
375 |
395 |
310 |
27 |
|
69 |
ДСЗ,7/8/23 |
350 |
— |
297 |
240 |
22 |
