Электродвигатель МТ-4 электрокара ЭК-2
На электрокаре ЭК-2 установлен один электродвигатель с последовательным возбуждением типа МТ-4, приводящий в движение оба ведущих колеса, технические данные его приведены в табл. 5.
Как видно из табл. 5, при увеличении времени работы
двигателя ток в его обмотках должен понижаться во избежание их
перегрева.
Устройство двигателя типа МТ-4 показано на рис. 59.
Таблица 5. Технические данные электродвигателя МТ-4
|
X арактеристики |
Режим работы электродвигателя |
||
|
10 мин |
1 ч |
длительный |
|
|
Напряжение в в |
31 |
31 |
31 |
|
Сила тока в обмотках в а |
135 |
75 |
44 |
|
Мощность в кет. |
2,8 |
1,5 |
0,7 |
|
Число оборотов в минуту |
750 |
1200 |
1800 |
|
Вращающий момент (не менее) в кГ • м |
4 |
1,2 |
0,4 |
|
Коэффициент полезного действия |
|
0,65 |
|
|
Вес в кг (не более) |
|
86 |
|
|
Тип батареи |
|
28ТЖН-250 |
|

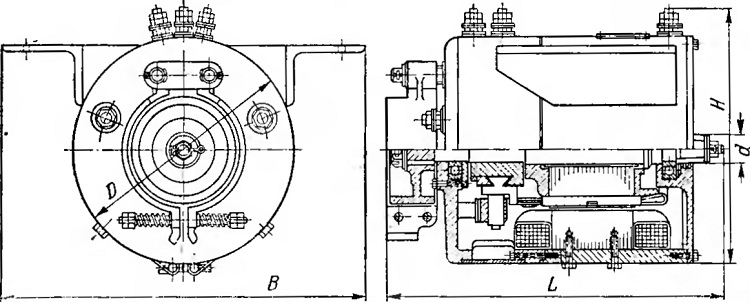

Рис. 59. Общий вид электродвигателя типа МТ-4 электрокара ЭК-2
