Полет аппаратов на воздушной подушке на режиме висения

Аппарат с кольцевым соплом по периметру днища

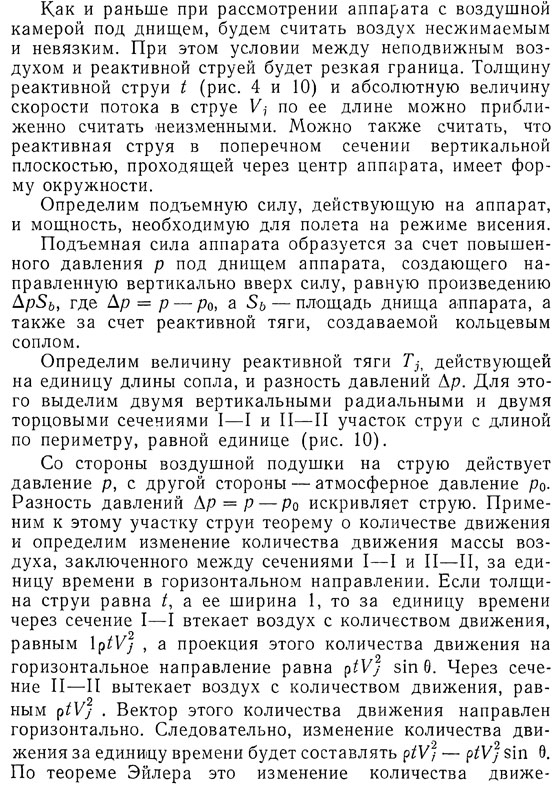

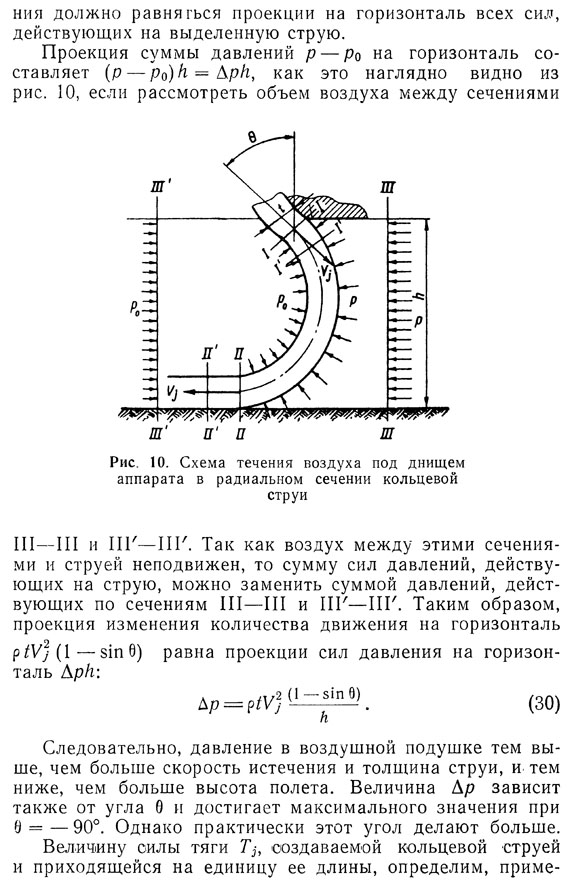

 Рассмотрим находящийся в полете на режиме висения на постоянной высоте от земли летательный аппарат, воздушная подушка под днищем которого создается реактивной струей, истекающей через кольцевое сопло по периметру днища аппарата. Схема такого аппарата приведена на рис. 4. Воздух к кольцевому соплу подается по радиальным каналам с помощью вентилятора, приводимого во вращение двигателем. Кольцевая реактивная струя истекает под углом 0 относительно вертикали и направлена к центру днища аппарата. Величину угла 0 при таком направлении струи считают отрицательной. Под днищем аппарата создается действующее на него давление р, которое несколько больше атмосферного р0, действующего на остальную часть поверхности аппарата. Вследствие разности давлений дельта р = р— р0 реактивная струя искривляется, изменяет свое направление, поток воздуха в ней становится параллельным земле.

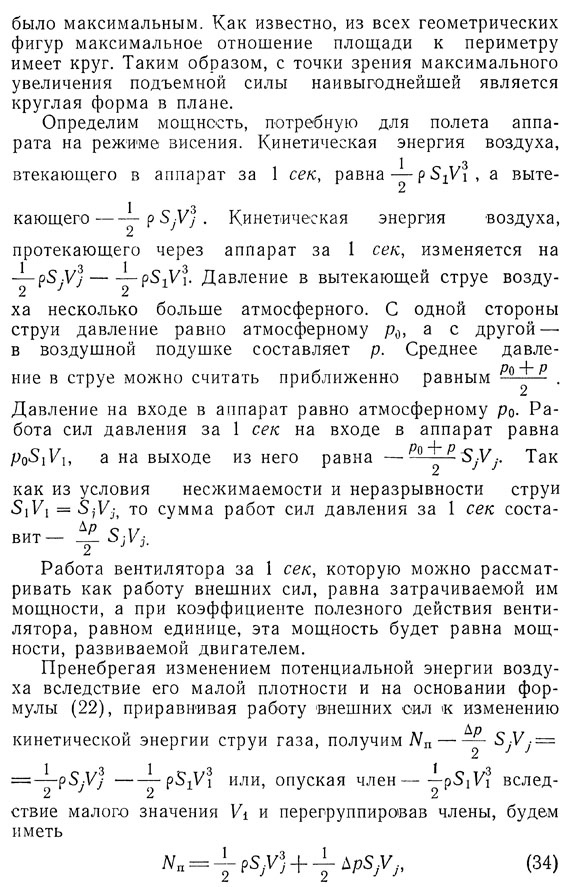

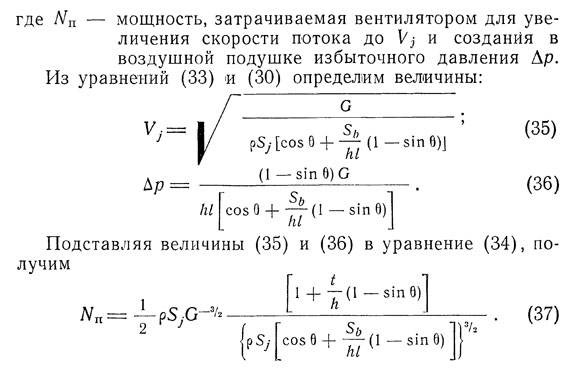

Из уравнения (37) можно установить, что чем больше высота полета, тем больше мощность, необходимая для полета на режиме висения, и чем больше площадь днища, тем она меньше. В самом деле, с увеличением h и уменьшением 5 знаменатель в формуле (37) уменьшается быстрее, чем числитель.

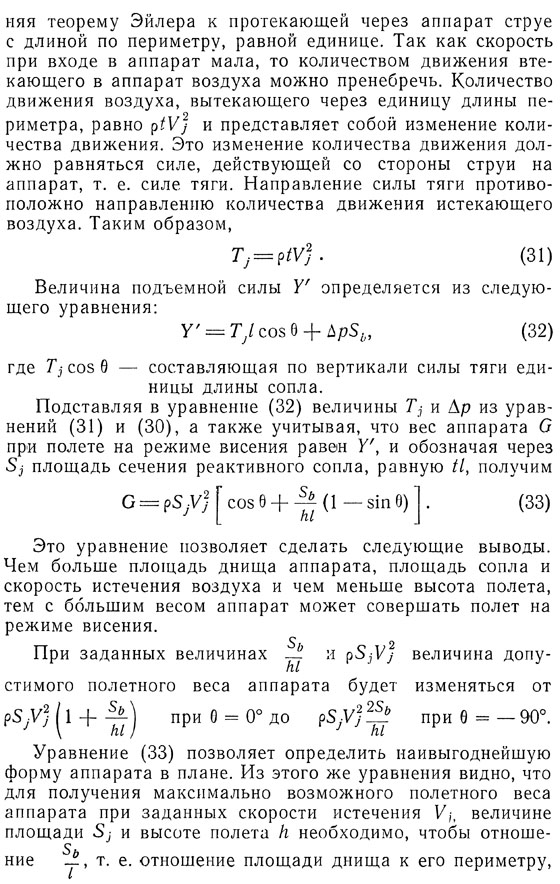

Если сравнить формулы (29) и (37), подставив в них одинаковые значения площади и периметра днища, высоты полета, а также угла 0 в формулу (37), характерного для аппаратов этого типа, можно установить, что аппараты с кольцевой струей по сравнению с аппаратами с воздушной камерой требуют затраты меньшей мощности, однако более сложны по конструкции.
