9. Устройство и работа систем
электрооборудования снегоуборочного поезда
Устройство ЩДУ
Устройство ЩДУ — это шкаф двустороннего
обслуживания, в котором установлены аппаратура защиты и
сигнализации, блок управления, корректор напряжения и фидерные
выключатели. Шкаф ЩДУ установлен в кабине управления головной
машины. При помощи ЩДУ обеспечивается дистанционный запуск,
нормальная остановка дизель-генератора, а также
аварийно-предупредительная сигнализация и автоматическая
остановка при понижении давления масла, перегреве воды или
масла, при разносе дизеля, отключение генератора от сборных шин
при перегрузках и коротких замыканиях на сборных шинах.
На лицевой панели шкафа (рис. 89) расположены следующие
указатели и органы управления:

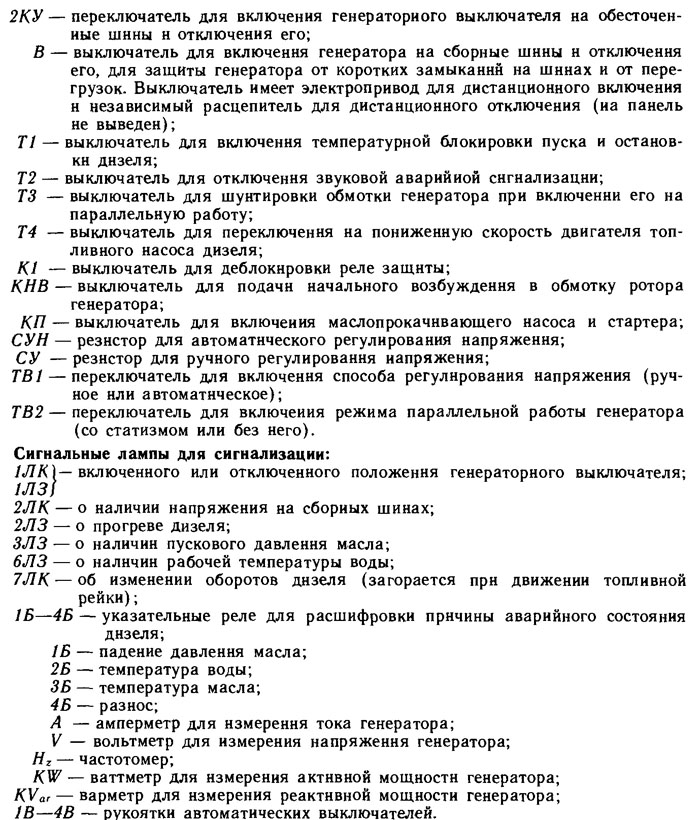

1КУ — переключатель для включения генератора на параллельную
работу и дистанционного управления регулятором оборотов дизеля;
|

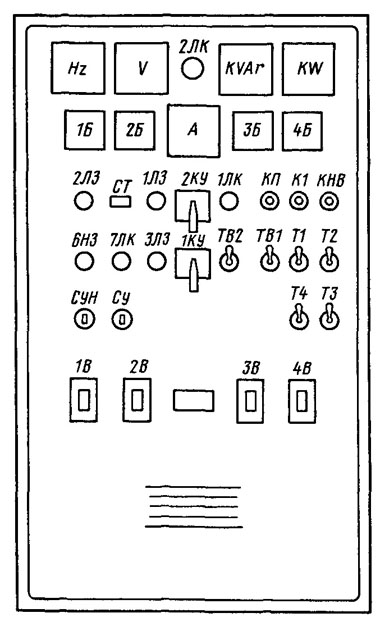

Рис. 89. Шкаф дистанционного управления
Схема размещения электрооборудования в
кабине головной машины показана на рис. 90, размещение приборов,
сигнальных ламп и тумблеров на пульте управления — на рис. 91.
|
Рис. 90. Размещение оборудования в кабине:
1—указатель положения питателя и конвейера; 2—пульт управления; 3, 5,
13—столы управления с пневматическими кранами;
4—кресло машиниста; 6—шкаф дистанционного управления дизель-геиератором
ЩДУ; 7—пульт пожарной сигнализации; 8—ииша отопительио-вентиляцяон-иой
установки; 9—электрические печи;
10—шкаф для одежды; 11—шкаф управления № 1; 12—радиостанция
Рис. 91. Панель пульта управления с приборами (а),
аппаратами (б) и тумблерами (в):
1—обор дизеля; 2—темп, воды; 3—темп, масла; 4—давл. масла; 5—аккум.
батар.; 6—нагрузка питат.; 7, 11, 13, 17, 28—вкл., 8—конвейер; 9—опущен;
10—щека левая; 12—щека правая; 14—компрессор; 15—аварийное давление
масла; 16—ручное; 18—питатель; 19—опущен; 20, 21, 22—пуск, стоп; 23—автом.;
24—аварийный стоп; 25—вперед, стоп, назад; 26—яркость; 27—освещение
пульта; 29—24 В; 30—освещение кабины; 31-75 В: 32—кабины; 33—электрообогрев;
34—стекол; 35—левый; 36—фонари буферные; 37—правый; 38—прожектор
