Разборка и сборка двигателя мотоцикла Урал М67-36

Снятие и установка поршня и поршневых колец мотоцикла Урал М67-36

(двигатель можно оставить на мотоцикле, цилиндр снят)

Чтобы снять поршень, нужно:

пометить поршень по его расположению;

снять стопорные кольца поршневого пальца;

надеть на поршень приспособление и выпрессовать поршневой палец (рис. 27), при этом следить, чтобы винт приспособления при выпрессовке пальца не портил поверхность отверстия в поршне и втулке шатуна; снять приспособление и вынуть поршень.

Снимая поршневые кольца, надо делать на них метки, чтобы при сборке устанавливать в соответствующие канавки поршня и соответствующей торцовой поверхностью вверх, иначе после переборки расход масла резко увеличится и будет удерживаться на этом уровне до тех пор, пока кольца в новом положении не приработаются.

Собирать поршень с шатуном в такой последовательности: нагреть поршень до 80—100° С в ванне с маслом;

надеть палец на оправку, вставить с другой стороны в отверстие пальца направляющий конус. Смазать палец маслом;

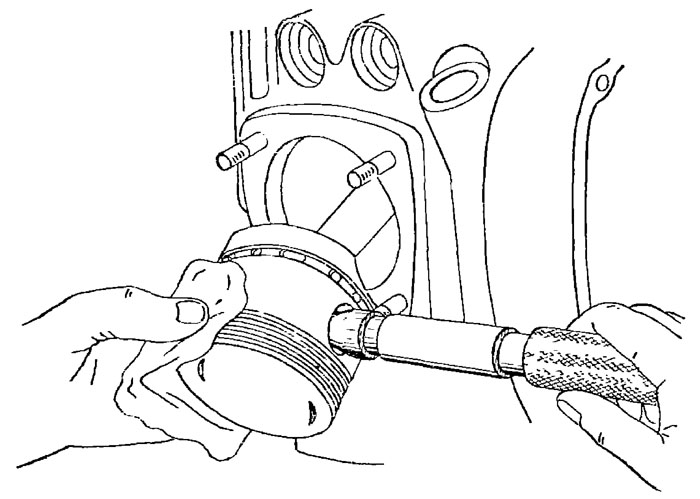

совместить отверстие в поршне с отверстием в верхней головке шатуна и вдавить поршневой палец рукой на место (рис. 28).

Устанавливать поршневой палеи в поршень надо умело, опытному механику, так как поршень быстро остывает и палец может «прихватить».

Запрессовка пальца ударами недопустима, и, если палец «прихватило», его необходимо выпрессовать и операцию повторить.

Разрешается легкое постукивание по оправке для регулировки расположения пальца между канавками для стопорных колец.

Установив поршневой палец, вставить стопорные кольца, затем надеть лоршнеоые кольца.
