ЭЛЕКТРООБОРУДОВАНИЕ мотоцикла Урал М67-36

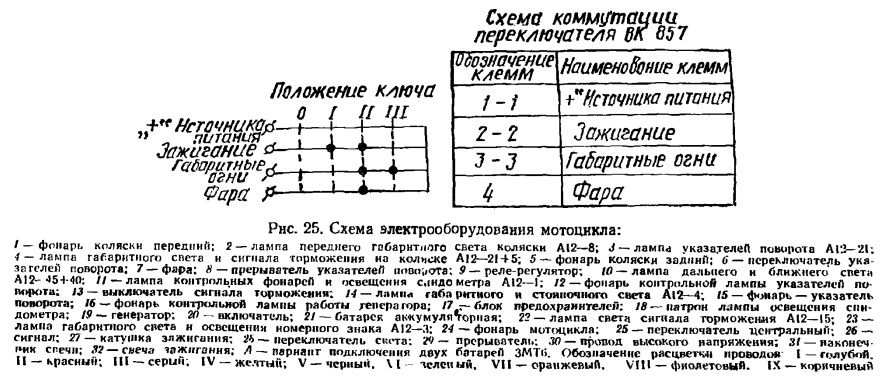

Электрооборудование мотоцикла состоит из источников и потребителей электрической энергии, вспомогательных приборов и электрической сети
(рис. 25).

К источникам^электрической энергии относятся две аккумуляторные батареи, соединенные между собой последовательно, и генератор переменного тока со встроенным выпрямителем.

Электрическая сеть выполнена по однопроводной системе, т. е. от источников электрической энергии к потребителям подведено по одному проводу (от положительных полюсов аккумуляторной батареи и генератора), а вторым проводом служит рама и другие металлические части мотоцикла и самих приборов («масса»).

Отрицательный полюс аккумуляторной батареи (батарей) выведен на «массу» через включатель, а у генератора внутри его на корпус.
