Регулировка фар ФГ122-БВ тракторов К-701, К-700А (Кировец)

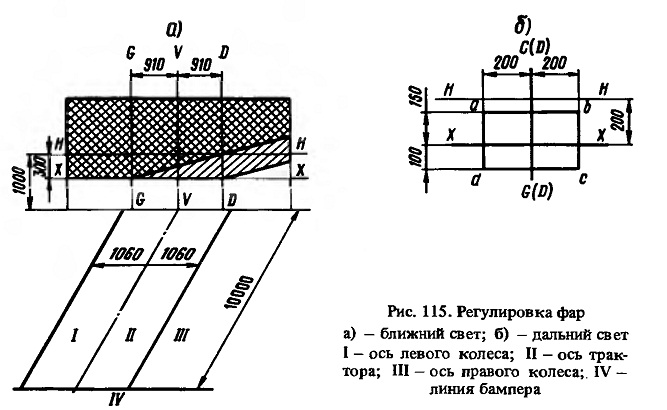

Для регулировки света фар установите трактор на ровной горизонтальной площадке, на которой нанесены осевая II (рис. 115) и две боковые линии.


отстоящие от осевой ка расстоянии 1060 мм. При этом середины левых колес трактора должны находиться на левой боковой линии, а правых — на правой.

Перед трактором на расстоянии 10000 мм от бампера установите белый экран. На экране должны быть нанесены:

1. Вертикальная ось V—V пересечения продольной плоскости симметрии трактора с экраном. Она должна совпадать с осевой линией II на площадке.

2. Горизонтальная ось Н—Н пересечения с экраном горизонтальной плоскости, проходящей через оптическую ось (высота установки фар).

3. Две вертикальные линии G—G и D—D пересечения с экраном вертикальных плоскостей симметрии фар. Расстояние от линий G—G и D—D до оси V-V соответствует половине расстояния между центрами фар.

Прежде чем производить регулировку фар, необходимо:

а) проверить давление воздуха в шинах и довести его до 0,17 МПа (1,7 кгс/см );

б) проверить состояние и установку фар, а именно:

— стекла фар и отражающие поверхности должны быть чистыми;

— стекла фар должны быть одинаковыми и правильно ориентированы;

— лампа должна быть правильно установлена в рефлектор;

— фары должны быть установлены таким образом, чтобы их световые пучки располагались симметрично по отношению к плоскости продольной симметрии трактора.

Регулировку фар производите в достаточно затемненном помещении, чтобы форма светового пятна была отчетливо видна. Фары регулируются по ближнему свету. Пучок ближнего света должен давать более светлую световую зону в нижней части экрана и менее светлую — в верхней части. Граница этих двух зон называется разделяющей линией и должна быть четко видна на экране. Регулировка по горизонтали: вершина угла, образуемого левой и правой частями и верхней границей светового пятна, создаваемого пучком ближнего света, должна находиться на линиях G—G и D—D.
Регулировка по вертикали: горизонтальная часть верхней границы светового пятна, создаваемого пучком ближнего света, должна находиться на 300 мм ниже линии Н—Н. При этом максимум освещенности светового пятна, создаваемого пучком дальнего сэета, должен находиться внутри прямоугольника (см. рис. 115, б).

Для регулировки снимите ободок фары, после чего открывается доступ к боковому и верхнему регулировочным винтам. Регулировку производите при работающем дизеле при номинальной частоте вращения коленчатого вала.
