Для присоединения к трактору прицепных сельскохозяйственных машин к нему прилагают прицепное устройство (рис. 96). Оно состоит: из левого и правого прицепных бугелей, каждый из которых прикреплен четырьмя болтами
2 к кронштейнам бугелей навесной системы; прицепной скобы 3, устанавливаемой в проушинах бугелей; упряжной скобы 5; пальцев 6 и 8, крепящих прицепную и упряжную скобы; шкворня 4.

Наличие пяти отверстий на прицепной скобе 3 позволяет устанавливать упряжную скобу либо по оси трактора, либо со смещением на 80 и 160 мм влево и вправо от оси.

Упряжную скобу 5 устанавливают на высоте 369 мм от поверхности земли, не этот размер можно увеличить до 404 мм, перевернув скобу.

Перед установкой прицепной скобы поднимите навесное устройство в крайнее верхнее положение, и во избежание поломки ее при случайном включении рычага распределителя убедитесь, что рычаг штока гидроцилиндра и подъемный рычаг не сблокированы пальцем.

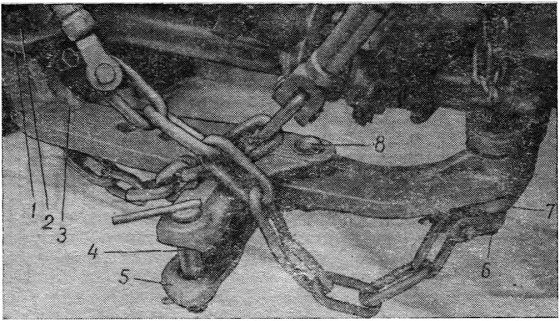

Рис. 96. Прицепное устройство:
I — прицепной бугель левый; 2 — болт 3 — прицепная скоба; 4 — шкворень; 5 — упряжная скоба; 6, 8 — пальцы; 7 — прицепной бугель правый.
